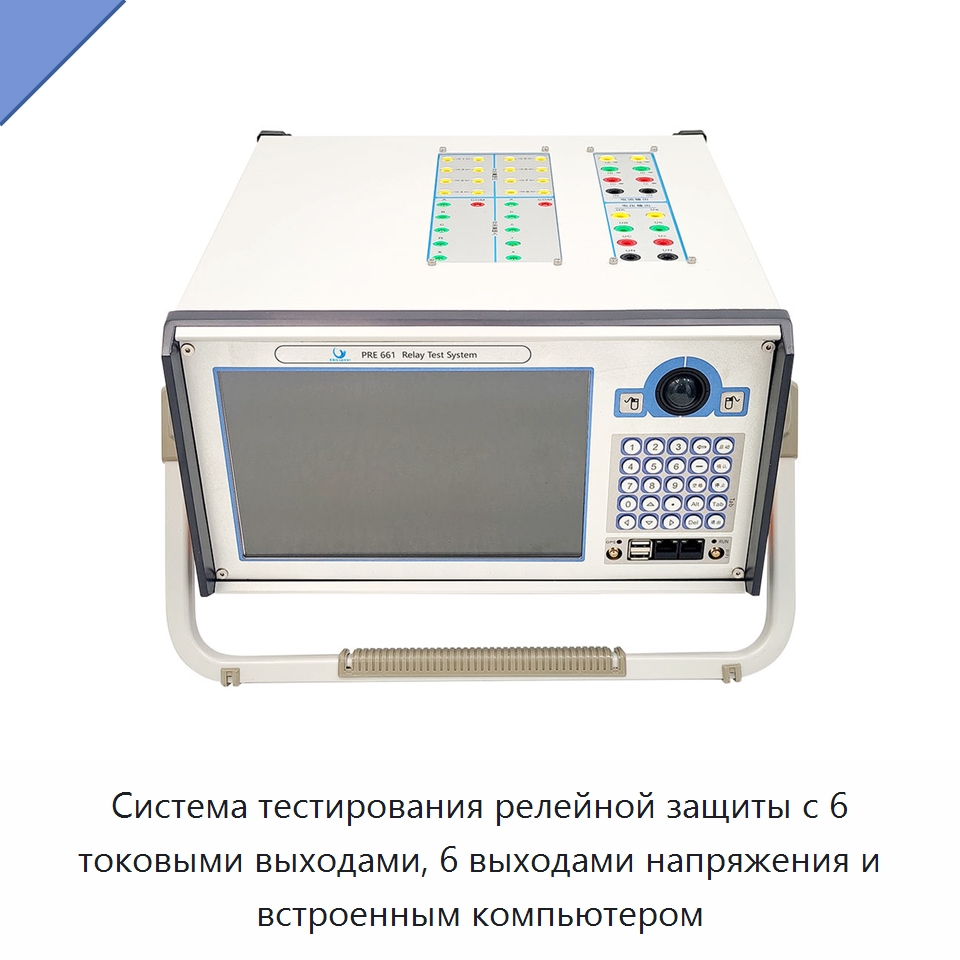

Система тестирования релейной защиты с 6 токовыми выходами, 6 выходами напряжения и встроенным компьютером

Система тестирования релейной защиты имеет шесть токовых выходов и шесть выходов напряжения. Каждый канал переменного напряжения работает в диапазоне 0–120 В, а каждый канал постоянного напряжения — в диапазоне 0–160 В. Шесть каналов переменного тока обеспечивают по 0–30 А в непрерывном режиме или по 0–60 А в течение 10 с. Предусмотрены 10 полностью изолированных дискретных входов с автоматическим распознаванием беспотенциальных сигналов и сигналов с потенциалом. Вспомогательное питание постоянного тока переключается между 110 и 220 В. Система питается переменным напряжением 175–260 В с частотой 50/60 Гц. Встроенный промышленный компьютер с экраном размером 256,54 мм позволяет работать без внешнего компьютера. Поддерживаются ручное управление и дистанционное управление с компьютера посредством сетевого соединения со скоростью 10 или 100 Мбит/с. Встроенные программные модули позволяют независимо испытывать и отлаживать устройства релейной защиты, возбуждения, измерения и регистрации осциллограмм без установки дополнительного программного обеспечения. Испытательные клеммы расположены на задней панели прибора. Габариты системы составляют 400 × 200 × 402 мм, масса нетто — 20 кг. Основной блок и испытательный кабель размещаются в одном транспортировочном кейсе.

Наименование производителя

PRE661 Relay Test System 6 Current 6 Voltage Built-In PC Relay Protection Test System for Substation Commissioning, PRE 661 Manual and PC Remote Control Integrated Design 6 Current&6 Voltage Relay Test System
