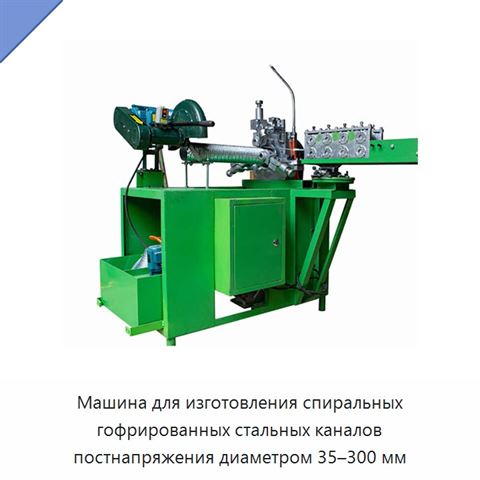

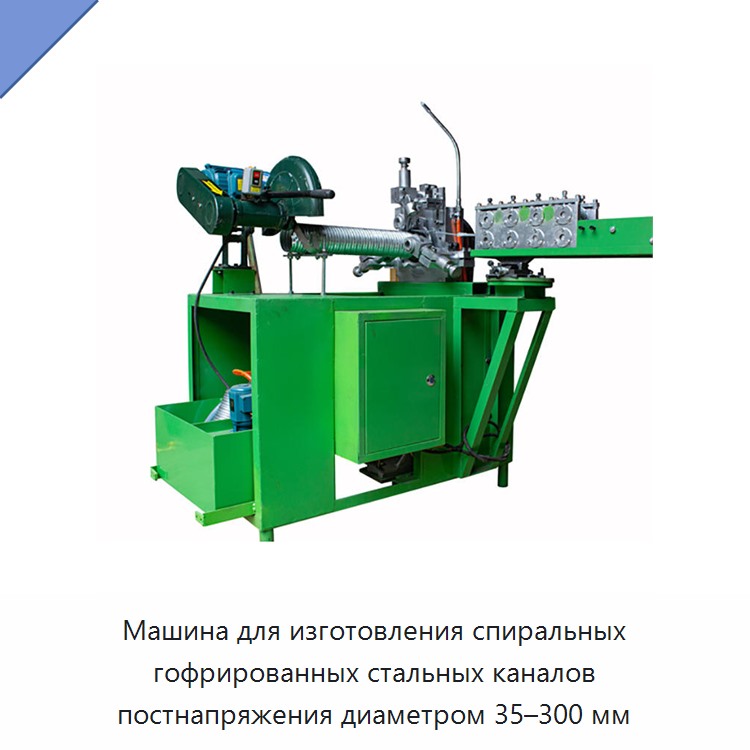

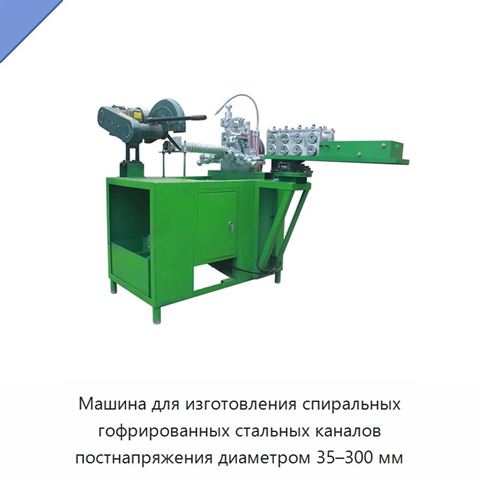

Машина для изготовления спиральных гофрированных стальных каналов постнапряжения диаметром 35–300 мм

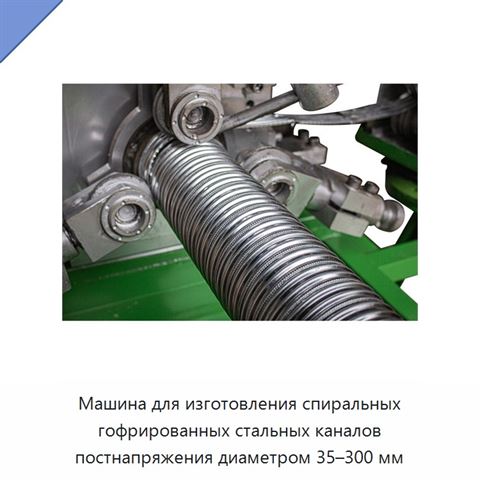

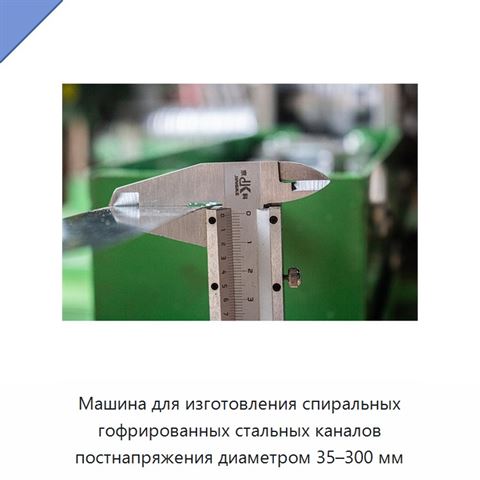

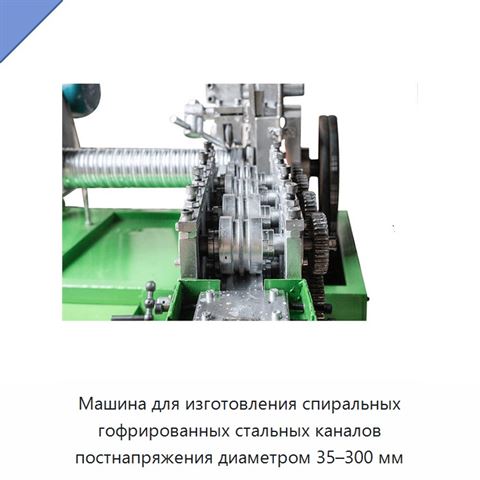

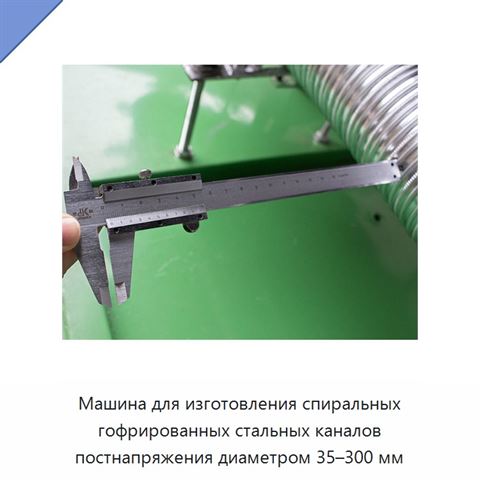

Машина формирует спиральные гофрированные металлические каналы для закладных каналов в предварительно напряжённых бетонных конструкциях. Оцинкованная стальная лента из рулона преобразуется в двухволновой профиль, после чего подрезается и обжимается для получения гофрированного канала. Конструкция включает редуктор, двигатель и шестерни, а плавная бесступенчатая регулировка скорости позволяет подбирать темп производства. Оборудование предназначено для централизованного изготовления каналов на строительных площадках и в производственных цехах. Диаметр выпускаемых каналов составляет от 35 до 300 мм, применяемая толщина стальной ленты — 0,22–0,32 мм. Шаг гофрирования составляет 26,5–28,5 мм. Производительность при диаметре 70 мм достигает 2000 м за 12 ч, при диаметре 50 мм — 3000 м за 12 ч. Удельное энергопотребление при изготовлении канала диаметром 70 мм составляет 0,7 кВт·ч на 100 м. Мощность главного двигателя составляет 4 или 5,5 кВт, двигателя отрезного устройства — 2,2 кВт, насоса — 40 Вт. Вместимость водяного бака составляет 22 л. Габаритные размеры машины — 1100 × 800 × 1400 мм. Ресурс работы до капитального ремонта составляет до 200 000 м изготовленных каналов. Гофрированные каналы соответствуют требованиям JG/T225-2007: радиальная жёсткость не более 0,2, растягивающая нагрузка не менее 4500 Н, а при сосредоточенной нагрузке 800 Н деформация не превышает 0,2d.
