Артикул: 121-018
Модель: СЯ6-45
Секция: Дополнительная

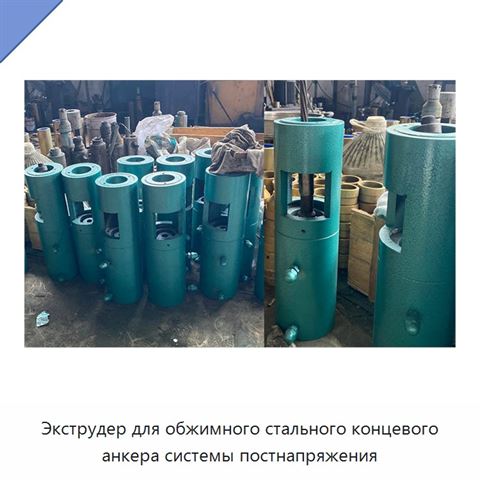

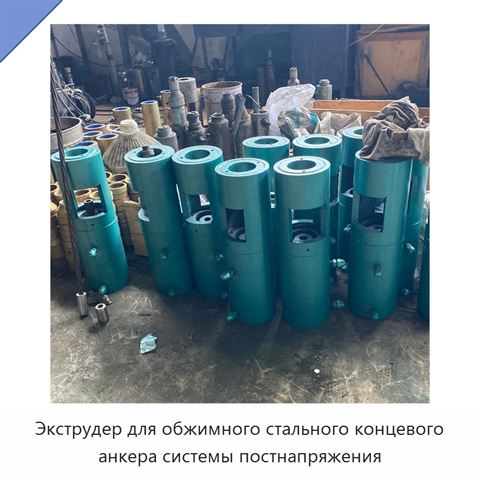

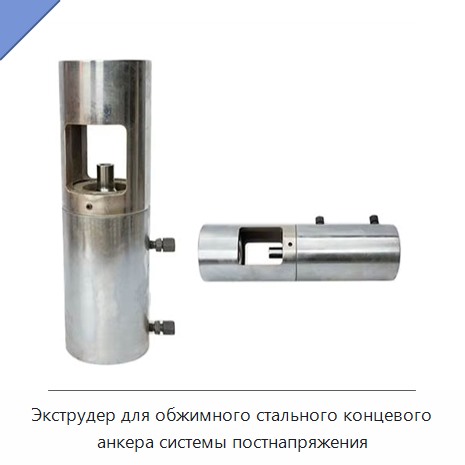

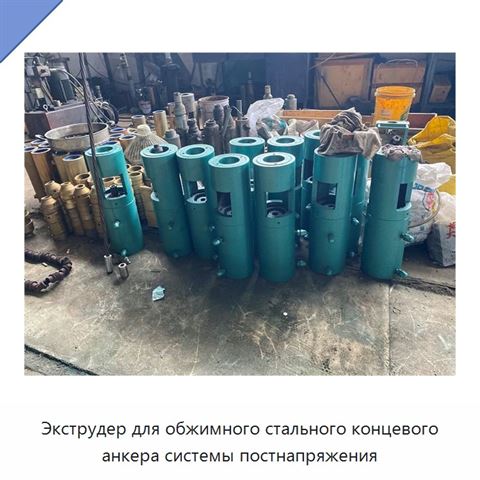

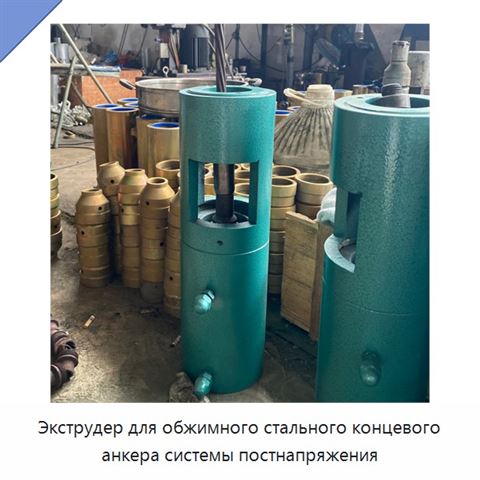

Экструдер для обжимного стального концевого анкера системы постнапряжения
Гидравлический экструдер предназначен для формирования обжимного концевого анкера на предварительно напряжённом стальном канате или арматурном элементе. Конструкция включает домкрат, нажимную головку, экструзионную матрицу и гидравлический цилиндр. Анкер состоит из обжимной втулки, обжимной пружины и предварительно напряжённого элемента.
При подаче масла в экструзионный цилиндр поршень перемещает нажимную головку, которая проталкивает втулку, пружину и натягиваемый элемент в коническое отверстие матрицы. Малый диаметр конического отверстия меньше наружного диаметра втулки, поэтому втулка плотно обжимается на предварительно напряжённом элементе. Внутренние острые кромки пружины зажимают элемент, а наружные кромки внедряются во втулку, образуя механическое анкерное соединение.
Номинальное усилие толкания составляет 450 кН, ход поршня — 150 мм, номинальное давление масляного насоса — 52 МПа. Площадь толкающего цилиндра составляет 8659 мм². Габаритные размеры экструдера — Ø228 × 620 мм, масса — 62 кг.
Задать вопрос Искать на Baidu
Какую задачу решает экструдер для концевого анкера постнапряжения
Экструдер для концевого анкера постнапряжения применяется для гидравлического обжатия втулки и пружины на предварительно напряжённых стальных канатах в системах натяжения конструкций.
Характеристики СЯ6-45
Модель (по базе 91Т)СЯ6-45
Грузоподъёмность1860 МПа
Габаритные размерыØ228 × 620 мм
Покрытиесветлое, без покрытия; TiCN с увеличенным сроком службы
Материалсталь
Система измерениядюймовая, метрическая
Ход поршня150 мм
Push cylinder area8659 мм²
Rated oil pump pressure52 МПа
Rated push force450 кН
Обработка поверхностиблестящее цинковое покрытие
Масса62 кг

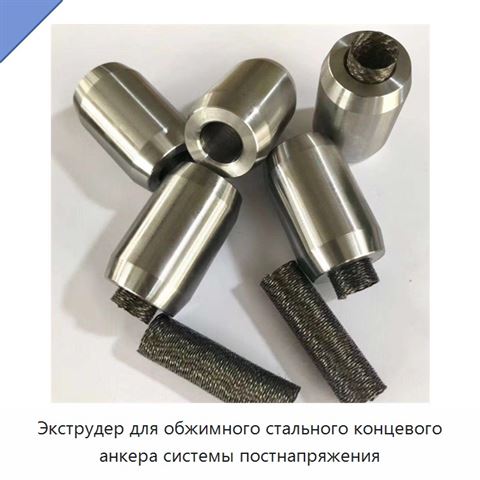

Конструкция анкераобжимная втулка, обжимная пружина, предварительно напряжённый элемент
Основные компонентыдомкрат, нажимная головка, экструзионная матрица, экструзионный цилиндр
Приводгидравлический
Тип анкераобжимной концевой анкер
