Артикул: 147-683
Модель: ЗТЦМ-76
Секция: Дополнительная

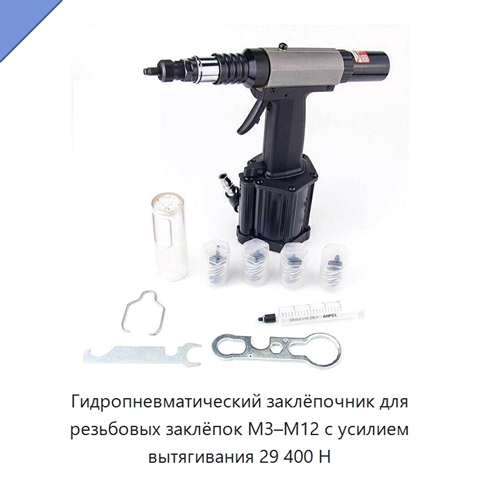

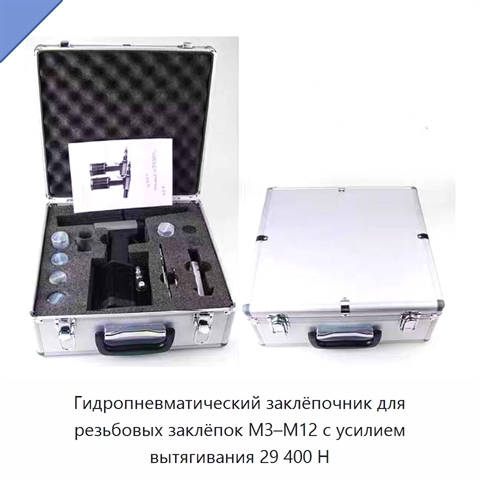

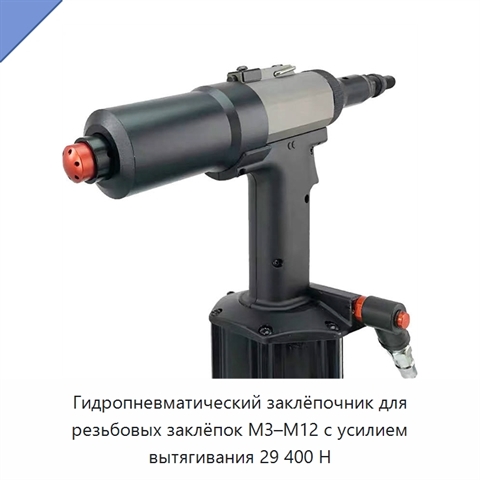

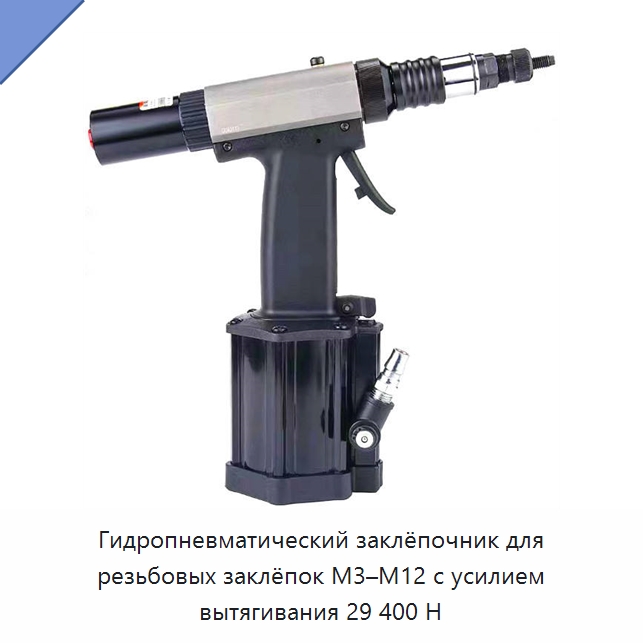

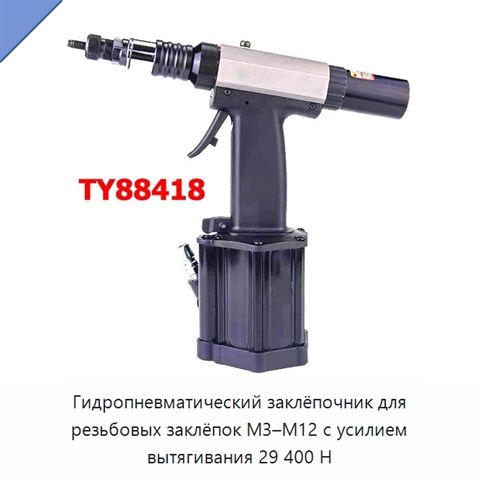

Гидропневматический заклёпочник для резьбовых заклёпок M3–M12 с усилием вытягивания 29 400 Н
Гидропневматический заклёпочник с навинчиванием и вытягиванием предназначен для установки резьбовых заклёпок и вставок M3–M12. На первом этапе резьбовая заклёпка навинчивается на оправку и помещается в подготовленное отверстие. Затем оправка втягивается в инструмент без вращения, деформируя заклёпку усилием вытягивания и закрепляя её в материале. Максимальная осевая тянущая нагрузка составляет 6600 фунтов (29 400 Н). Масса заклёпочника с носовой частью — 1,95 кг, высота — 282 мм, длина — 285 мм. Для подключения предусмотрен воздушный вход размером 1/4 дюйма; рекомендуемый размер воздушного шланга составляет 3/8 дюйма. Расход воздуха достигает 4 куб. футов в минуту при давлении 90 фунтов на квадратный дюйм, уровень звуковой мощности — 75 дБ(А). Продолжительность рабочего цикла составляет 2–3 секунды. Заклёпочник оснащён регулировкой хода, кнопкой автоматического обратного вывода гайки при застревании и воздушным ниппелем с возможностью поворота на 360°. Инструмент рассчитан на серийную и поточную сборку.
Задать вопрос Искать на Baidu
Какую задачу решает гидропневматический заклёпочник M3–M12
Гидропневматический заклёпочник применяется для установки резьбовых заклёпок M3–M12 при серийной и поточной сборке промышленных изделий.
Характеристики ЗТЦМ-76
Модель (по базе 91Т)ЗТЦМ-76
Тип обжимаавтоматические гидравлические инструменты
Материаллегированная сталь
Номинальное значение50 л
Рабочее давление200 бар
Ход12.0 мм, другое
Напряжение110 В переменного тока
Гидропневматический заклёпочник M3–M12 изготавливается в различных исполнениях, типоразмерах и комплектациях. Технические характеристики ЗТЦМ-76 могут быть изменены под требования заказчика.
Дата последней проверки актуальности информации: 05.08.26
Производитель и характеристики проверены.
