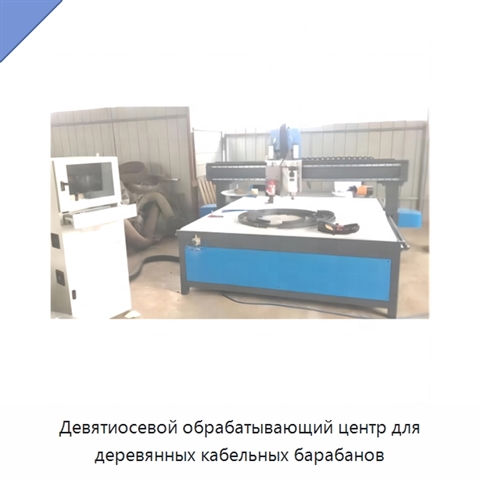

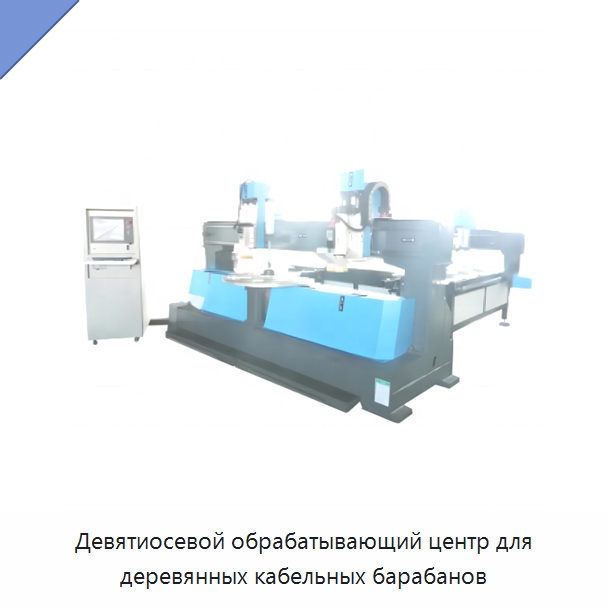

Девятиосевой обрабатывающий центр для деревянных кабельных барабанов

Обрабатывающий центр предназначен для обработки деревянных кабельных барабанов, катушек и шпулей. Точность позиционирования при перемещении составляет ±0,02 мм на длине 300 мм, повторяемость — 0,02 мм. Диаметр обработки находится в диапазоне 1200–2600 мм, максимальная толщина обрабатываемого материала — 130 мм. Диаметр монтажного отверстия под арматуру составляет 400–800 мм, диаметр монтажного паза — 380–800 мм. Рабочий стол выполнен из жесткого ПВХ. По осям X, Y и Z применяются прямоугольные линейные роликовые направляющие. На оси X установлены косозубая передача 1,5 м и планетарный редуктор, на оси Z используется шарико-винтовая передача, а на оси C — RV-мотор-редуктор. Шпиндельная система оснащена тремя приводами по 7,5 кВт и одним приводом 1,5 кВт. Габариты станка составляют 1500 × 3400 × 2100 мм, масса корпуса — 4 т. Приводная система выполнена на базе сервосистемы и инвертора мощностью 0,5 кВт. Установлена система управления обрабатывающим центром для кабельных барабанов. Для смазки предусмотрена автоматическая система. Скорость быстрого перемещения составляет 20 м/мин, рабочее напряжение — 420 В при частоте 50 Гц.
