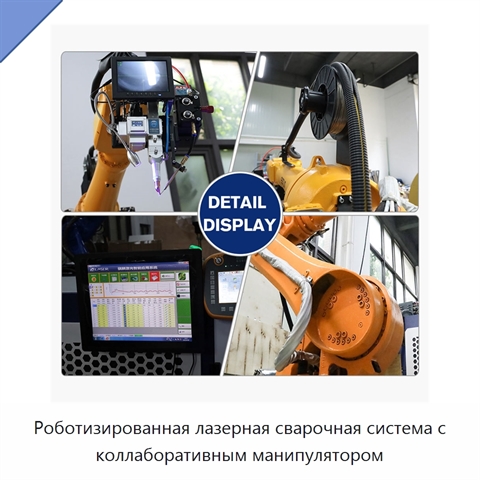

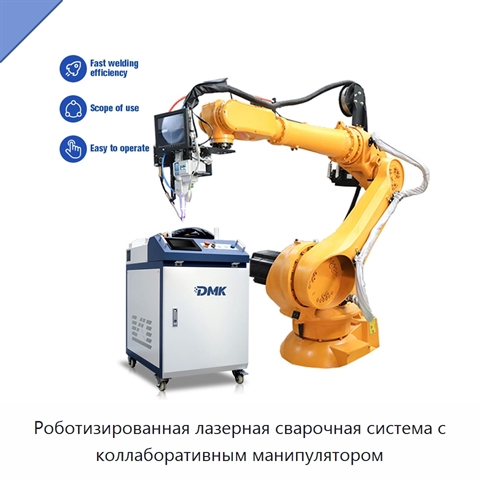

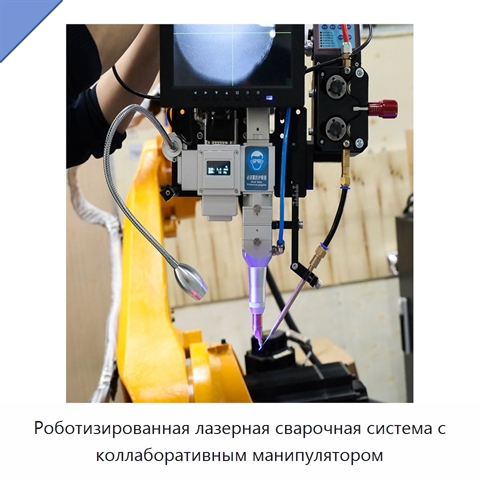

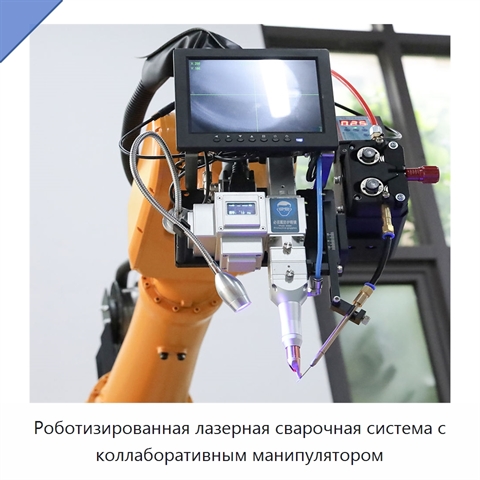

Роботизированная лазерная сварочная система с коллаборативным манипулятором

Сварочная система оснащена лазерной головкой с перемещением вперёд и назад, вверх и вниз, влево и вправо, а также вращением на 360°. Зона термического влияния небольшая. Поверхность заготовки не деформируется. После сварки выступ не образуется, поэтому дополнительная полировка не требуется. Для работы с буквами предусмотрены удлинённый оптический путь и телескопический визир; линза с фокусным расстоянием 200 мм рассчитана на сварку сверхвысоких букв. Волоконный лазерный источник имеет максимальную среднюю мощность 3000 Вт, мощность 2000 Вт и среднюю выходную мощность не менее 500 Вт. Длина волны составляет 1064 нм, максимальная энергия импульса — 100 Дж, частота импульсов регулируется в диапазоне 1–500 Гц, а длительность — 0,1–20 мс. Предусмотрены фокусные расстояния 75 мм и 100 мм, диаметр 30 мм, минимальный диаметр пятна 0,1–0,2 мм и максимальная глубина сварки нержавеющей стали 2,5 мм. Ножной переключатель используется вместе с пилотным диодным лазером для позиционирования с длиной волны 635 нм, мощностью 1 мВт и напряжением 3–5 В. Рабочий стол управляется сервомотором или вручную. Производительность охлаждения составляет 5 P; применяются деионизированная или чистая вода, максимальный расход — 35 л/мин, температура регулируется в диапазоне 7–35 °C с точностью менее 1 °C.

Наименование производителя

Qilin BWT30 + ESTUN ER12/ER20 Cobot Robot Arm Robotic Laser Welding System for Automotive Manufacturing
