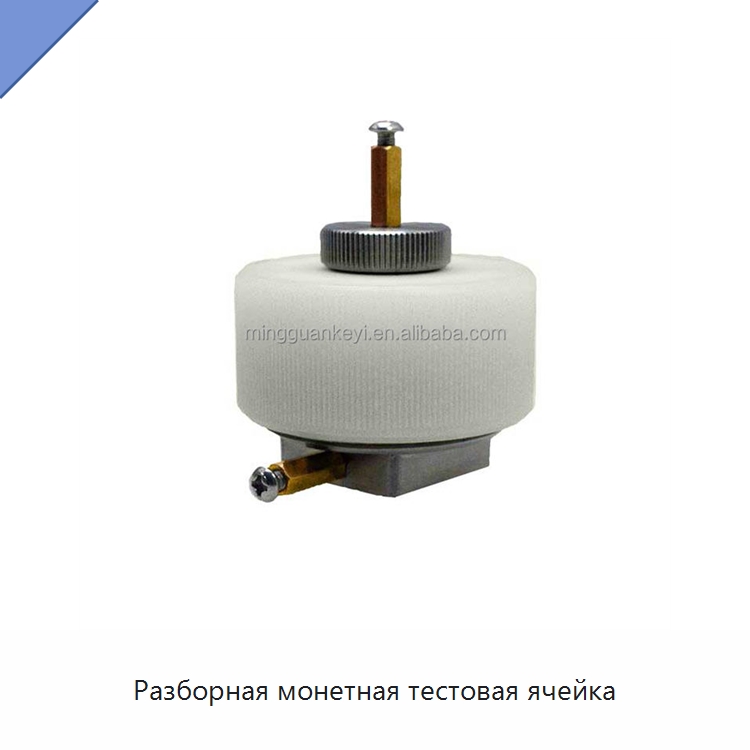

Разборная монетная тестовая ячейка

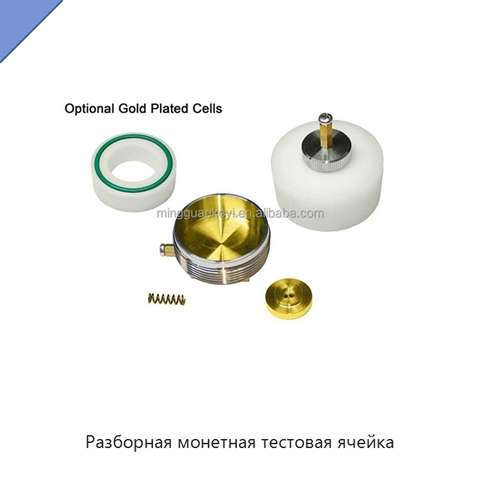

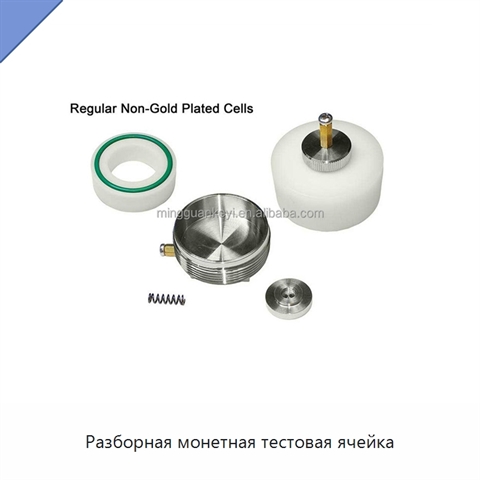

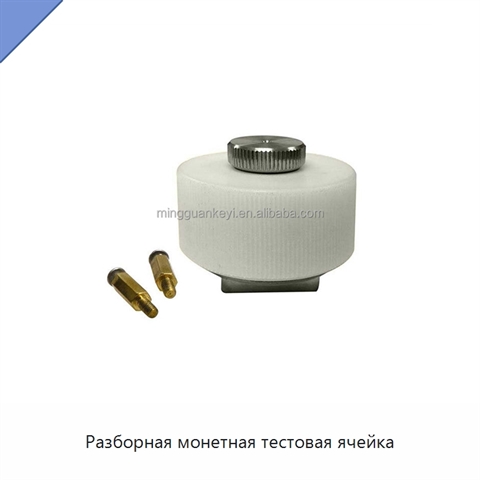

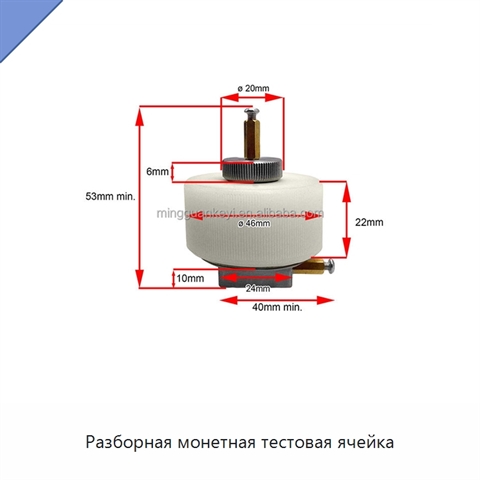

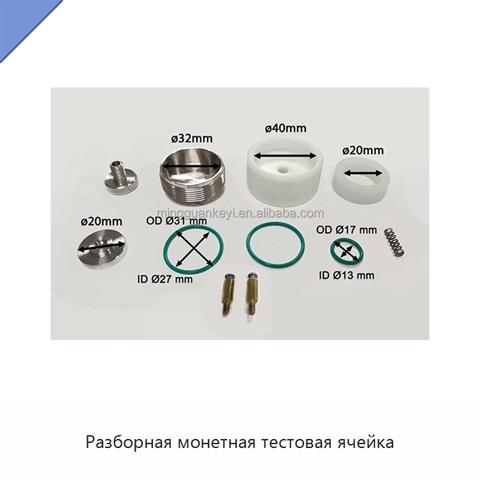

Нижняя контактная пластина и верхний плунжер вворачиваются в корпус из ПТФЭ по резьбе, что обеспечивает быструю сборку и разборку ячейки вручную. После использования конструкцию можно очистить. Контактная пластина и плунжер изготовлены из нержавеющей стали. Максимальная рабочая температура корпуса составляет 200 °C, а максимальная рабочая температура ячейки — 100 °C. Герметичная конструкция предотвращает утечку электролита. Уплотнительное кольцо из фторкаучука с частичным фторированием обладает коррозионной стойкостью в обычном электролите аккумуляторов и предотвращает вытекание жидкого электролита. Внутренний распорный элемент прижимает электрод и препятствует его скручиванию. Ячейка устанавливается непосредственно на анализатор аккумуляторов без проводного соединения. Для каждого электрода предусмотрен удлиняющий стержень. Максимальный диаметр устанавливаемого электрода составляет 20 мм, максимальная толщина вставляемого материала — 6 мм. Испытуемый образец сжимается и удерживается одной пружиной сжатия. Жесткость пружины составляет 7,9 Н/мм (806 г/мм), ее свободные размеры — наружный диаметр 5 мм и внутренний диаметр 3,4 мм, а длина при максимальном сжатии — 7,2 мм. Дополнительно доступно золотое покрытие контактного плунжера и вставок для повышения коррозионной стойкости. Для параллельных испытаний нескольких ячеек используется дополнительная док-станция с подключением к многоканальному анализатору аккумуляторов для испытаний ресурса и кулоновской эффективности.

Наименование производителя

Quick Assembly Split Coin Cell (20mm ID) for Battery Material Testing No More Crimper-MGSI OEM EQ-HSTC
