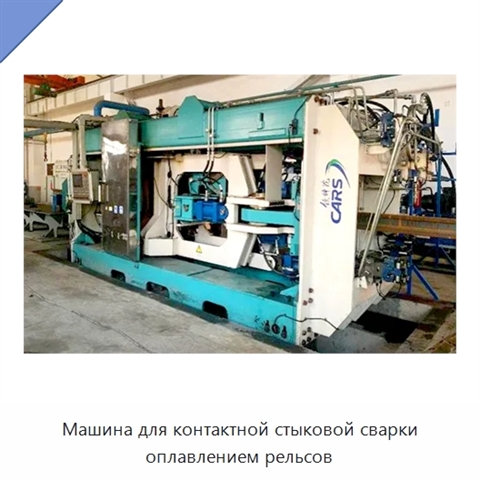

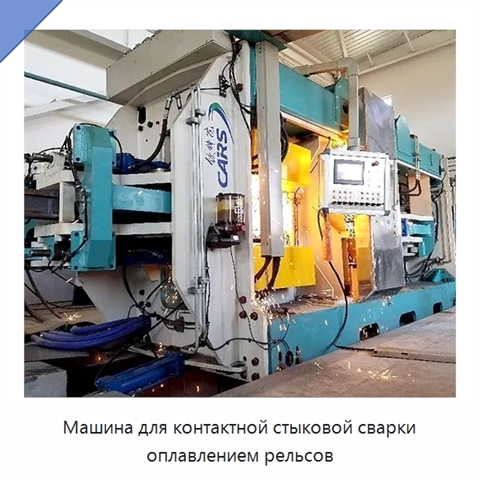

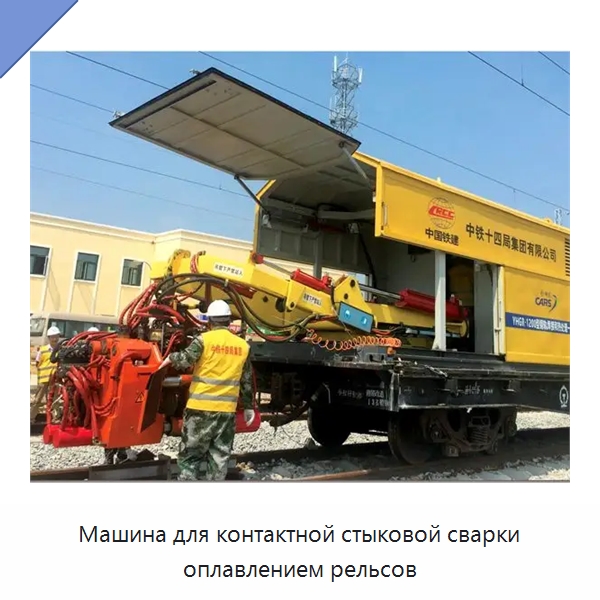

Машина для контактной стыковой сварки оплавлением рельсов

Четыре независимых зажимных устройства точно фиксируют свариваемую заготовку с неровным поперечным сечением и удерживают её горизонтально; при осадке конструкция предотвращает проскальзывание. Центрирующая функция регулирует взаимное положение заготовок для высокоточной стыковки. Через зажимной электрод на заготовку подаётся сильный постоянный ток, снижающий сопротивление в зоне контакта; после нагрева рабочей поверхности до достаточной температуры выполняется осадка, а осадочный механизм распределяет усилие ковки по поверхности соединения. Машина поддерживает любые сочетания непрерывного режима, импульсного режима и режима с предварительным нагревом; обрезка после осадки выполняется сразу. Электропитание работает стабильно и равномерно и рассчитано на напряжение 400 ± 15 В при трёх фазах и частоте 50 Гц. Трансформатор имеет мощность 630 кВА, максимальное падение напряжения 10% и номинальную мощность 580 кВА; его первичная сторона рассчитана на 400 В, три фазы и 50 Гц, вспомогательная — на 230 В, две фазы и 50 Гц, при этом коэффициент продолжительности включения составляет 50%, вторичное напряжение постоянного тока холостого хода — 7,7 В, а число ступеней трансформации — 1. Механическая часть создаёт максимальное усилие осадки 1000 кН, усилие зажима 2000 кН и электродное усилие 1000 кН; ход зажима составляет 120 мм, ход осадки — 50 мм. Гидравлическая часть работает при высоком давлении насоса 140 бар, низком давлении 40 бар, системном давлении 130 бар и давлении зарядки аккумулятора 40 бар; объёмный расход насоса равен 190 л/мин, вместимость топливного бака — 400 л. Водяное охлаждение рассчитано на чистую фильтрованную воду без кальция, нейтральную или слабощелочную; расход составляет 150 л/мин, давление охлаждающей воды — 4–6 бар, температура на входе не превышает 25 °C, повышение температуры равно 7 °C, а мощность охлаждения — 63000 ккал/ч. Фильтрация выполняется с точностью 100 мкм; общая жёсткость воды составляет 9–15 °dH, карбонатная жёсткость — не более 9 °dH, значение pH — 7–8, содержание твёрдых веществ — не более 50 мг/л, а суммарное содержание сульфатов, нитратов и хлоридов — не более 70 мг/л.
