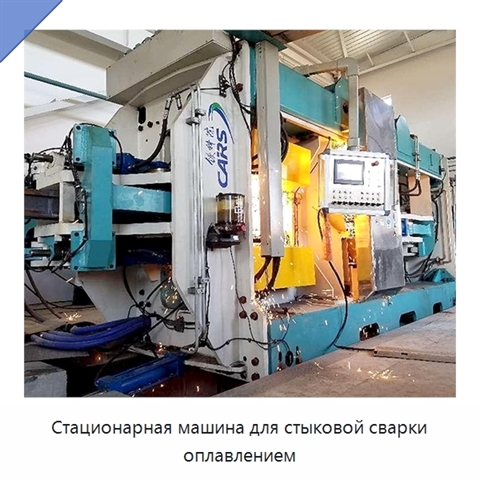

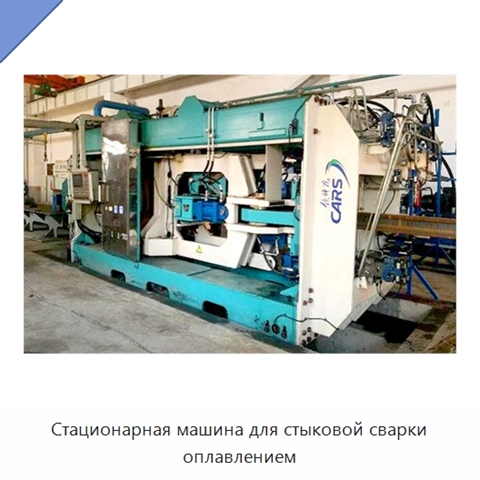

Стационарная машина для стыковой сварки оплавлением

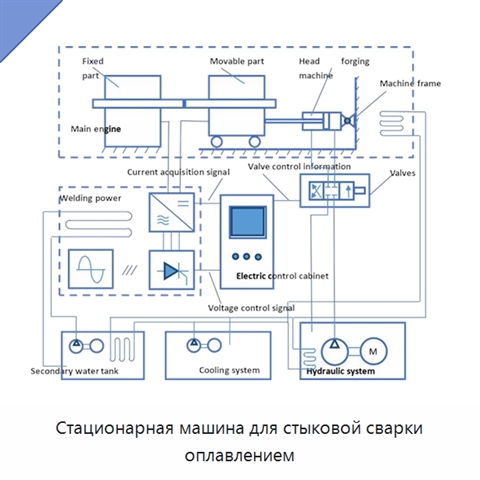

Оборудование оснащено четырьмя независимыми зажимными устройствами, которые удерживают свариваемые заготовки с нерегулярным поперечным сечением горизонтально и препятствуют их смещению при осадке; функция центрирования корректирует взаимное положение деталей перед соединением. Во время операции к заготовке через зажимные электроды подаётся мощный постоянный ток, снижающий сопротивление сварке; после нагрева рабочих поверхностей до достаточной температуры выполняется осадка, а механизм распределяет ковочное усилие по зоне соединения, после чего сразу выполняется обрезка. Можно комбинировать процессы непрерывной, импульсной сварки и сварки с предварительным нагревом; сварочный процесс с несколькими механизмами позволяет гибко регулировать технологию в соответствии с требованиями. Замкнутое автоматическое выравнивание обеспечивает высокую точность позиционирования, а самодиагностика неисправностей, обнаружение температуры и термическая компенсация поддерживают контроль работы. Независимая трёхступенчатая система охлаждения упрощает техническое обслуживание и контроль, предотвращает перекрёстное загрязнение и повышает эффективность теплоотвода. Система питания работает стабильно и равномерно при напряжении 400 ± 15 В, трёх фазах и частоте 50 Гц; трансформатор рассчитан на мощность 630 кВА и максимальное падение напряжения 10%, имеет номинальное первичное напряжение 400 В при трёх фазах и 50 Гц, вспомогательное напряжение 230 В при двух фазах и 50 Гц, номинальную мощность 580 кВА, продолжительность включения 50%, вторичное напряжение холостого хода постоянного тока 7,7 В и одну ступень трансформации. Предельные значения механической части включают усилие осадки 1000 кН, зажимное усилие 2000 кН, давление электродов 1000 кН, ход зажима 120 мм и ход осадки 50 мм. Гидравлическая система работает при насосном давлении 140 бар, низком давлении 40 бар и системном давлении 130 бар; давление зарядки аккумулятора составляет 40 бар, объёмный расход при насосном давлении — 190 л/мин, вместимость топливного бака — 400 л. Контур водяного охлаждения имеет расход 150 л/мин, давление 4–6 бар, входную температуру не выше 25 °C, повышение температуры на 7 °C, мощность охлаждения 63000 ккал/ч и точность фильтрации 100 мкм. Для циркуляции необходима чистая фильтрованная вода без кальция, нейтральная или слабощелочная; общая жёсткость должна быть 9–15 °dH, карбонатная жёсткость — не более 9 °dH, pH — 7–8, содержание твёрдых веществ — не более 50 мг/л, сумма сульфатов, нитратов и хлоридов — не более 70 мг/л. Производительность достигает 20 стыков в час.

Наименование производителя

Railway Rail Flash Butt Welding Machine
