Артикул: 207-637 Модель: ТКЭ-97(9Д) Секция: Дополнительная

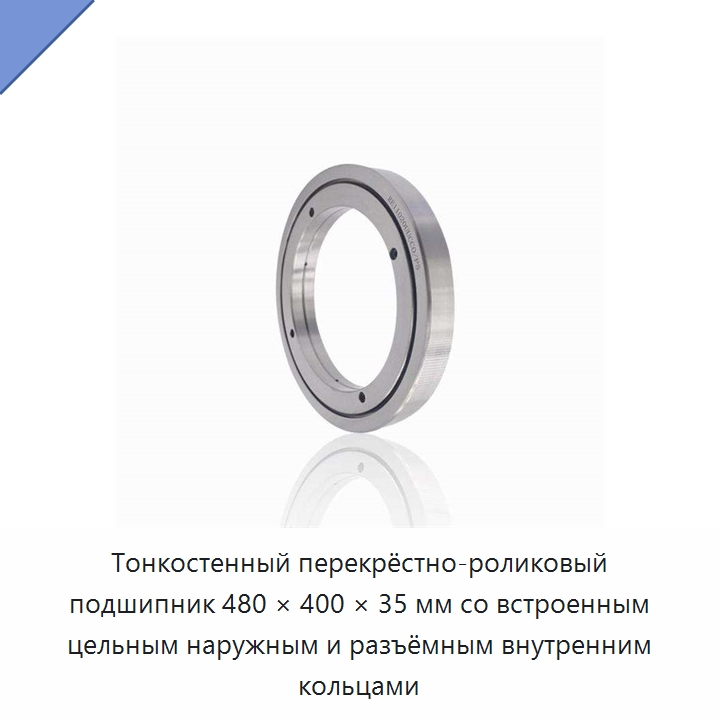

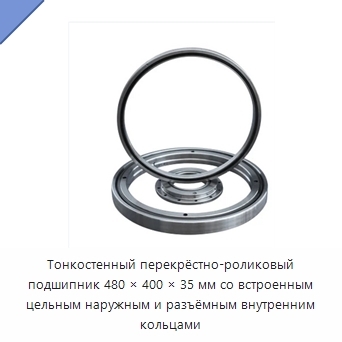

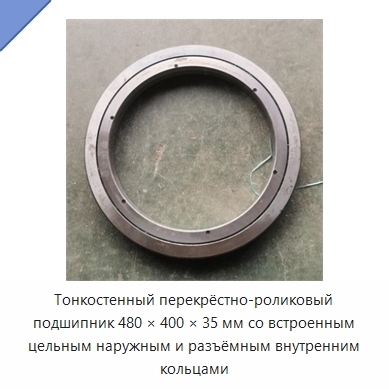

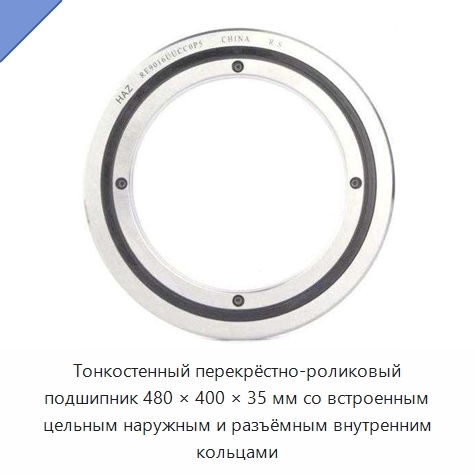

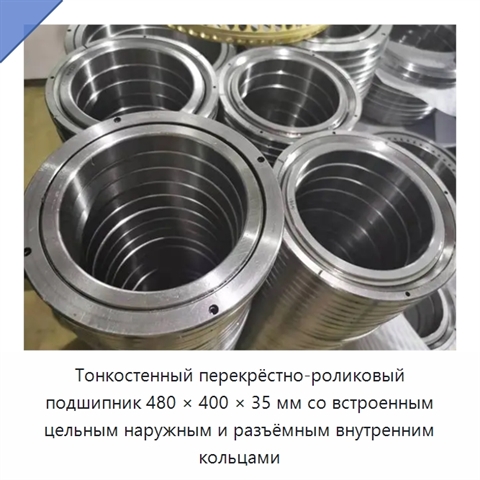

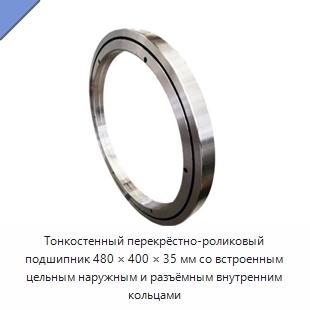

Тонкостенный перекрёстно-роликовый подшипник 480 × 400 × 35 мм со встроенным цельным наружным и разъёмным внутренним кольцами

Цилиндрические ролики установлены перекрёстно: ось каждого ролика перпендикулярна оси соседнего, ролики размещены в канавке с углом 90° и отделены друг от друга дистанционным сепаратором. Такая компоновка позволяет одному подшипнику воспринимать нагрузки во всех направлениях — радиальные, осевые и моментные. Для данного типоразмера динамическая грузоподъёмность равна 156 кН, статическая — 370 кН, а масса составляет 14,5 кг. Конструкция обладает высокой жёсткостью при минимально возможных размерах колец и предназначена для узлов, в которых требуется точность вращения наружного кольца. Подшипник может устанавливаться в медицинском оборудовании, измерительных приборах и машинах для производства интегральных микросхем.
Наименование производителяRE40035 Bearing 480x400x35 External Ring As a Whole Internal Ring Split Thin-walled Bearing
Задать вопрос Искать на Baidu

Какую задачу решает тонкостенный перекрёстно-роликовый подшипник

Перекрёстно-роликовый подшипник применяется в шарнирах и поворотных узлах промышленных роботов, поворотных столах обрабатывающих центров и прецизионных поворотных столах.
Передача движения

Характеристики ТКЭ-97(9Д)

Модель (по базе 91Т)ТКЭ-97(9Д)
Внутренний диаметр400
Количество рядоводин ряд
Наружный диаметр480
Класс точностиp0
Тонкостенный перекрёстно-роликовый подшипник - гибкость поставки.
Мы знаем, что задачи каждого проекта отличаются. Поэтому по вашему запросу мы готовы рассмотреть возможность адаптации технических характеристик, типоразмеров и комплектации ТКЭ-97(9Д) под конкретные условия применения (силами первого производителя или силами нашего завода в России).

Дата последней проверки актуальности данных: 16.08.26

Данные о производителе и характеристиках проверены.
