Установка среднечастотного нагрева труб для предварительного и послесварочного нагрева с замкнутым контуром управления

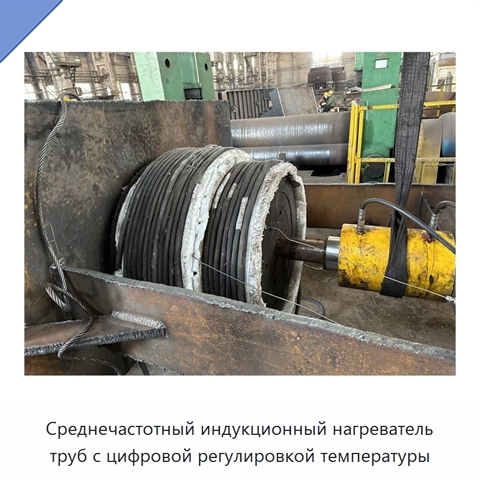

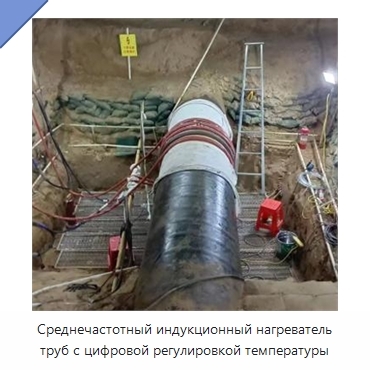

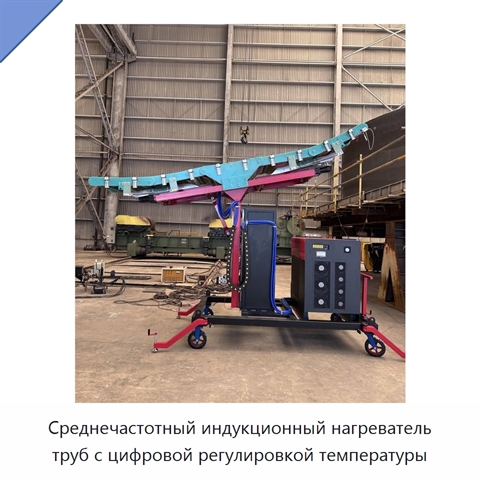

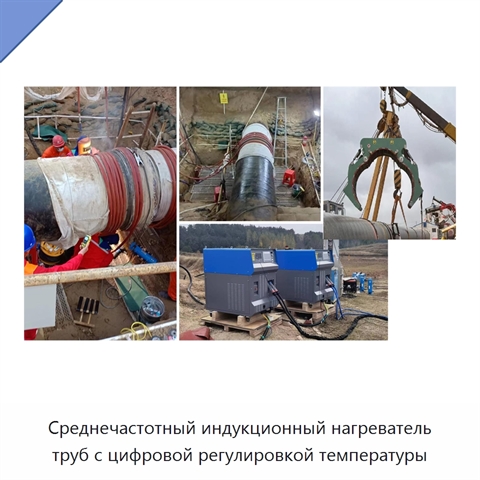

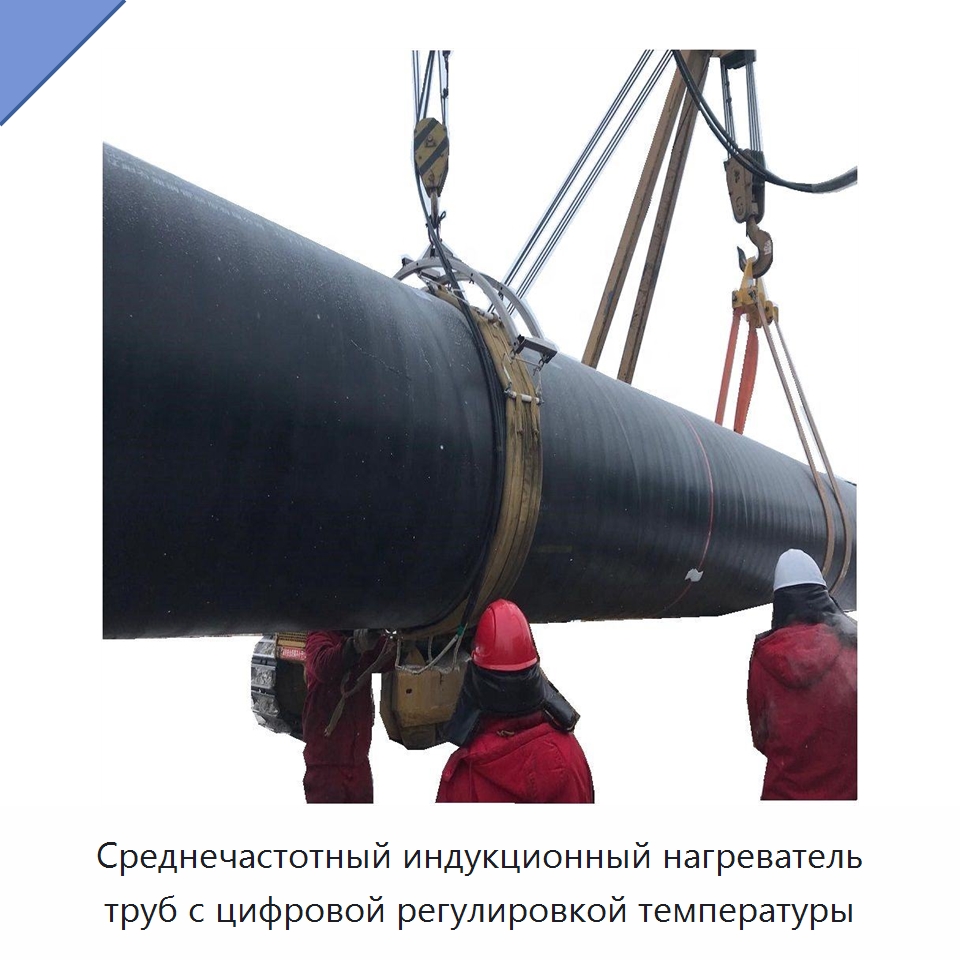

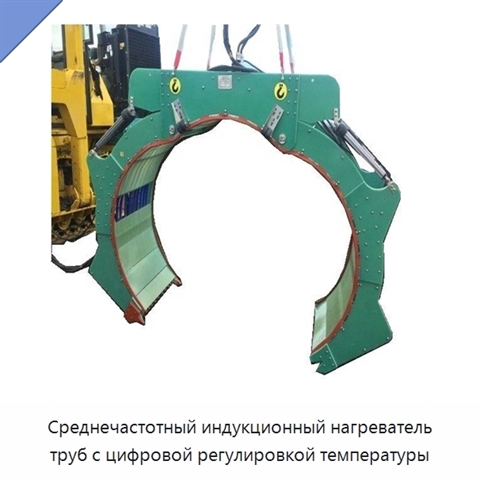

Установка среднечастотного нагрева предназначена для предварительного нагрева концов труб, послесварочного нагрева и антикоррозионной обработки. Замкнутый контур управления с точными датчиками предотвращает локальный перегрев. Нагрев выполняется электромагнитным методом с помощью индукционной катушки, вручную наматываемой по наружной окружности трубы. Установка рассчитана на обработку труб размером 8,625; 10,75; 12; 14; 16; 18; 20; 22 и 24 дюйма; нагревательная лента большего размера может применяться для трубы меньшего размера. Ленточный датчик рассчитан на нагреваемую заготовку размером 56 дюймов и ширину нагрева 200–400 мм. Допустимая температура окружающей среды составляет от −45 до 55 °C, термостойкость — 250 °C. Основой катушки служит высокочастотный нагревательный кабель в термостойкой наружной оболочке с электроизоляционными свойствами. Головка кабеля соединяется алюминиевыми подвесами со степенью защиты IP67. Датчик защищён от воды и влаги и пригоден для наружной эксплуатации. Удлинительный кабель подключается быстросъёмным алюминиевым разъёмом со степенью защиты IP67. Установка оснащена среднечастотной катушкой воздушного охлаждения мощностью 80 кВт. Конструкция разделена на силовую и сенсорную части; сенсорная часть включает индукционную ленту, замкнутое кольцо, зажим и гибкий кабель. Габариты зависят от диаметра нагреваемой трубы, а масса — от размера трубы и мощности нагревательного оборудования.
