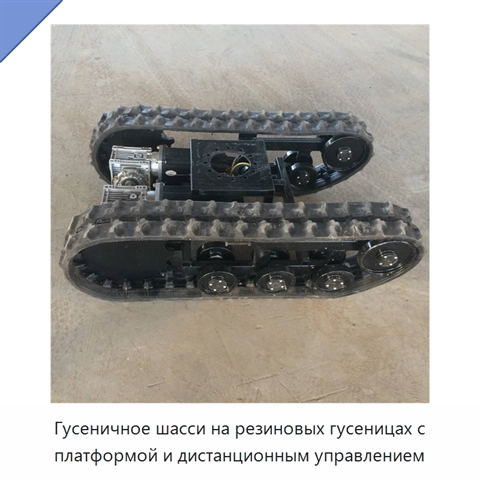

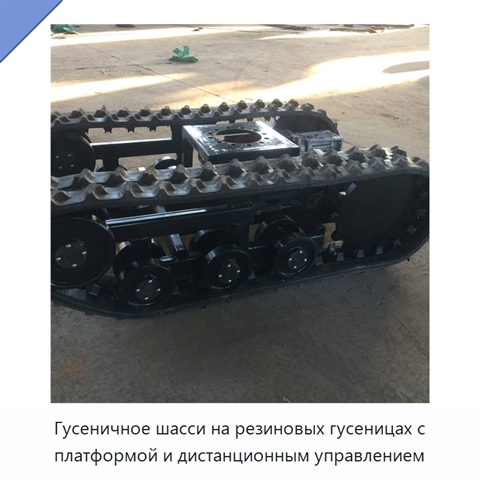

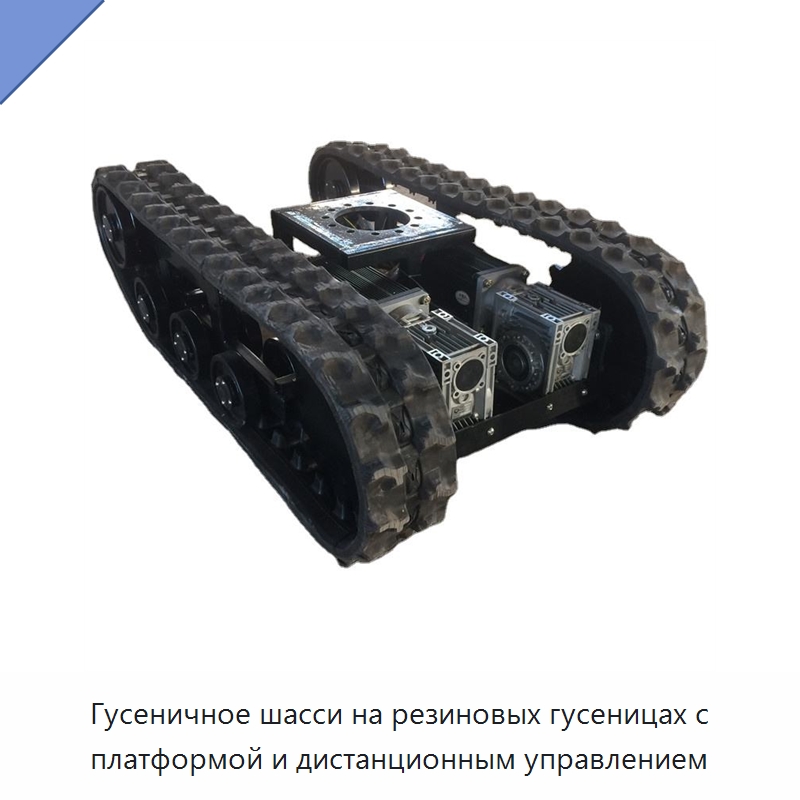

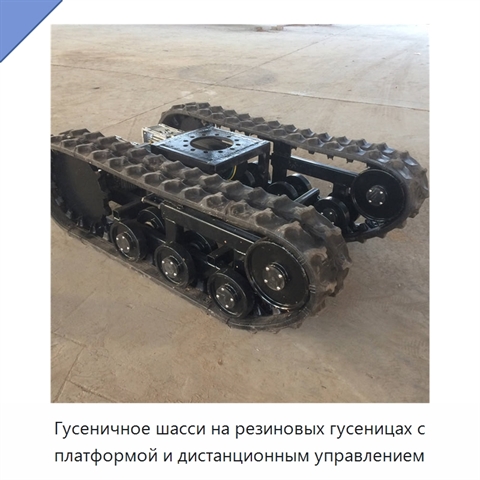

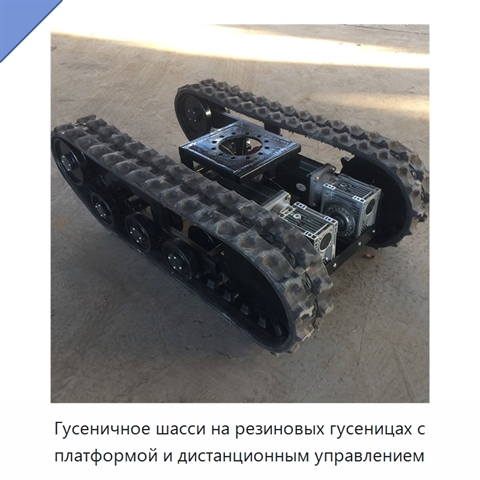

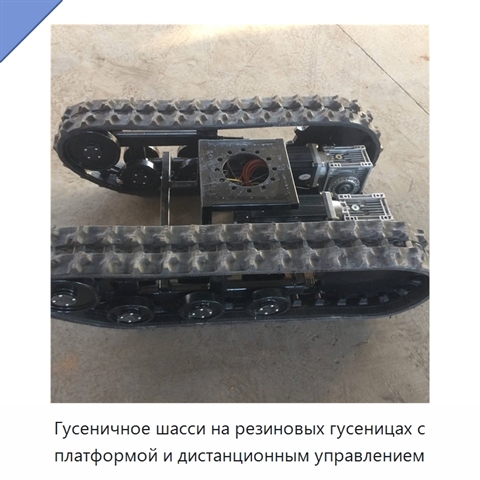

Гусеничное шасси на резиновых гусеницах с платформой и дистанционным управлением

Гусеничное шасси с платформой и дистанционным управлением выполнено с применением резины и стали. Ходовая часть образована гусеницами, ведущими и направляющими колёсами, опорными и поддерживающими катками, натяжными устройствами, буферными пружинами и механизмом передвижения. Каждая гусеница представляет собой гибкую ленту из башмаков, соединённых гусеничными пальцами. Отверстия по концам башмаков входят в зацепление с ведущими колёсами, а расположенные посередине направляющие зубья удерживают ленту от схода при поворотах и наклоне. Натяжное устройство поддерживает необходимое натяжение и нормальное зацепление пальцев с зубьями привода; буферная пружина перемещает направляющее колесо и обеспечивает упругое натяжение. Направляющие колёса задают правильное движение гусениц и препятствуют отклонению и сходу, опорные катки воспринимают нагрузку и способствуют равномерному распределению давления на грунт, а поддерживающие катки ограничивают провисание и боковое проскальзывание. Несущая платформа служит для крепления узлов ходового механизма. В состав входят 12 опорных колёс в сборе 136 × 35, 2 ведущих колеса в сборе 288 × 20, 4 регулировочных колеса в сборе 180 × 35, рама, 8 опорных валов, 2 корпуса подшипников, 2 электродвигателя на 48 В, 2 редуктора, приводной узел, литиевая батарея на 48 В и 2 резиновые гусеницы 150 × 72.
