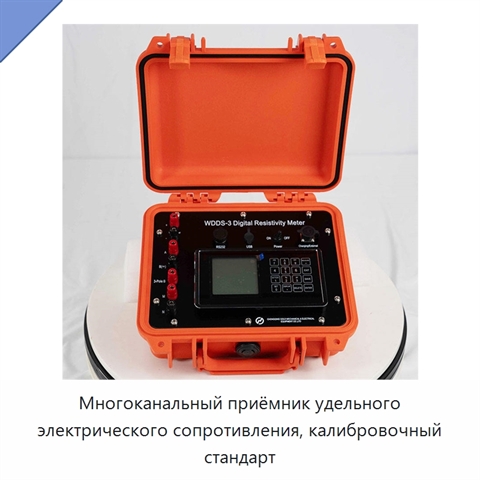

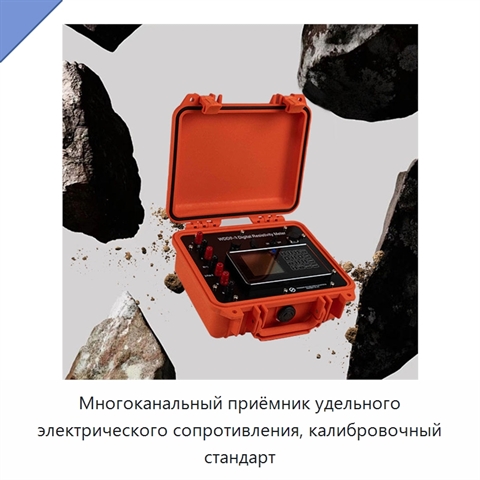

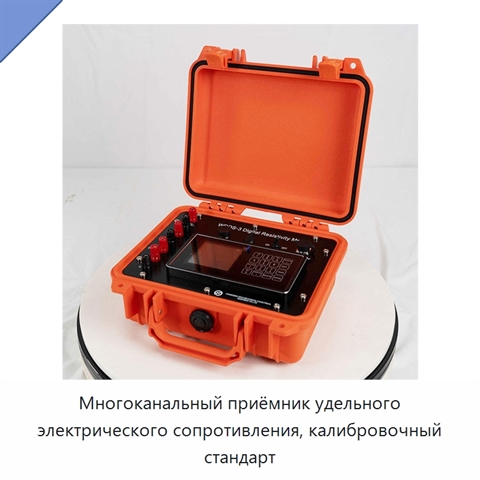

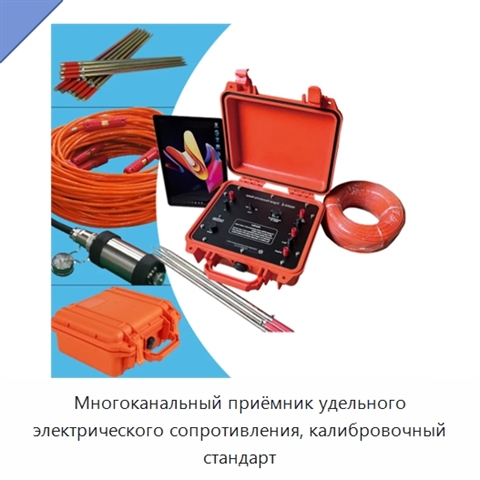

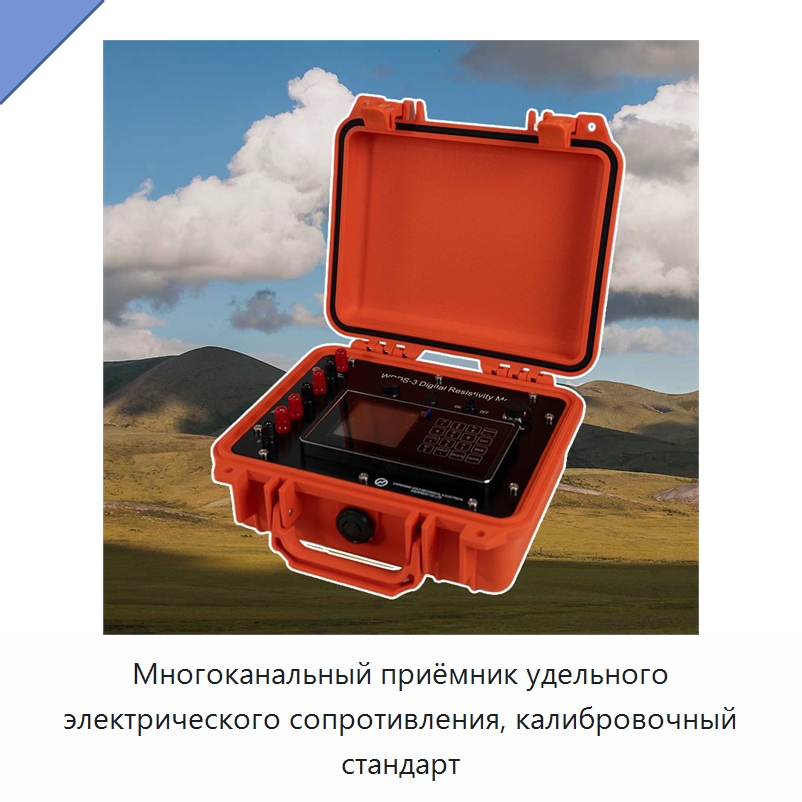

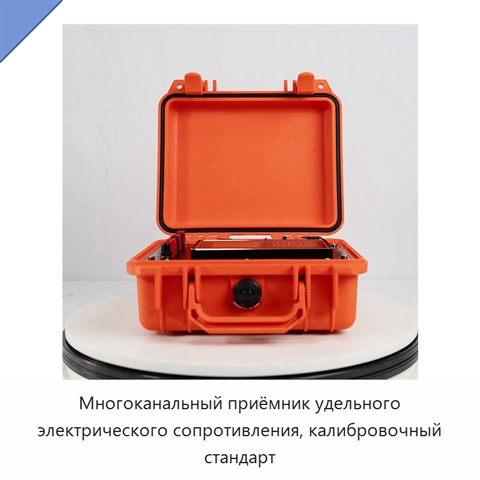

Многоканальный приёмник удельного электрического сопротивления, калибровочный стандарт

Многоканальный приёмник предназначен для измерения удельного электрического сопротивления в сложных геологических и электрических условиях. Передающая секция мощностью 6000 Вт при 1200 В и 5 А формирует сигнал для исследования высокоомных пород, сухого песка, твёрдого камня и вечной мерзлоты. Передатчик создаёт биполярную форму сигнала с рабочим циклом 1:1. Дифференциальный метод измерения приёмной части снижает влияние природных и техногенных помех. Пользователь может увеличивать число накоплений, при этом система выполняет когерентное усреднение повторных измерений для повышения отношения сигнал/шум. Приёмный тракт оснащён 24-разрядным аналого-цифровым преобразователем с разрешением по напряжению 0,01 мкВ для обнаружения слабых разностей потенциалов от глубоко залегающих или слабо контрастных целей. Входной импеданс составляет не менее 50 МОм, что уменьшает нагрузочное воздействие на измеряемую цепь. Автоматическая непрерывная компенсация собственного потенциала работает в диапазоне ±10 В и компенсирует постоянные смещения, вызванные электрохимической активностью грунта или поляризацией электродов. Для подавления помех предусмотрены режекторные фильтры 50–60 Гц и фильтры нижних частот. Аппаратный входной фильтр ослабляет синфазный шум более чем на 80 дБ. Цифровые фильтры настраиваются для применения узких режекторных фильтров при стабильной частоте сети или более интенсивной фильтрации нижних частот при широкополосных помехах от приводов с переменной частотой и сварочного оборудования. Монитор шума в реальном времени отображает амплитуду помех частотой 50/60 Гц и широкополосной энергии во время съёмки. Рабочий диапазон температур составляет от -10 °C до +50 °C.

Наименование производителя

Resistivity Calibration Standard Multi-Channel Resistivity Receiver
