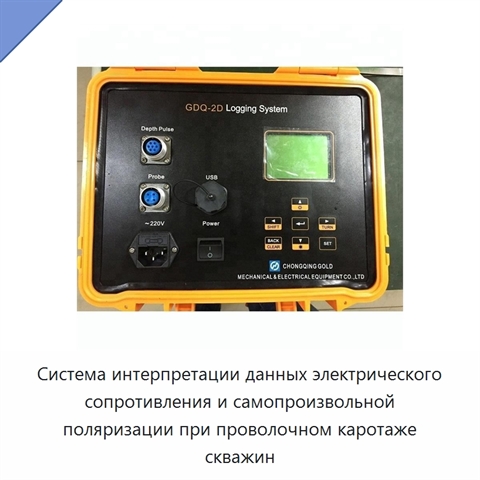

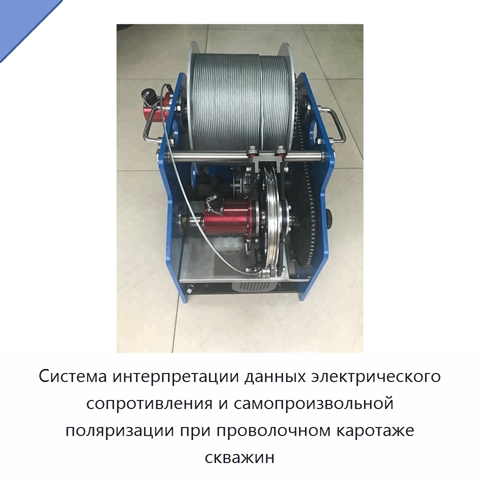

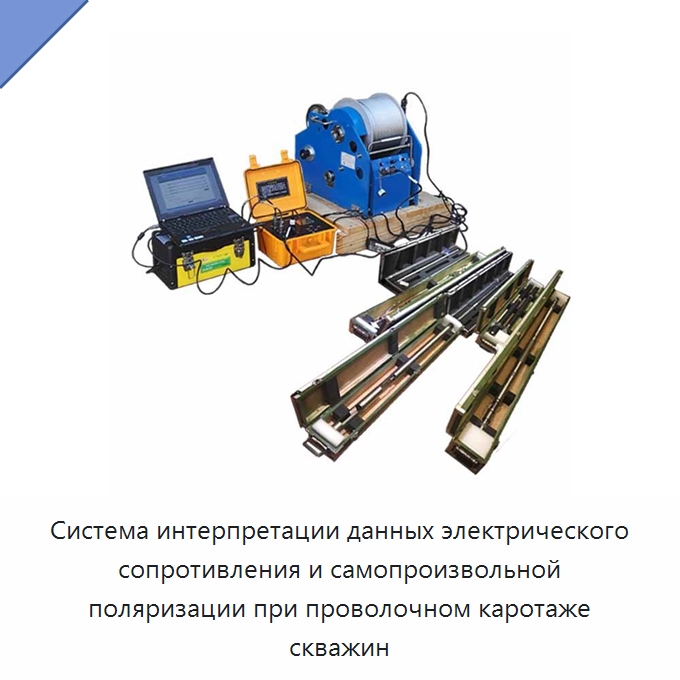

Система интерпретации данных электрического сопротивления и самопроизвольной поляризации при проволочном каротаже скважин

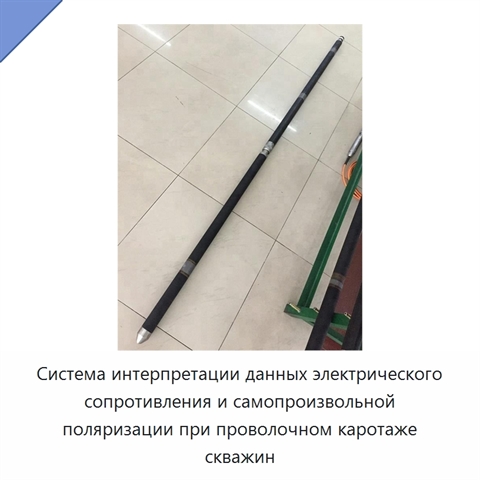

Электропитание системы составляет 220 В при частоте 50 Гц. Оборудование рассчитано на работу при температуре окружающей среды от -20 до 45 °C и относительной влажности не более 90 % при 45 °C. Измерение глубины выполняется в диапазоне 0–9999,99 м с разрешением 0,28 мм. Диапазон измерения скорости составляет 0–9999 м/ч, а оптический импульсный сигнал глубины имеет плотность 3600 импульсов на метр. Выходной сигнал забойной части использует биполярное кодирование. Уровень обнаружения подземного сигнала составляет от ±0,5 до ±12 В, связь с компьютером выполняется через USB. Для построения графика предусмотрены масштабы 1:10, 1:50, 1:100 и 1:0. Точность построения составляет 8 точек на миллиметр для кривой и 64 пикселя на квадратный миллиметр для изображения. С системой применяются электрический зонд сопротивления, зонд естественной гамма-активности и электрического сопротивления, температурный зонд, зонд температуры и проводимости жидкости, трёхрычажный каверномер, гамма-зонд боковой плотности, компенсированный нейтронный зонд, нейтронный зонд, зонд естественной гамма-активности и волоконно-оптический гироскопический инклинометр для направленного бурения.

Наименование производителя

Resistivity and Spontaneous (SP) Logging Well Log Interpretation Wireline Well Logging
