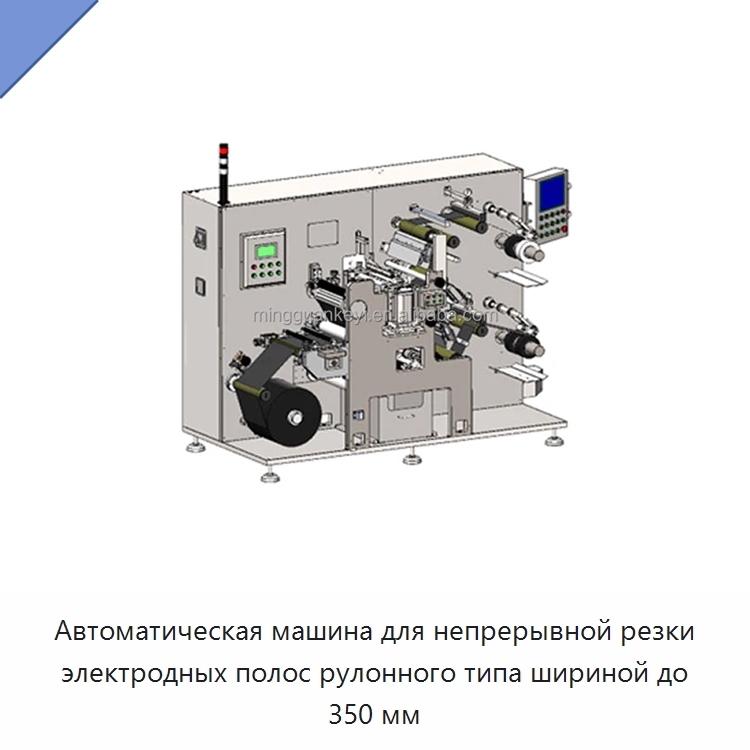

Автоматическая машина для непрерывной резки электродных полос рулонного типа шириной до 350 мм

Оборудование оснащено роликом шириной 400 мм и направляющим роликом шириной 450 мм. Максимальный диаметр рулона намотки/размотки составляет 400/300 мм, диаметр сердцевины размоточного рулона — 76,2 мм. Натяжение регулируется в пределах 0–100 Н с точностью ±2 Н. Питание выполняется от сети переменного тока с допуском ±10% и частотой 50/60 Гц; трехфазный вариант доступен по запросу. Максимальная мощность составляет 8 кВт. Для резки предусмотрены верхний и нижний комплекты круглых ножей из ультратонкого вольфрамового сплава диаметром 100 мм, а также механизм механического расширения для фиксации ножей. Заусенец после обработки не превышает 8 мкм. Толщина разрезаемого материала составляет 10–350 мкм. Скорость резки регулируется в диапазоне 0–40 м/мин. Ширина полосы предварительно задается и фиксируется; комплект ножей для разных значений ширины можно заменять, а ручная регулировка выполняется заменой распорной втулки. Габариты оборудования — 2200 × 1200 × 1700 мм (Д × Ш × В). Дополнительно могут устанавливаться устройства обеспыливания и удаления железного порошка, а также многоножевой комплект с намоточным роликом для получения восьми полос.
