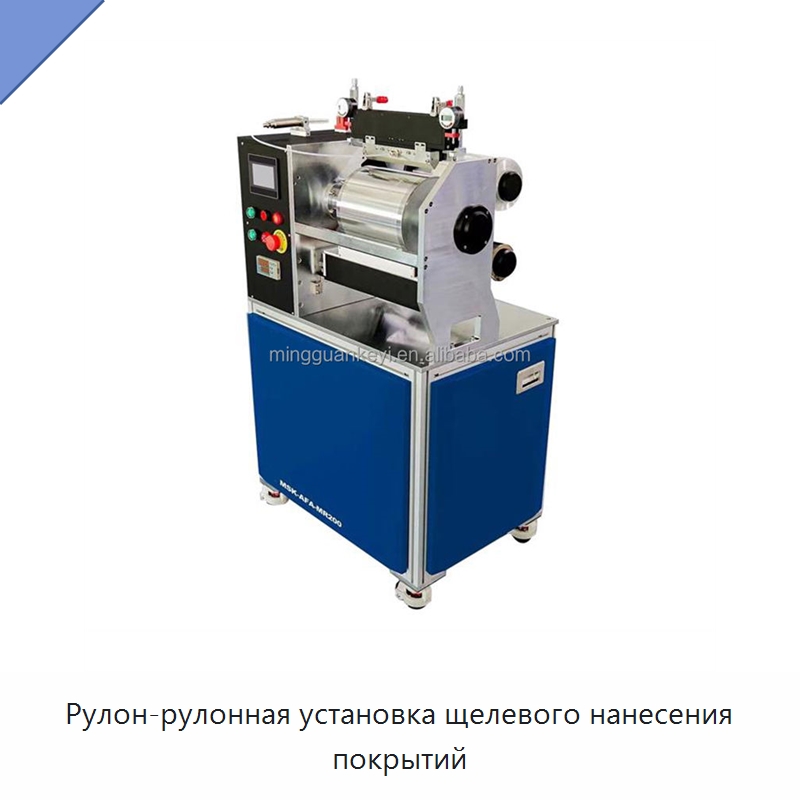

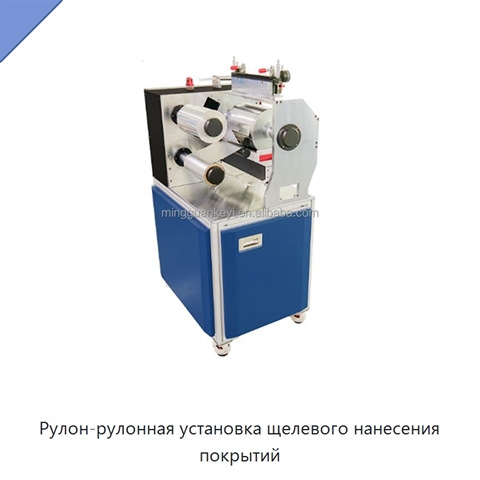

Рулон-рулонная установка щелевого нанесения покрытий

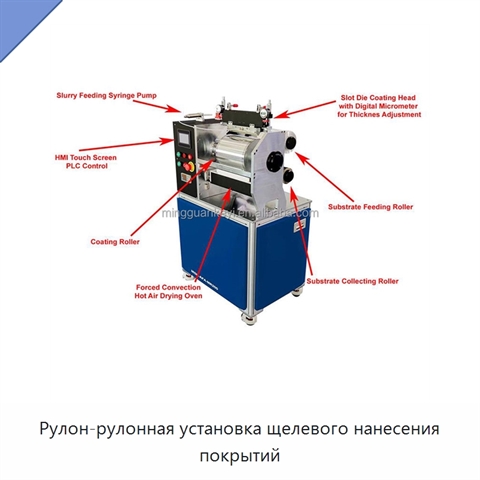

Компактная установка работает по рулон-рулонной схеме и оснащена низконапорной щелевой головкой для разбавленных растворов вязкостью менее 1000 сП. Она наносит ультратонкие плёнки толщиной менее 10 мкм на листовой или рулонный субстрат; доступны непрерывное нанесение и нанесение нескольких полос. Максимальная ширина нанесения составляет 180 мм. Головка изготовлена из нержавеющей стали и устанавливается вертикально, горизонтально или с наклоном 45°. В комплект входят прокладки толщиной 0,1, 0,2, 0,3, 0,4 и 0,5 мм, задающие размер щелевого отверстия. Для рулонного субстрата допустимы внутренний диаметр 75 мм, наружный диаметр до 150 мм, ширина до 200 мм и толщина 6–30 мкм; разматывающий ролик имеет диаметр 200 мм и ширину 230 мм. Скорость нанесения регулируется в диапазоне 0–0,5 м/мин. Толщина однослойного покрытия составляет 5–300 мкм и зависит от вязкости раствора, зазора между головкой и субстратом, размера и содержания твёрдых частиц, толщины прокладки и скорости движения фольги. Автоматическая подача выполняется шприцевым насосом объёмом 10, 20 или 30 мл со скоростью 0,01–10 мм/с. Нагрев и сушка выполняются принудительным горячим воздухом; мощность нагрева составляет 1,8 кВт, максимальная температура — 120 °C, точность поддержания — ±1 °C, равномерность — ±5 °C. Узел нанесения и блок управления разделяются для дистанционного управления, а узел можно разместить в перчаточном боксе с атмосферой аргона. Управление выполняется с сенсорной панели и программируемого контроллера. Электропитание составляет 208–240 В переменного тока, 50/60 Гц, одна фаза; номинальная мощность — 4 кВт, требуемый автомат защиты — не менее 20 А. Для работы требуется сжатый воздух 0,5–0,8 МПа. Габариты установки — 800 × 700 × 1300 мм, масса нетто — 300 кг.

Наименование производителя

Roll to Roll Slot Die Coater with Adjustable Angle Design for Ultrathin Film Coating ≤10μm and Laboratory Battery Research, R2R Slot Die Coater (180mm W) with Adjustable Angles for Ultrathin Film Coating (≤10 Um) - MSK-AFA-MR200
