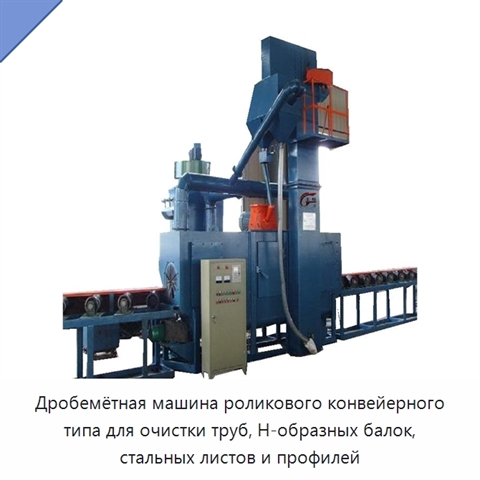

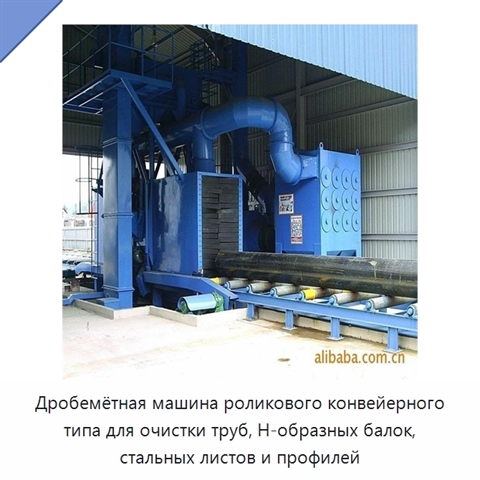

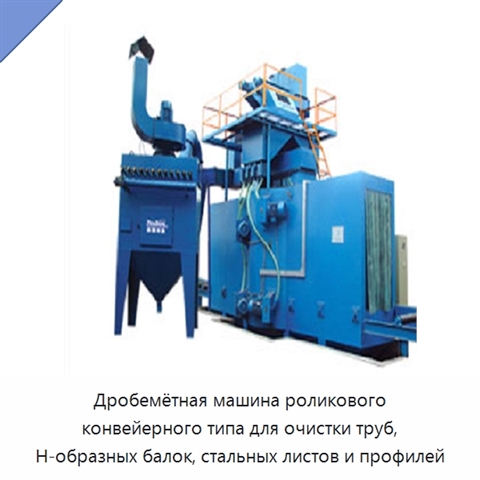

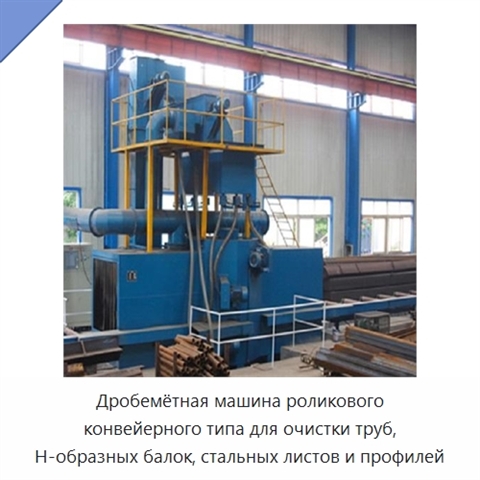

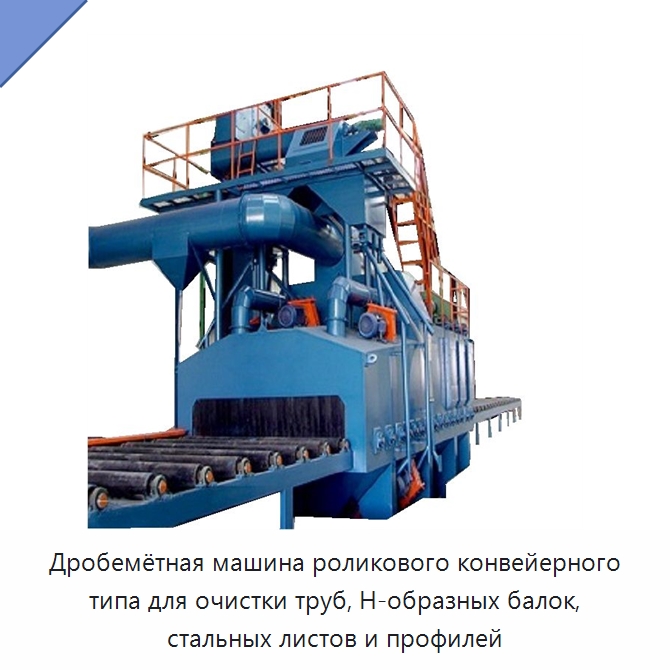

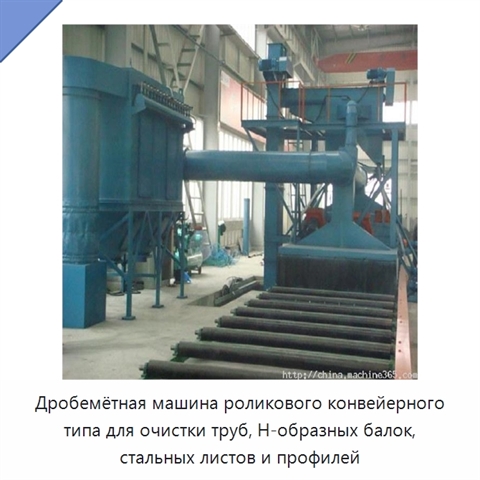

Дробемётная машина роликового конвейерного типа для очистки труб, H-образных балок, стальных листов и профилей

Дробемётная машина роликового конвейерного типа очищает поверхности сварных заготовок стальных конструкций, H-образных балок, листов и других профилей от очагов ржавчины, окалины и сварочного шлака. Обработка служит для снятия сварочных напряжений, повышения качества лакокрасочного покрытия и коррозионной стойкости стали. Максимальные ширина и высота заготовки составляют 800 × 1800 мм, длина — 3000–12000 мм. Машина оснащена восемью дробемётными турбинами, расположенными сверху, снизу, справа и слева для обработки большей части стальной поверхности, включая торцевые участки. Подача дроби составляет 8 × 200 кг/мин, частота вращения турбин — 2940 об/мин, скорость дробеметания — 73 м/с, мощность приводов — 8 × 11 кВт. Длина входного и выходного роликовых конвейеров составляет по 12000 мм, длина конвейера в камере — 6100 мм. Допустимая погонная нагрузка на роликовый конвейер достигает 1000 кг/м, а скорость перемещения регулируется в диапазоне 0,5–5 м/мин с помощью частотного преобразователя. Производительность системы транспортирования дроби составляет 120 т/ч. Мощность привода продольного шнекового конвейера равна 5,5 кВт. Ковшовый элеватор мощностью 7,5 кВт перемещает дробь со скоростью 1,5 м/с и производительностью 120 т/ч. Сепаратор со сплошной завесой шириной 2000 мм имеет привод мощностью 4 кВт и сочетает воздушное отделение с просеиванием. Он отделяет пыль, частицы металлической окалины, разрушенный абразив и крупные включения от пригодной к повторному использованию стальной дроби диаметром 0,8–1,2 мм. Фильтрационная система пылеудаления с обратной продувкой содержит 12 складчатых цилиндрических фильтрующих элементов общей площадью 240 м² и использует нановолоконную технологию. Эффективность улавливания пыли превышает 99,99 %, в том числе для частиц диаметром 0,5 мкм. Производительность системы пылеудаления и общий расход воздуха машины составляют 15000 м³/ч, концентрация выбросов — менее 120 мг/м³. Центробежный вентилятор развивает давление 2022 Па при мощности 15 кВт; мощность вентилятора системы очистки также составляет 15 кВт. Общая мощность машины — приблизительно 140 кВт. На обоих концах дробемётной камеры установлены комбинированные фигурные заслонки из пружинных стальных пластин и износостойкой резины, препятствующие выбросу дроби. В каждом выходном проёме работает устройство для сдувания дроби, оставшейся на заготовке, а образующаяся пыль отводится системой пылеудаления. Дробь циркулирует в замкнутом контуре, а её поток регулируется контроллером и клапанами. Рабочее колесо турбины имеет двухдисковую конструкцию, а самоустанавливающиеся лопатки удерживаются центробежной силой. Лопатки, дробераспределитель и ориентирующая втулка изготовлены из износостойкого высокохромистого сплава. Ресурс лопаток составляет 1500 рабочих часов, дробераспределителя и ориентирующей втулки — по 2000 часов. Поворот ориентирующей втулки изменяет направление потока дроби для охвата поверхности заготовки.
