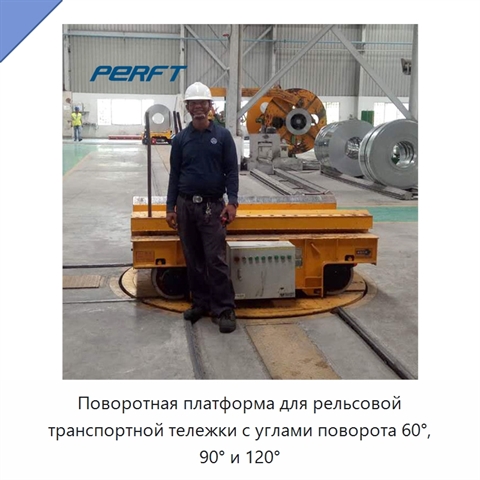

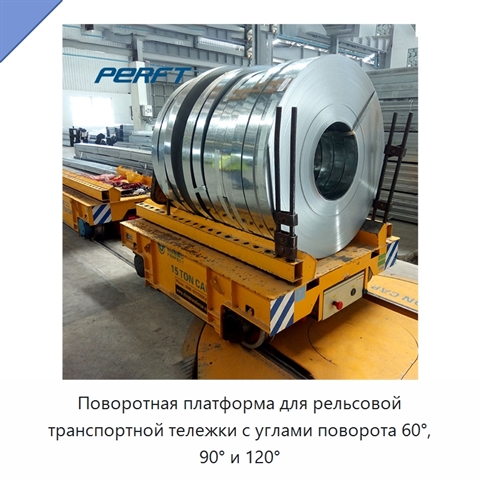

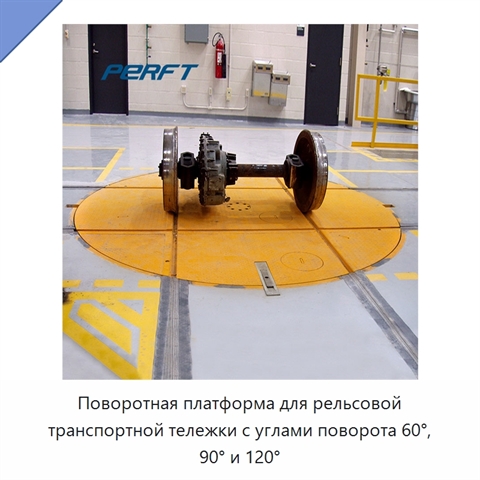

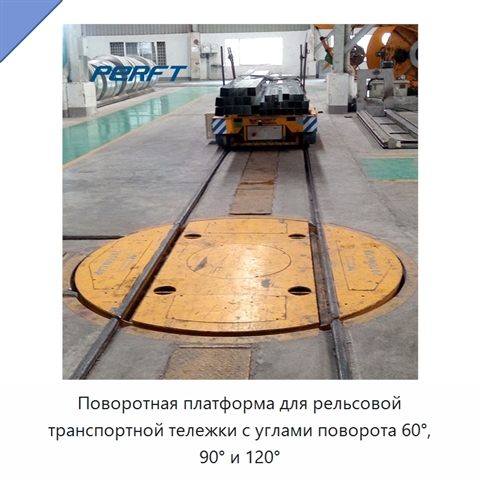

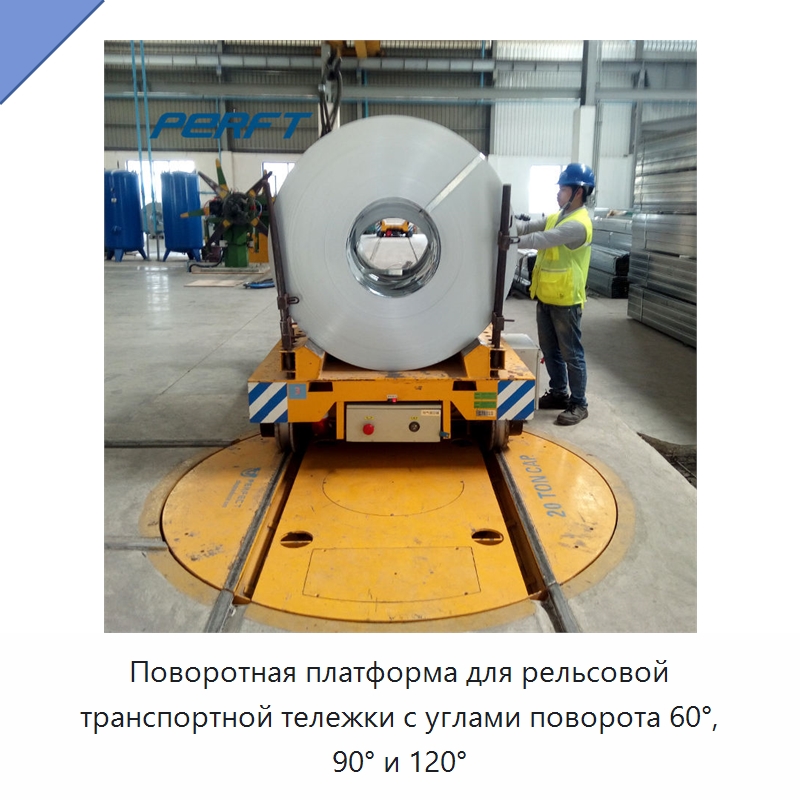

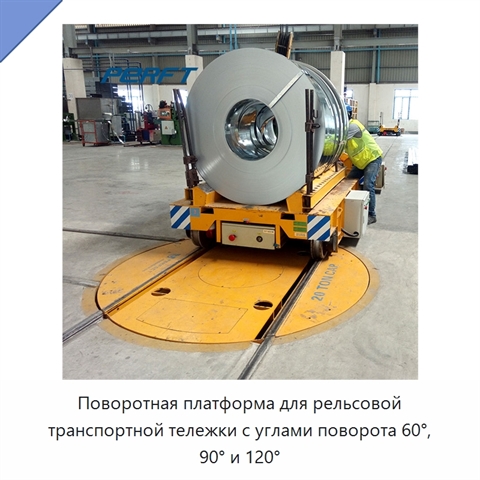

Поворотная платформа для рельсовой транспортной тележки с углами поворота 60°, 90° и 120°

Поворотная платформа представляет собой систему перемещения рельсовой транспортной тележки между путями. Направляющий рельс установлен непосредственно на поворотном столе. После заезда тележки стол поворачивается автоматически или вручную на 60°, 90° либо 120° до точного совмещения с целевым рельсом; затем тележка может продолжить движение по вертикальному рельсовому пути. Система рассчитана на работу с круговыми, вертикальными и пересекающимися рельсовыми путями, отличается плавным ходом и высокой точностью стыковки рельсов. Для полностью автоматизированного электрического управления допускается установка ПЛК. Платформа получает питание от аккумуляторной батареи и снабжена подъёмными отверстиями для перемещения при транспортировке. Варианты исполнения имеют номинальную грузоподъёмность 2, 20, 50, 100 или 150 т. Длина стола для этих вариантов составляет соответственно 2000, 4000, 5500, 6500 и 10000 мм, ширина — 1500, 2200, 2500, 2800 и 3000 мм, высота — 450, 550, 650, 900 и 1200 мм. Количество колёс — 4, 4, 4, 4 и 8, а их диаметр — 270, 350, 500, 600 и 600 мм соответственно.
