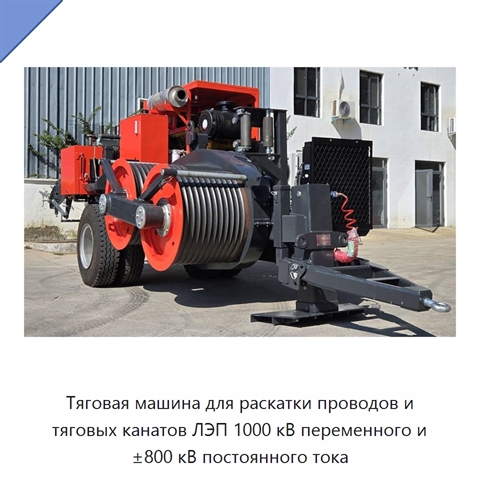

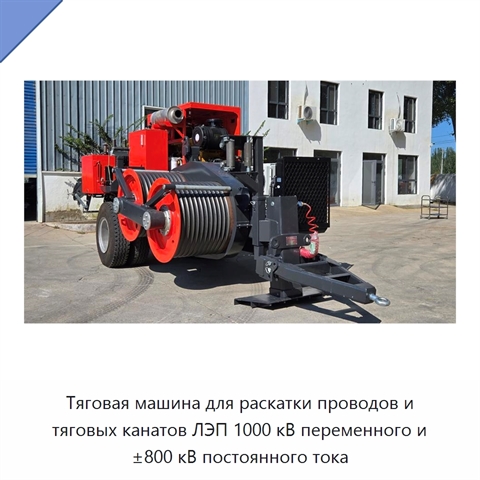

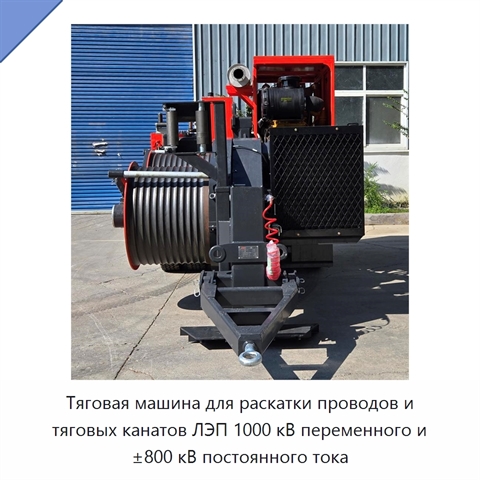

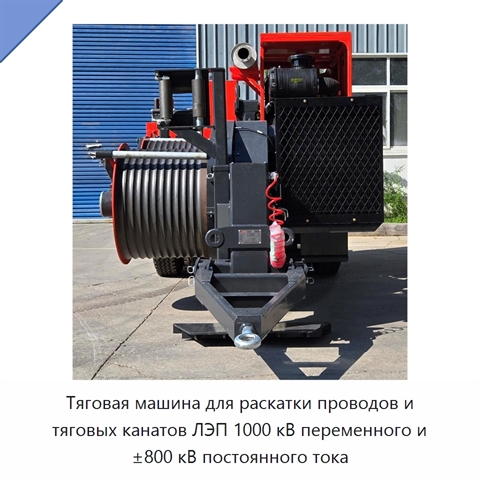

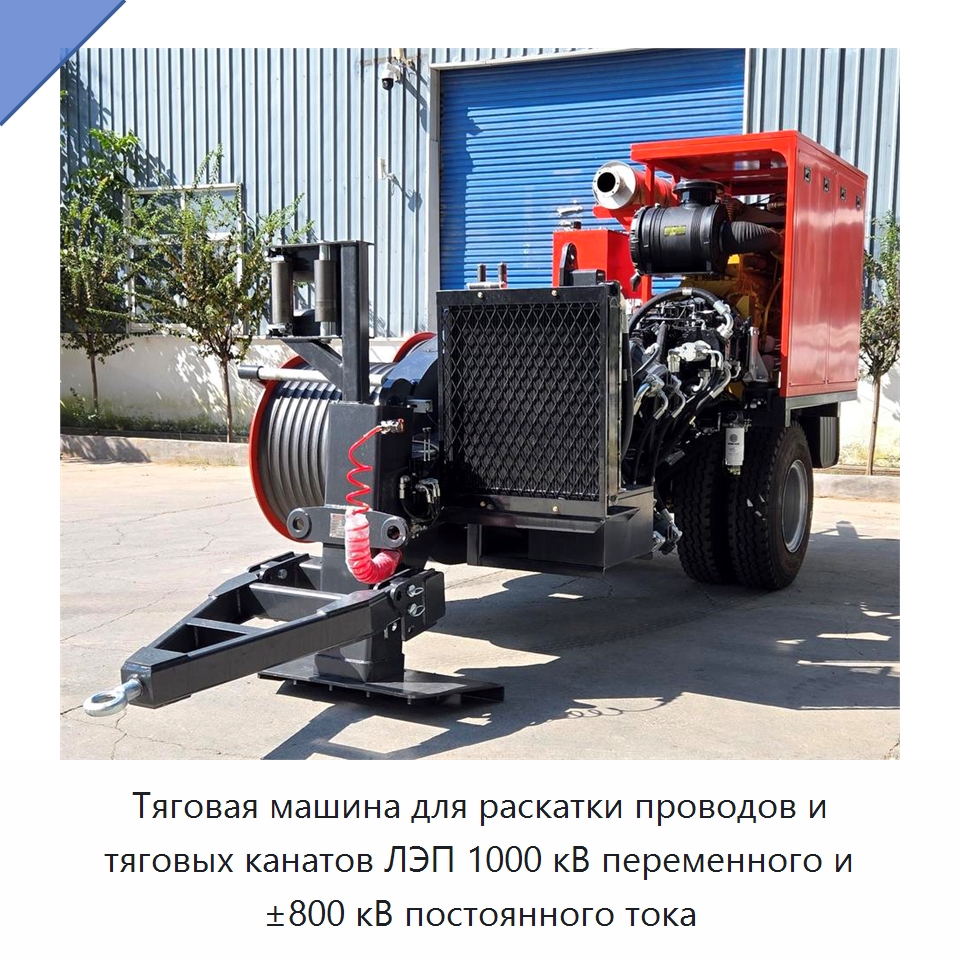

Тяговая машина для раскатки проводов и тяговых канатов ЛЭП 1000 кВ переменного и ±800 кВ постоянного тока

Тяговая машина предназначена для раскатки проводов и тяговых канатов при строительстве линий электропередачи напряжением 1000 кВ переменного и ±800 кВ постоянного тока. Рама и шасси изготовлены из высокопрочной легированной конструкционной стали, устойчивой к тяжёлым нагрузкам, скручиванию и изгибу. Канавка тягового колеса выполнена из износостойкого нейлона MC, который защищает проводники и препятствует проскальзыванию. Корпусные детали гидравлических насосов, гидромоторов и редуктора изготовлены из высокопрочного чугуна и прецизионной легированной стали. Гидравлические линии состоят из бесшовных стальных труб высокого давления и маслостойких рукавов, устойчивых к давлению и старению. Электрическая система оснащена водонепроницаемым управлением на 24 В постоянного тока для работы вне помещений. Двухнасосная двухмоторная гидравлическая система приводится двигателем через раздаточную коробку: два регулируемых гидравлических насоса питают два параллельно работающих гидромотора, вращающих тяговое колесо вперёд и назад. Тяговое усилие и скорость регулируются плавно и бесступенчато, предусмотрено наглядное отображение тягового усилия. Централизованный насос подаёт смазку к подшипникам тягового колеса и открытым зубчатым передачам. Машина поддерживает схемы протяжки 1×1, 1×2, 1×4, 1×6, 1×8, 2×(1×4), 3×(1×2) и 2×(1×3) для одиночных, двух-, четырёх-, шести- и восьмирасщеплённых проводов. Оборудование рассчитано на тяжёлую протяжку на большие расстояния в горах, через реки и долины, а также на сооружение и модернизацию электросетей, включая линии передачи энергии от ветровых и фотоэлектрических установок.
