Артикул: 136-761 Модель: ЕЖМ-57(1К) Секция: Дополнительная

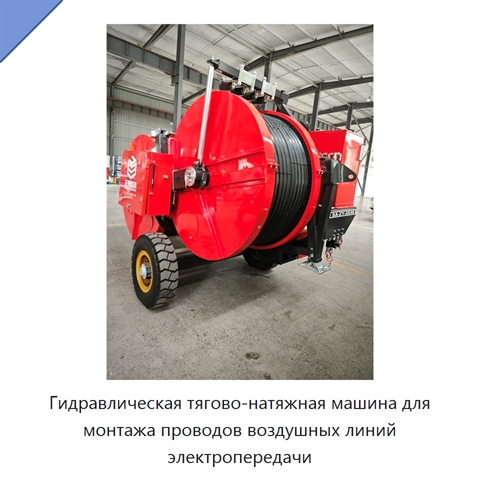

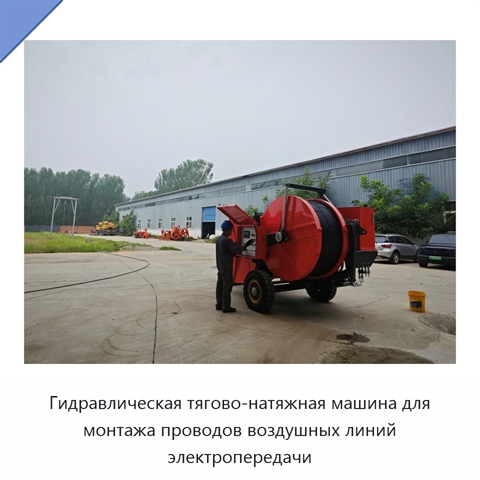

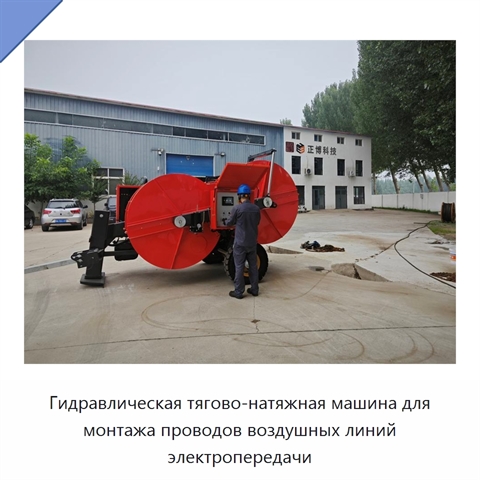

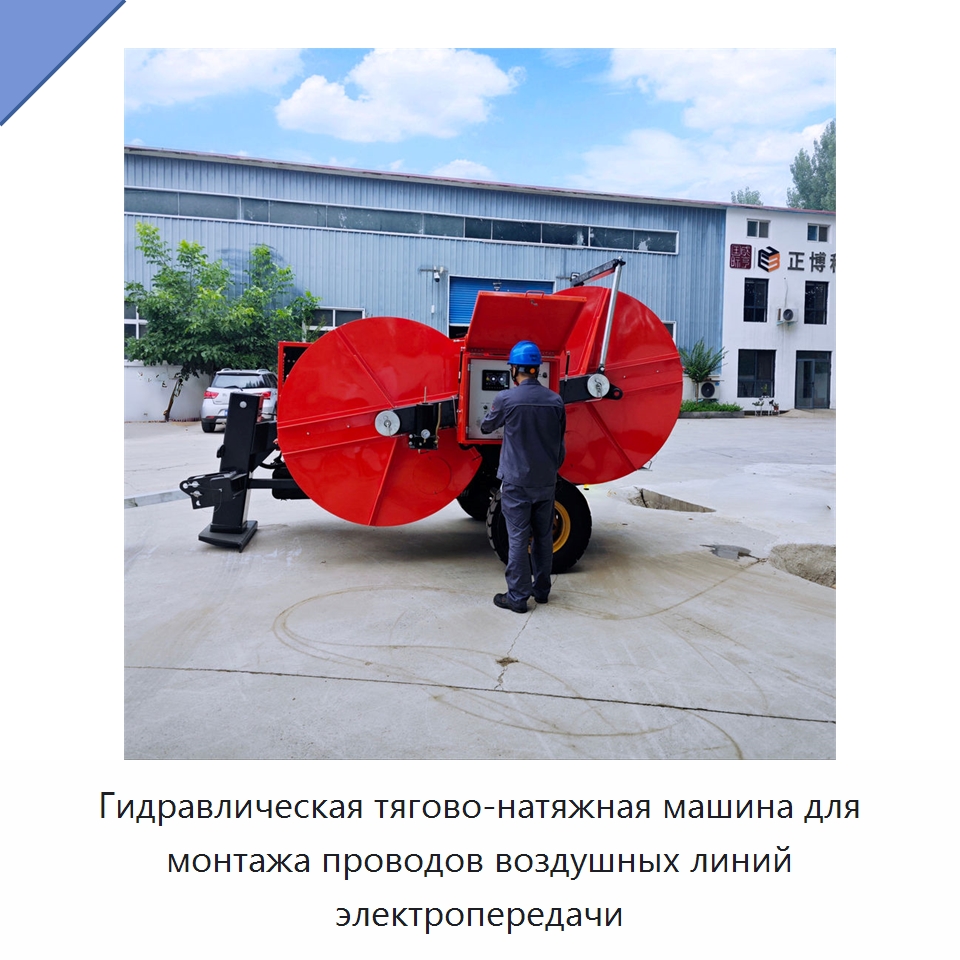

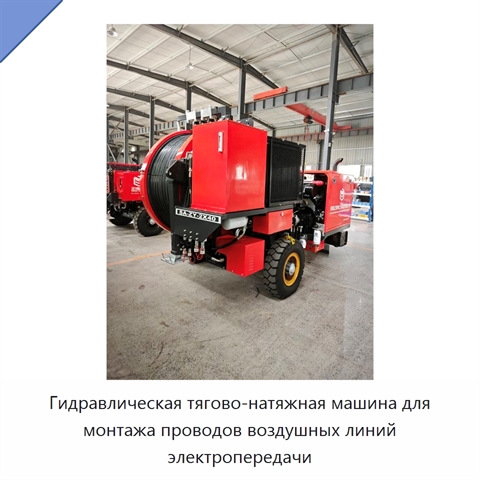

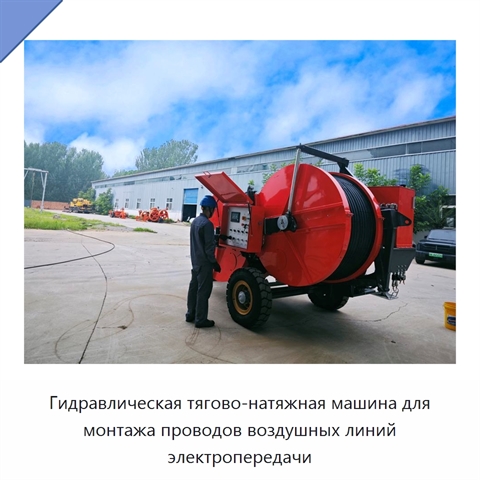

Гидравлическая тягово-натяжная машина для монтажа проводов воздушных линий электропередачи

Гидравлическая тягово-натяжная машина служит для размотки с барабана или протягивания под заданным натяжением проводов, грозотросов, оптических кабелей и тяговых канатов при натяжном монтаже воздушных линий электропередачи. Машина может одновременно раскладывать или тянуть один либо несколько проводов; усилие для каждого провода регулируется отдельно и контролируется по манометру. Максимальное периодическое усилие натяжения составляет 2×45 кН или 1×90 кН, а максимальное непрерывное усилие — 2×40 кН или 1×80 кН при соответствующей скорости 2.5 км/ч. Максимальная скорость непрерывной размотки равна 5 км/ч при усилии 2×20 кН или 1×40 кН. Максимальное усилие обратной тяги составляет 40 кН, максимальная скорость непрерывного протягивания — 5 км/ч. Диаметр натяжного колеса равен 1500 мм, допустимый максимальный диаметр провода — 40 мм. Машина оснащена встроенными электромеханической и гидравлической системами, а также двухконтурной гидравлической трансмиссией. Мокрый тормоз с фрикционными дисками встроен в планетарный редуктор; применяются пружинное торможение и гидравлическое растормаживание. Гидравлические фильтры снабжены перепускными клапанами, предусмотрена автоматическая защита при потере давления. Имеются функции задания и сохранения настроек, защиты от перегрузки и предварительной регулировки натяжения. Электрическая система работает при напряжении 24 В. Масса машины составляет 5350 кг, габаритные размеры Д×Ш×В — 4520×2200×2550 мм.
Наименование производителяSA-ZY-2X40 Overhead Line Transmission Stringing Cable Stringing Puller Tensioner
Задать вопрос Искать на Baidu

Какую задачу решает тягово-натяжная машина для проводов

Тягово-натяжная машина применяется при натяжном монтаже воздушных линий электропередачи для контролируемой размотки и протягивания проводов, грозотросов, оптических кабелей и тяговых канатов.
Намотка проволоки
Протяжка кабеля
Тяговые работы

Характеристики ЕЖМ-57(1К)

Модель (по базе 91Т)ЕЖМ-57(1К)
Соответствующая скорость2.5 км/ч
Максимальная скорость непрерывной размотки5 км/ч
Максимальное непрерывное усилие натяжения2*40 кН или 1*80 кН
Максимальное периодическое усилие натяжения2*45 кН или 1*90 кН
Напряжение24 В
Тягово-натяжная машина для проводов - гибкость поставки.
Мы осознаём, что у каждого проекта свои особенности. В связи с этим мы можем обсудить изменение технических характеристик, типоразмеров и комплектации ЕЖМ-57(1К) под условия эксплуатации (на мощностях оригинального производителя или нашего завода в России).

Дата актуализации информации: 10.08.26

Производитель и параметры оборудования проверены.
