Артикул: 208-109 Модель: ЮТЕ-44(9Л) Секция: Дополнительная

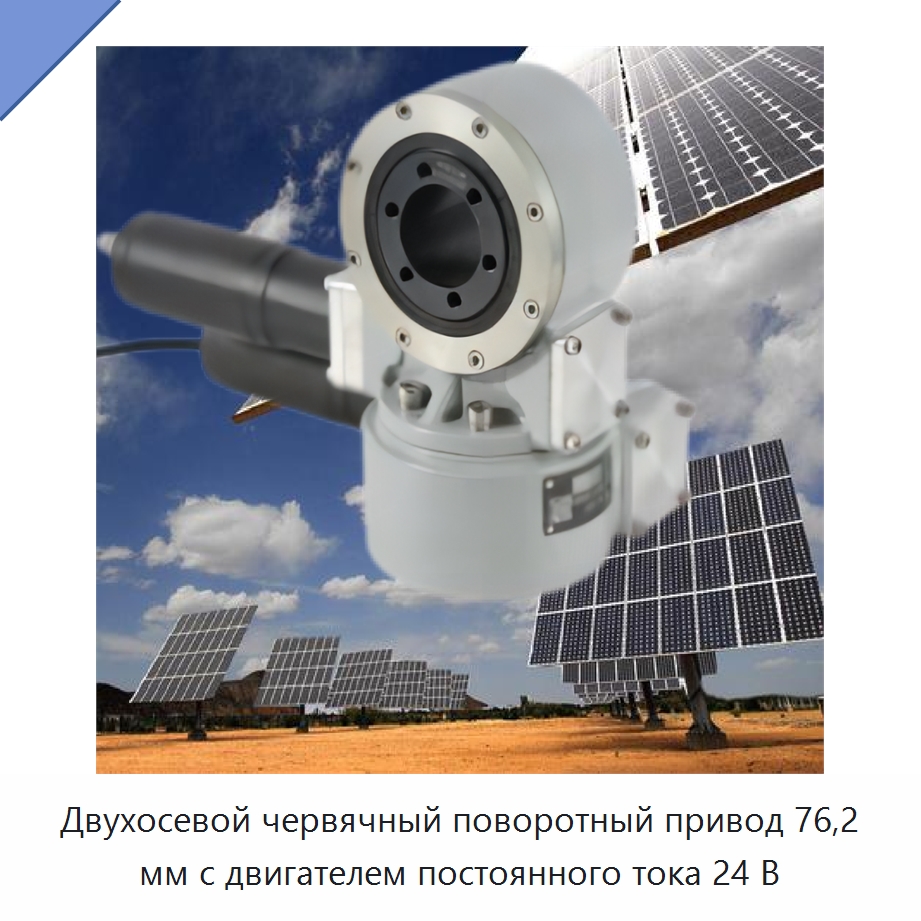

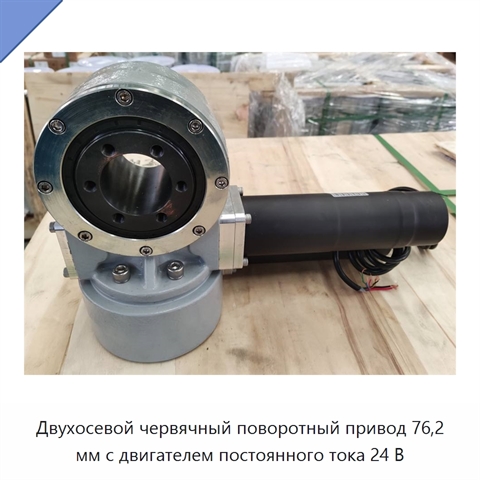

Двухосевой червячный поворотный привод 76,2 мм с двигателем постоянного тока 24 В

Привод выполнен как компактный узел, в котором объединены опорно-поворотное кольцо, опорная плита и червяк. Такая компоновка предназначена для медленного непрерывного либо циклического вращения с восприятием комбинированных нагрузок. Стандартные присоединительные размеры позволяют соединять узел с мотором и монтировать всю систему на оборудование. Выходной крутящий момент составляет 446 Н·м, опрокидывающий момент — 1100 Н·м, а удерживающий момент — 2000 Н·м; передаточное отношение равно 62:1 при КПД 40 %. Для монтажа применяются болты M10. Допустимая масса нагрузки находится в диапазоне 50–200 кг, а площадь солнечных панелей составляет 3–5 м². Термообработка шестерни и червячного колеса повышает их твёрдость и износостойкость; срок службы достигает 25–30 лет. Шлифование зубьев и специальная обработка червяка обеспечивают точную подгонку зазора в сопряжении. В конструкции применено двухкромочное каркасное масляное уплотнение. *

*) Описание представлено так, как его составил иностранный производитель. Отдел 91Т уже запланировал техническую и эстетическую правку этого текста. В ближайшее время мы уточним характеристики и терминологию, проверим технические нюансы и доработаем текст так, чтобы описание ЮТЕ-44(9Л) отвечало на большинство возникающих вопросов, а назначение оборудования, его возможности и круг решаемых задач стали понятными и доступными. Если не хотите ждать — задайте вопрос прямо сейчас.

Наименование производителяSde3 Dual Axis Slew Drive With 24v Dc Motor for Solar Tracker System and for Solar Panels, SDE3 Dual Axis Slew Drive
Задать вопрос Искать на Baidu

Какую задачу решает двухосевой червячный поворотный привод

Двухосевой червячный поворотный привод применяется для перемещения солнечных панелей и коллекторов по высоте и азимуту, а также для наведения спутниковых антенн.
Перемещение грузов

Характеристики ЮТЕ-44(9Л)

Модель (по базе 91Т)ЮТЕ-44(9Л)
СертификатCE
Особенностичетырёхточечный контакт
Упаковкадеревянный ящик
Двухосевой червячный поворотный привод - гибкость поставки.
Мы знаем, что задачи каждого проекта отличаются. Поэтому по вашему запросу мы готовы рассмотреть возможность адаптации технических характеристик, типоразмеров и комплектации ЮТЕ-44(9Л) под конкретные условия применения (силами первого производителя или силами нашего завода в России).

Дата последней сверки данных: 16.08.26

Производитель и характеристики проверены.
