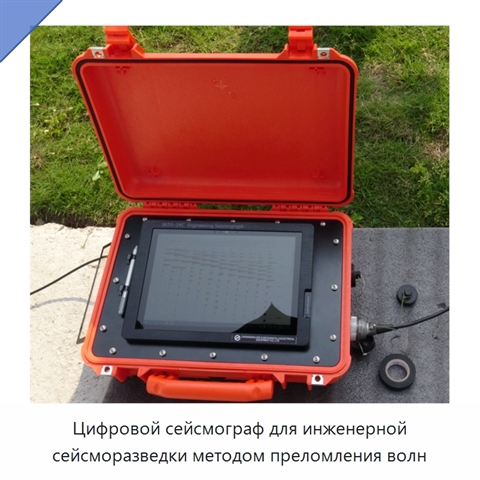

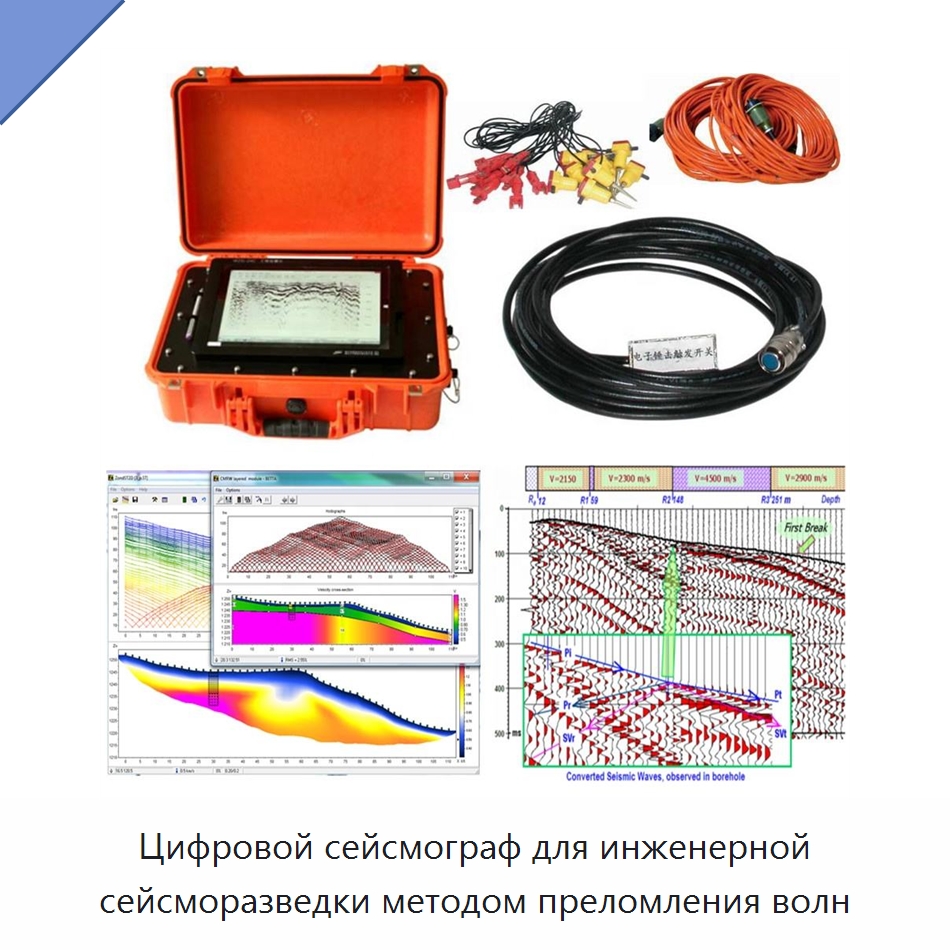

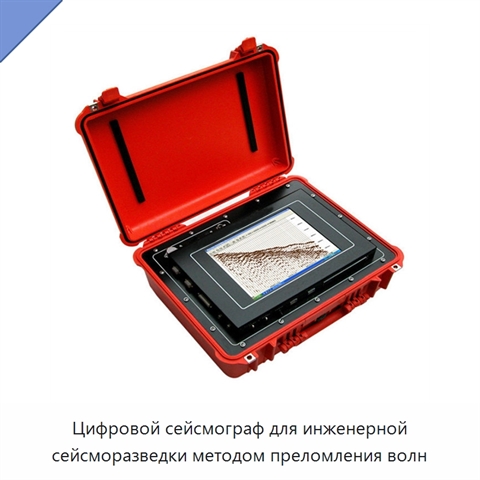

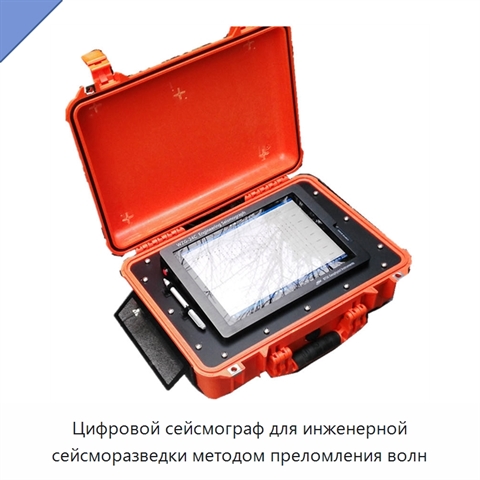

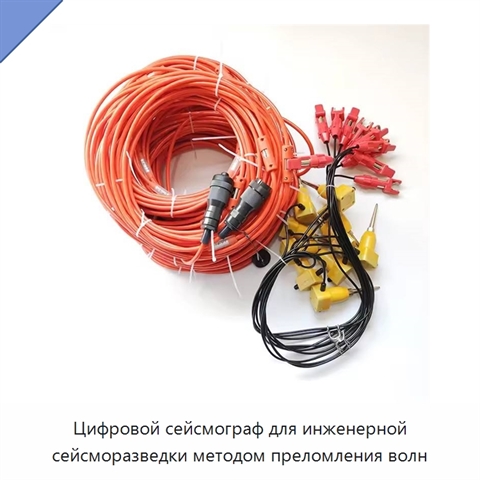

Цифровой сейсмограф для инженерной сейсморазведки методом преломления волн

Цифровой сейсмограф предназначен для сбора и обработки сейсмических данных. Поддерживаются значения числа станций выборки 1024, 2048, 4096, 8192 и 16384, микросейсмическая съемка и несколько режекторных фильтров. Интервал дискретизации выбирается из значений 10, 25, 50, 100, 200 и 500 мкс, 1, 2, 5, 10 и 20 мс; для микросейсмической съемки доступен диапазон от 1 до 200 мс. Установлены 24-разрядный аналого-цифровой преобразователь, стэкирование сигнала и усиление с разрядностью 32 бита. Динамический диапазон составляет 144 дБ, полоса пропускания охватывает частоты от 0,1 до 4000 Гц, уровень шума равен 1 мкВ во всем частотном диапазоне. Согласованность амплитуды составляет ±0,2%, согласованность фазы — ±0,01 мс, время задержки задается от 0 до 9999 мс. Промышленный компьютер оснащен процессором с тактовой частотой 533 МГц, памятью 128 МБ, накопителем объемом не менее 40 ГБ, цветным тонкопленочным жидкокристаллическим дисплеем с разрешением 800 × 600, планшетом для ввода китайских иероглифов, компактной клавиатурой, фотоэлектрической мышью и флеш-памятью 32 МБ. Предусмотрены два последовательных порта, параллельный порт, два порта универсальной последовательной шины, порт мыши и порт клавиатуры. Программный пакет включает средства для обработки данных мелкого отражения, волн Рэлея и микросейсмической съемки, а также для высокоплотной съемки боковых разрезов с высоким разрешением. Сбор и передача данных могут выполняться одновременно. Рабочая температура составляет от -10 до +50 °C при относительной влажности 90%, температура хранения — от -20 до +60 °C. Питание осуществляется постоянным током 12 В, 4 А; для 48 каналов требуется 5,5 А. Габариты оборудования составляют 400 × 310 × 180 мм. Конструкция защищена от вибрации, влаги и пыли.

Наименование производителя

Seismic Survey Equipment Engineering Seismograph Digital Seismic Refraction Equipment WZG 6 12 24 48
