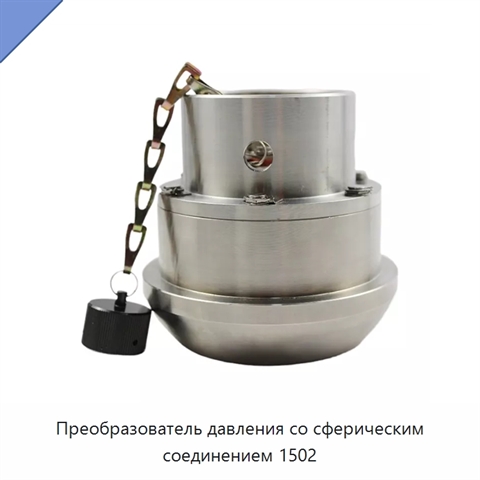

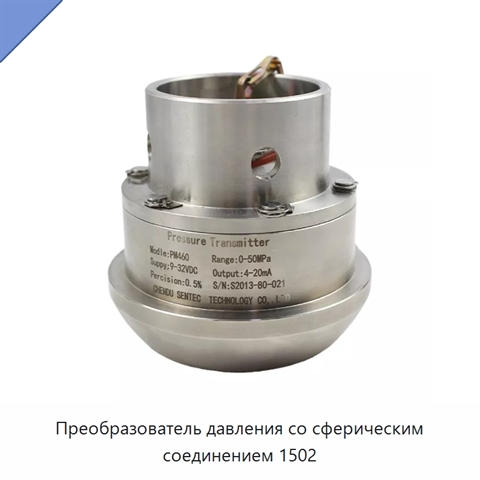

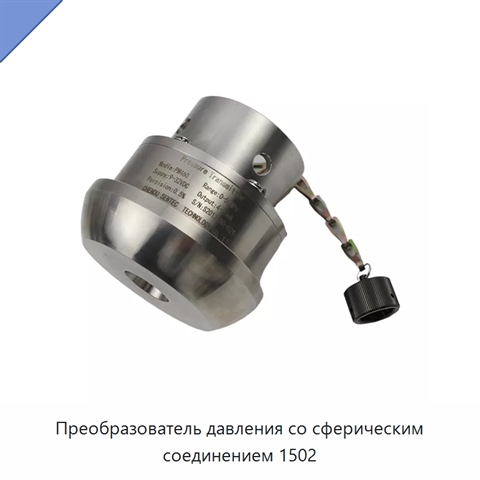

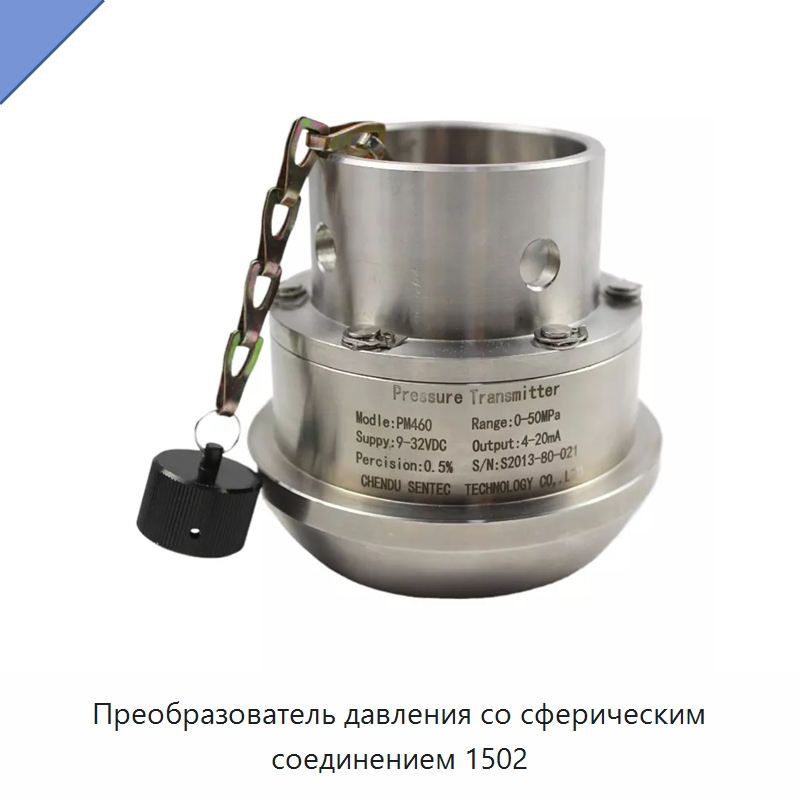

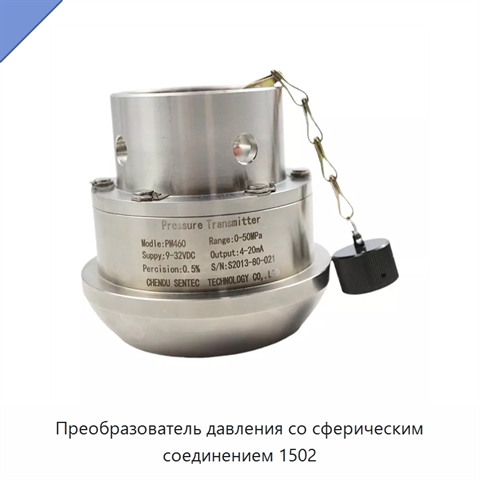

Преобразователь давления со сферическим соединением 1502

Преобразователь давления имеет встроенную в единый корпус чувствительную мембрану; остальные элементы соединены электронно-лучевой сваркой. Конструктивная схема и изоляция деформаций уменьшают температурный дрейф нуля, вызванный монтажными напряжениями. Корпус выполнен из нержавеющей стали 316 л, смачиваемые части — из нержавеющей стали 17-4PH. Измеряемыми средами служат влажный грунт, сырая нефть, коррозионные жидкости и газы. Предусмотрены абсолютное давление, давление с герметичной опорой и вентилируемое давление; диапазоны составляют 0–35 МПа, 70 МПа, 105 МПа, 140 МПа, 210 МПа и 315 МПа. Питание осуществляется от 9–30 В постоянного тока, а выходные сигналы могут иметь форматы 4–20 мА, 0–5 В постоянного тока, 1–5 В постоянного тока, 0–10 В постоянного тока и 3 мВ/В. Нелинейность и повторяемость составляют по 0,04 % полной шкалы, точность — 0,1, 0,2 или 0,5 % полной шкалы; долговременная стабильность равна 0,1 % полной шкалы в год в типовом режиме. Рабочая температура составляет −43–85 °C/125 °C, температура компенсации — −25–70 °C/100 °C. Типовое время отклика не превышает 1 мс, сопротивление изоляции составляет не менее 500 МОм при 100 В. Допустима перегрузка до 200 % полной шкалы, а для специального исполнения — до пятикратной полной шкалы; давление разрушения составляет 500 % полной шкалы, для специального исполнения — десятикратную полную шкалу. Устойчивость к вибрации составляет около 10 г при 0–2000 Гц, к удару — около 50 г за 1 мс. Предусмотрены зажимное уплотнение или заданный вариант соединения, относительная влажность 0–100 % RH и авиационный разъём электрического выхода.
