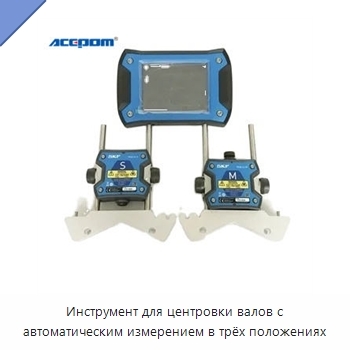

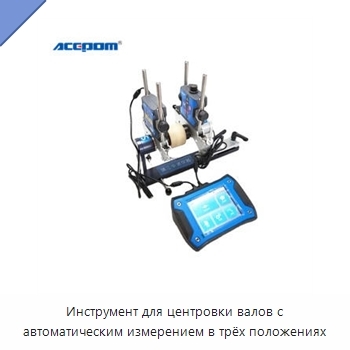

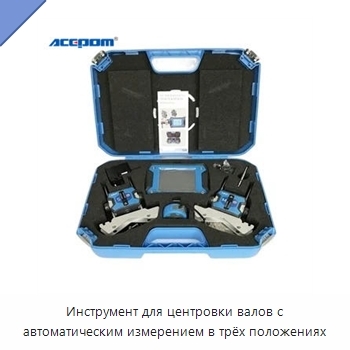

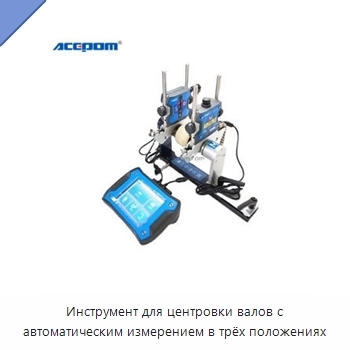

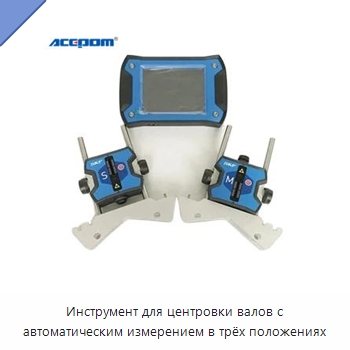

Инструмент для центровки валов с автоматическим измерением в трёх положениях

Инструмент выполняет центровку валов по трёхпозиционному методу с измерениями в положениях «9–12–3 часа» и дополнительным угловым перемещением на 40° вокруг каждой позиции. Автоматический режим распознаёт требуемое положение измерительных головок и позволяет проводить измерения без ручного управления. Крупные лазерные детекторы в головках снижают необходимость в предварительной центровке. Применяются ПЗС-датчики размером 29 мм, погрешность измерения составляет 0,5 %. Эргономичный блок отображения оснащён сенсорным экраном. Встроенная библиотека машин хранит отчёты о центровке нескольких машин; после каждой операции отчёт создаётся автоматически и доступен для экспорта. Предусмотрены просмотр в реальном времени и вывод текущих корректирующих значений по вертикали и горизонтали. Встроенная функция контроля «мягкой лапы» помогает подготовить основание к центровке. Проводное соединение выполняется кабелями. Расстояние измерения составляет от 0,07 до 2 м и может достигать 4 м при использовании удлинительных кабелей. Допустимый диаметр вала — от 20 до 150 мм. Максимальная высота муфты равна 105 мм, а с удлинителем — 195 мм. Для монтажа предусмотрены два призматических кронштейна шириной 21 мм с цепями. Масса изделия составляет 5,02 кг, размеры кейса — 530 × 110 × 360 мм. Сертификат калибровки действует два года.

Наименование производителя

Shaft Alignment Tool TKSA 31,3 Position Measurement 9 -12 -3,Automatic Measurement,easy-to-use,Wired with USB Cables,horizontal, Shaft Alignment Tool TKSA31,3 Position Measurement 9 -12 -3,Automatic Measurement,easy-to-use,Wired with USB Cables,Vertical,
