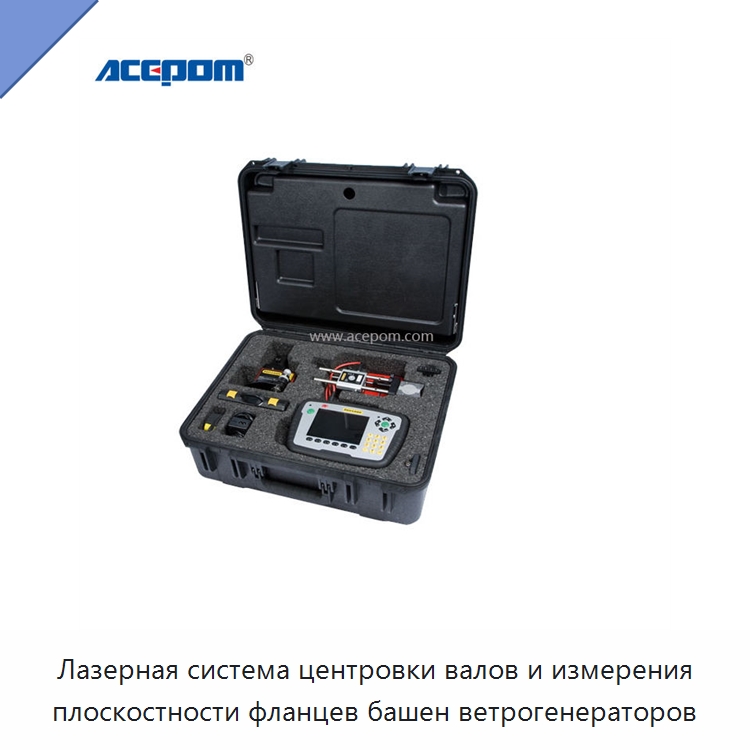

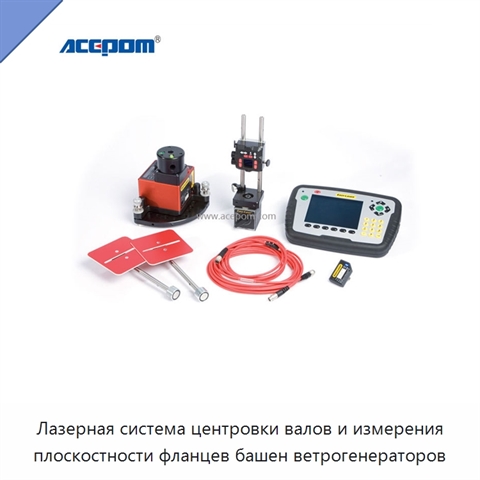

Лазерная система центровки валов и измерения плоскостности фланцев башен ветрогенераторов

Лазерная система предназначена для центровки валов и измерения плоскостности фланцев башен ветрогенераторов. Она работает с фланцами любого диаметра и позволяет выполнять измерения по одному–пяти кругам точек, включая внутренний, средний и наружный круги; это помогает оценить конусность фланца. На каждом круге может быть от 6 до 180 измерительных точек. Программа графически и пошагово сопровождает весь процесс, а измерения можно проводить по полной окружности, по секции или частично. Сразу после измерения дисплейный блок показывает результат в трёхмерном виде. Расчёт можно выполнить непосредственно на месте с использованием трёхточечной привязки, метода наилучшего приближения или режима всех положительных значений, без перехода к отдельной компьютерной программе. Лазерный передатчик оснащён головкой с ручным вращением и возможностью отклонения лазерного луча на 90°. С дополнительными принадлежностями система позволяет проверять параллельность двух фланцев башни; для этой операции требуются два штатива и угловая призма. Дисплейный блок формирует отчёт с графиками и данными измерений, документируя сведения об измеряемом объекте.

Наименование производителя

Shaft Laser Alignment E910/E915 Flange System to Measure Flange Flatness of Windmill Towers
