Артикул: 272-667 Модель: ЮБТ-72(5К) Секция: Дополнительная

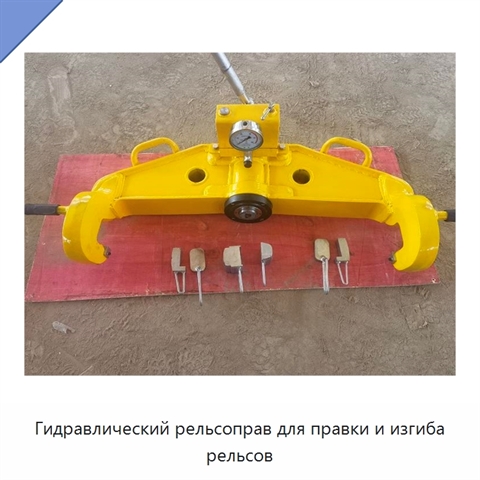

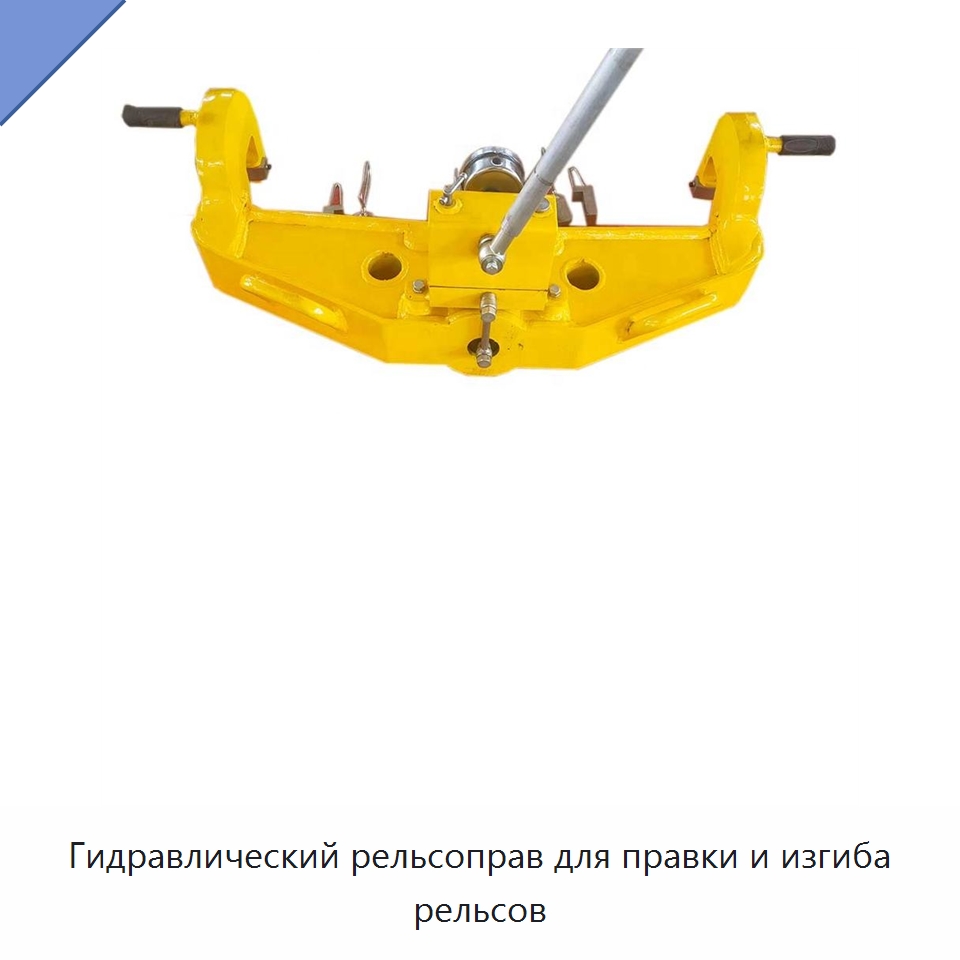

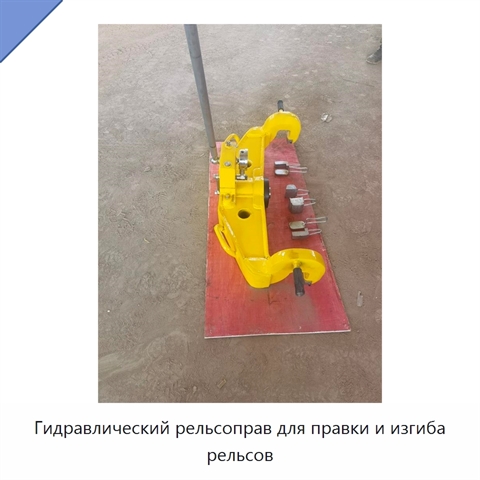

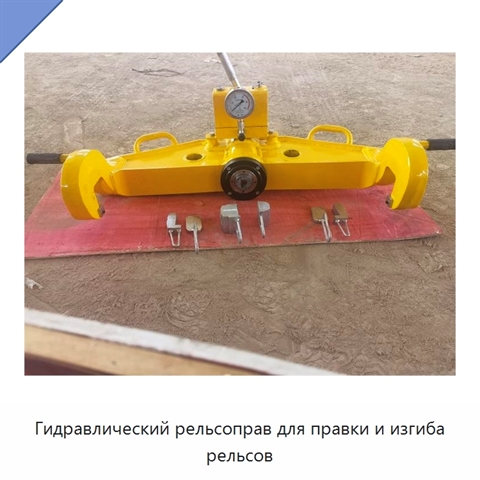

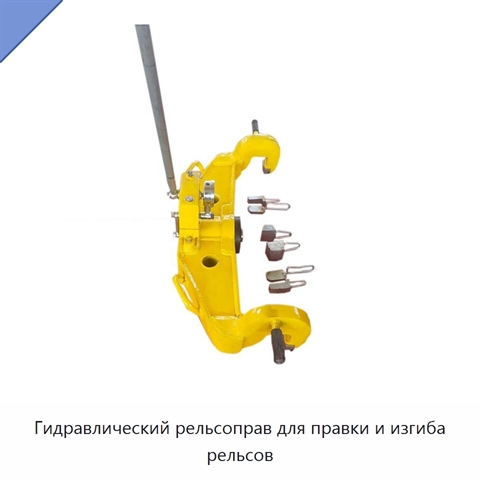

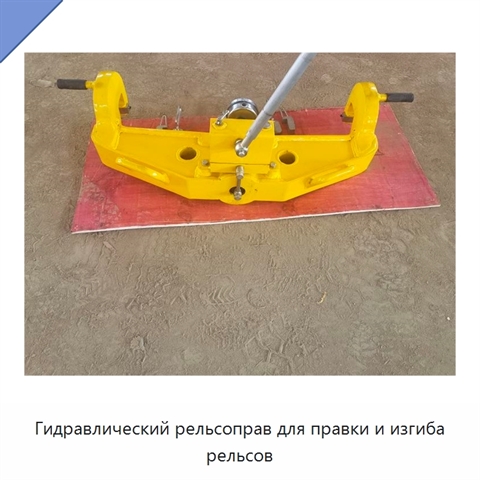

Гидравлический рельсоправ для правки и изгиба рельсов

Гидравлический рельсоправ выполнен на раме и оснащён ручной насосной станцией, гидроцилиндром, упорным блоком для рельса, крюковым рычагом с накладками для захвата рельса и соединительной масляной трубкой. При работе машину располагают горизонтально на остряковом или обычном рельсе. Упорный блок на штоке гидроцилиндра совмещают с центром шейки в деформированном участке, после чего крюковой рычаг плотно зацепляют за центр шейки с противоположной стороны. Возвратно-поступательное перемещение рычага ручного насоса подаёт масло в гидроцилиндр и повышает давление системы; выдвижение штока увеличивает усилие упорного блока, тогда как крюковые накладки с обеих сторон служат опорой. Возникающее воздействие вызывает пластическую деформацию, благодаря которой рельс выпрямляется или изгибается. Усилие для правки или изгиба составляет 500 кН, давление системы — 73 МПа, ход гидроцилиндра — 84 ± 2 мм, расстояние между точками опоры крюкового рычага — 1000 мм. Габариты машины — 1300 × 510 × 438 мм, масса с гидравлическим маслом — 138 кг.
Наименование производителяSharp Rail Straightening Machine Rail Straightening Rail Straightener Train Track Aligner, Double Hook Rail Straightener Tip Rail Horizontal Direction for Straightening Railway Rail Repairer Disassembles Easilyv, Hydraulic Double Groove Bender Rail Bender Single Hook Double Hook Rail Straightener
Задать вопрос Искать на Baidu

Какую задачу решает гидравлический рельсоправ

Гидравлический рельсоправ используют для выпрямления или изгиба острякового либо обычного рельса в месте деформации.
Выпрямление рельсов
Гибка металла

Характеристики ЮБТ-72(5К)

Модель (по базе 91Т)ЮБТ-72(5К)
Габариты (Д × Ш × В) (мм)1300 × 510 × 438 мм
Материалстандартный
Типрельсоправ
Гидравлический рельсоправ - гибкость поставки.
Мы учитываем, что каждый проект индивидуален. В связи с этим по запросу мы уточним, возможна ли донастройка технических характеристик, типоразмеров и комплектации ЮБТ-72(5К) под ваши требования (усилиями первого изготовителя или собственного завода в России).

Дата актуализации информации: 27.08.26

Производитель и параметры оборудования проверены.
