Артикул: 247-111 Модель: ХЭБ-54(4А) Секция: Дополнительная

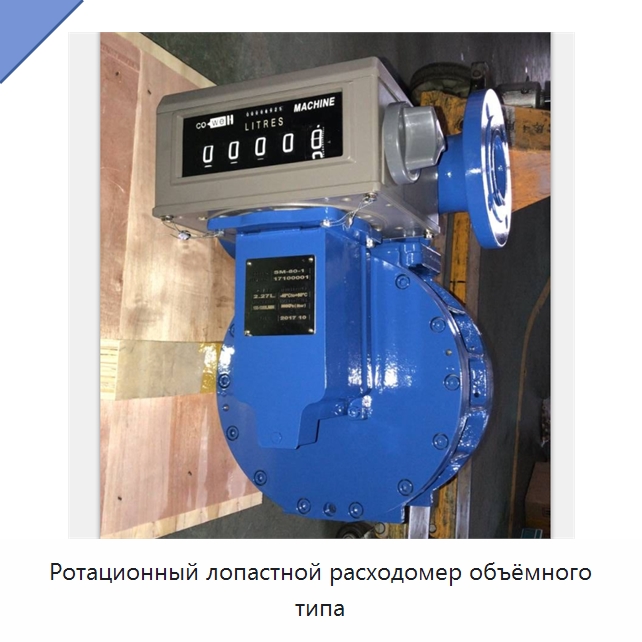

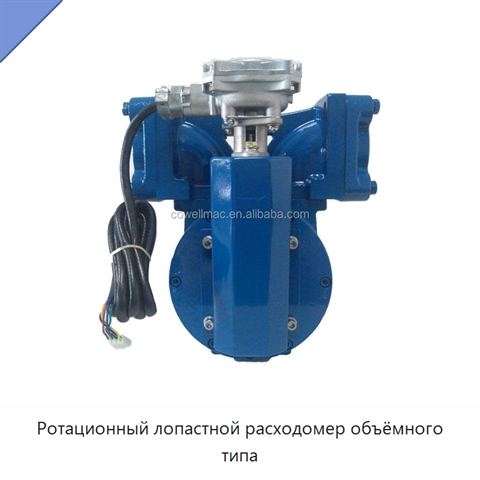

Ротационный лопастной расходомер объёмного типа

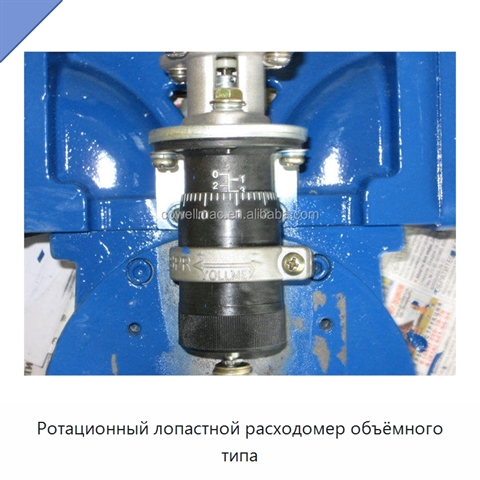

Конструкция расходомера предусматривает бесступенчатую регулировку для микроподстройки измерения. Специально разработанный линейный коллектор отделён от измерительной камеры, поэтому монтажные напряжения не передаются на измерительный узел. Низкие потери напора и простая конструкция с ротором и лопастями упрощают обслуживание и снижают его стоимость. Компенсация износа поддерживает точность прибора в течение всего срока эксплуатации. Расходомер работает с вязкими продуктами вязкостью до 800 сСт. Коллектор может быть стальным или алюминиевым; корпус выполнен из чугуна, крышки — из стали, ротор — из алюминия, лопасти — из углеродного материала, подшипники — из нержавеющей стали. Предусмотрены два типоразмера: 50 мм и 80 мм. Объём за один оборот составляет соответственно 0,4 л и 2,27 л. Максимальный расход — 24 м³/ч или 400 л/мин для меньшего типоразмера и 80 м³/ч или 1333 л/мин для большего; минимальный — 2,4 м³/ч или 40 л/мин и 8 м³/ч или 133,3 л/мин соответственно. Погрешность измерения — ±0,2 %, повторяемость — не более 0,05 %. Максимальное рабочее давление составляет 8 и 10 бар соответственно. Рабочий диапазон температуры — от −40 до +60 °C.
Наименование производителяSM-80 PD Rotary Vane Flow Meter (Loading & Unloading Flow Meter,fuel Dispenser Flow Meter)
Задать вопрос Искать на Baidu

Какую задачу решает лопастной расходомер

Ротационный лопастной расходомер применяют для измерения потока топлива при его загрузке, разгрузке и выдаче через топливораздаточные установки.
Перемещение грузов

Характеристики ХЭБ-54(4А)

Модель (по базе 91Т)ХЭБ-54(4А)
Конструкциялопастной расходомер
Принцип действиярасходомер объёмного вытеснения
Лопастной расходомер - гибкость поставки.
Каждый проект имеет свои особенности, и мы это учитываем. Именно поэтому по запросу мы уточним у производителя, возможна ли корректировка технических характеристик, типоразмеров и комплектации ХЭБ-54(4А) под условия применения (руками первого изготовителя или собственного производства в России).

Дата последней проверки актуальности данных: 14.09.26

Данные о производителе и характеристиках проверены.
