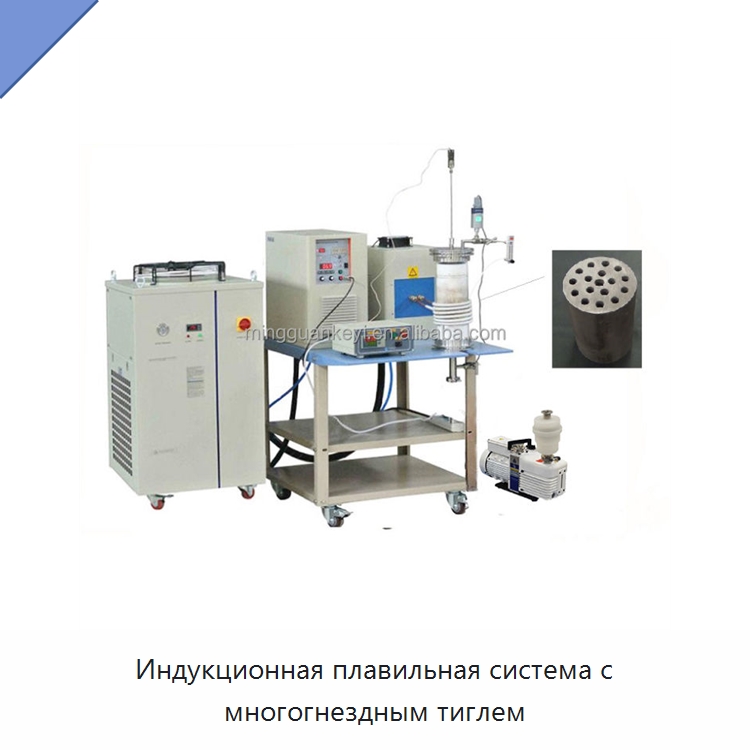

Индукционная плавильная система с многогнездным тиглем

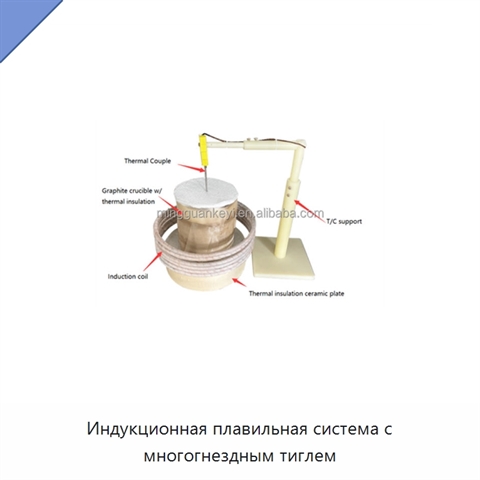

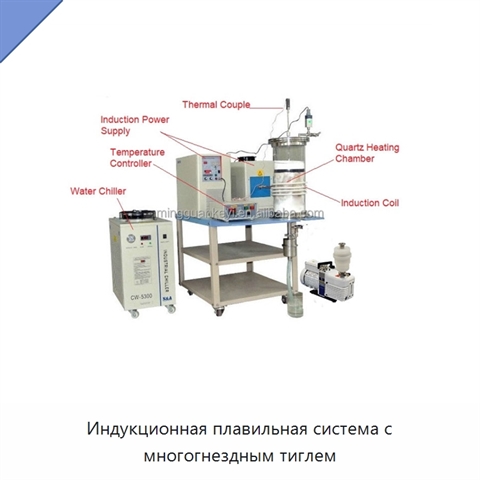

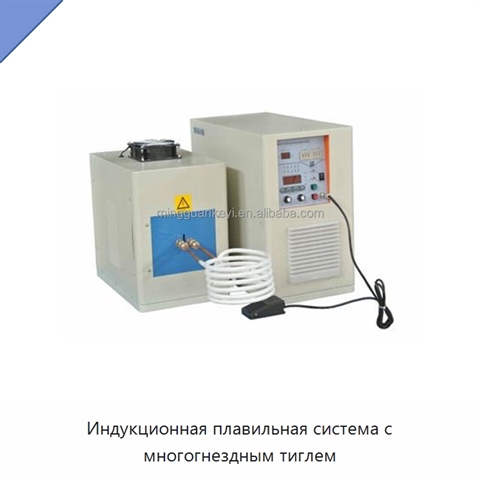

Индукционная плавильная система оснащена индукционным нагревателем с рабочим напряжением 220 В, частотой 50/60 Гц и трёхфазным подключением. Рабочий ток составляет 5–52 А, для цепи требуется автоматический выключатель на 60 А. Максимальная входная мощность равна 15 кВт, выходная частота составляет 30–80 кГц, рабочий цикл — 80%. Индукционная катушка имеет наружный диаметр 150 мм, внутренний диаметр 140 мм и высоту 65 мм. Предусмотрено воздушное охлаждение задним вентилятором, а также автоматическая защита по давлению воды, от перегрева и превышения мощности. Огнеупорная сборка из оксида алюминия включает нижнюю опору тигля, держатель тигля и крышку. Цифровой контроллер температуры поддерживает автоматическую ПИД-настройку и 30 программируемых сегментов для управления скоростью нагрева и охлаждения, а также временем выдержки. Точность регулирования составляет ±3 °C, непрерывный рабочий диапазон — 1000–2000 °C. Максимальная скорость нагрева равна 10 °C/с при 1000–1200 °C, 8 °C/с при 1200–1500 °C и 3–6 °C/с при 1500–1700 °C. Графитовый тигель высокой чистоты имеет 16 гнёзд диаметром 6 мм или 12 гнёзд диаметром 8 мм. Трёхслойный огнеупорный вкладыш рассчитан на температуру до 2000 °C. В комплект входят кварцевая трубка с открытыми обоими концами размером 130 × 122 × 360 мм, верхний шарнирный фланец из нержавеющей стали с вводом термопары 6,35 мм, игольчатым клапаном и штуцером, а также нижний фланец из нержавеющей стали с игольчатым клапаном и вакуумным портом. Угловой клапан, зажимы и сильфоны из нержавеющей стали предназначены для соединения с вакуумным насосом. Антикоррозионный ёмкостной мембранный вакуумметр, независимый от газа, имеет диапазон измерения до 3,8 × 10^-5 торр. В комплект входит адаптер постоянного тока 24 В, 1 А с входным напряжением 110–240 В и однофазным подключением. Водяной охладитель работает в диапазоне 5–30 °C, обеспечивает расход 58 л/мин и оснащён баком из нержавеющей стали объёмом 15 л. Пластинчато-роторный вакуумный насос обеспечивает производительность 156 л/мин и вакуум до 10^-2 торр; максимальная потребляемая мощность составляет 0,4 или 0,37 кВт. Система устанавливается на мобильную тележку со стальной рамой и рабочей поверхностью 600 × 800 мм.
