Плавильная печь с литьём всасыванием

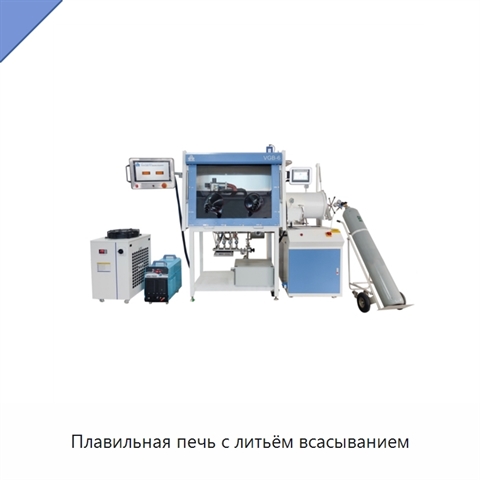

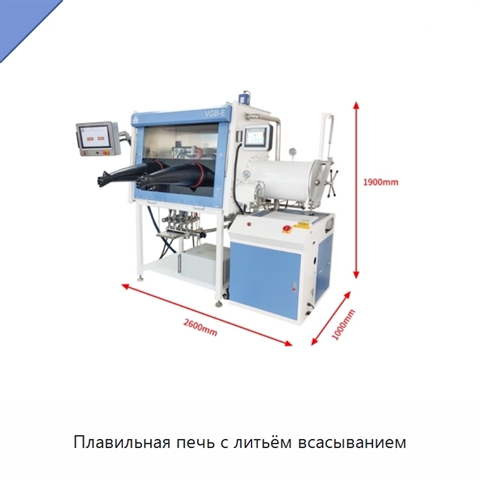

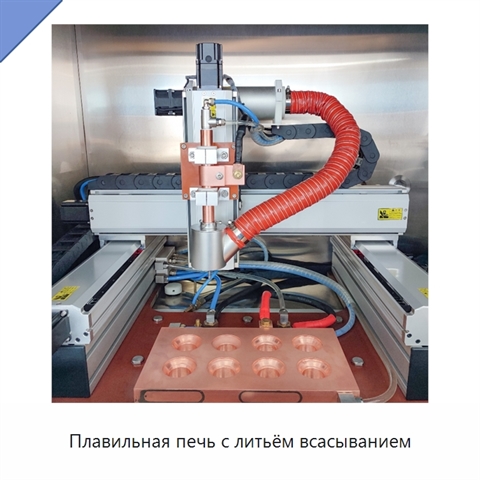

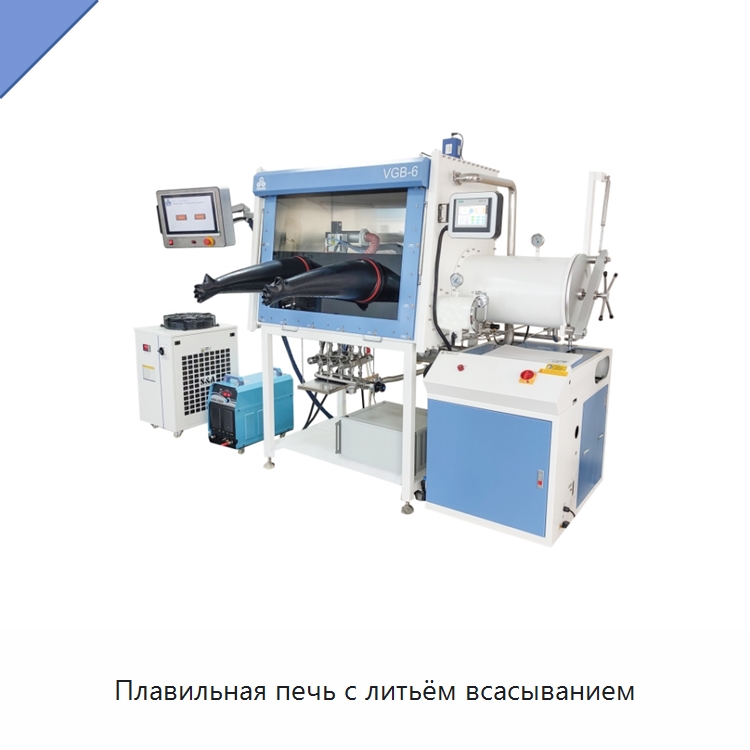

Плавильная печь включает перчаточный бокс, станок с перемещением по осям X, Y и Z и систему дуговой плавки. Предусмотрены конфигурации на 8, 16 или 32 станции, позволяющие одновременно обрабатывать несколько групп образцов. Верхний предел температуры плавления составляет 3500 °C. Перчаточный бокс оснащён одним передним окном размером 1200 × 900 × 750 мм и переходной камерой размером 360 × 600 мм и 150 × 300 мм. Одноколонная система очистки имеет циркуляционный вентилятор и функцию автоматической очистки. Газовая и автоматическая водяная системы очистки снижают содержание воды и кислорода в боксе до уровня менее 1 части на миллион. Внутри бокса установлены измеритель точки росы и анализатор кислорода с диапазоном 0–999 частей на миллион и точностью ±0,1 части на миллион. Нагревательный модуль обеспечивает регенерацию осушающего и раскисляющего реагентов, а автоматическая система регулирования поддерживает постоянное давление внутри бокса. Управление циркуляционной системой выполняется через сенсорный экран. Для плавки используется вольфрамовый электрод диаметром 6 мм с трубопроводом холодной воды; для ручной плавки предусмотрен электрод диаметром 4 мм с таким же охлаждением. Водоохлаждаемый тигель имеет диаметр 50 мм, форма для литья — 8 мм. Электропитание трёхфазное, частота составляет 50/60 Гц, мощность оборудования — менее 27 кВт. Номинальная входная мощность источника питания равна 24,5 кВА, номинальное напряжение холостого хода — 65 В, согласованное рабочее напряжение — 34 В, диапазон регулирования тока — 20–630 А. Для очистки бокса используется аргон, а для очистки восстановительной колонки — аргоноводородная смесь с содержанием аргона 0–95% и водорода 5–10%. Чистота газа составляет 99,999%, содержание воды и кислорода — не более 5 частей на миллион. Поджиг дуги выполняется на высокой частоте. Условия установки включают температуру окружающей среды 10–40 °C, влажность менее 75% и твёрдое ровное основание. Водоснабжение требует давления 0,2–0,4 МПа, температуры воды 15–25 °C и расхода 70 л/мин; для охлаждения используется водоохладитель. Масса основного блока составляет около 550 кг.

Наименование производителя

SP-MSM Series Lab Arc Melting Furnace Multi-Chamber Design With Suction Casting Device for Refractory Metal Ingots Manufacturing
