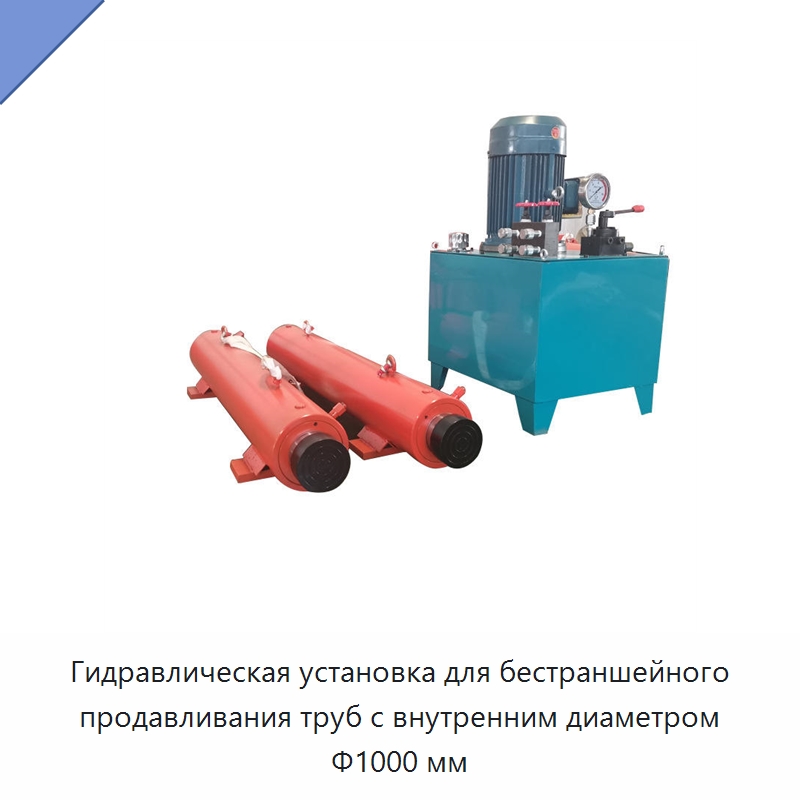

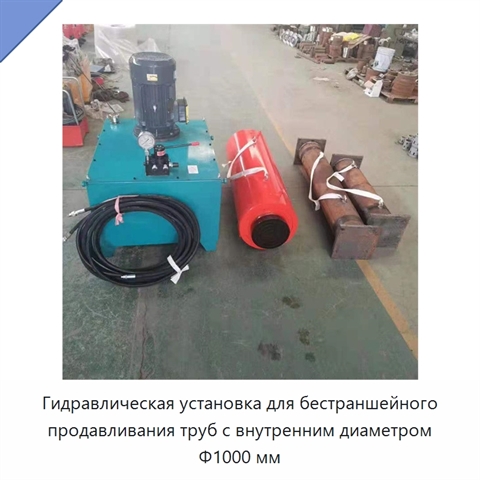

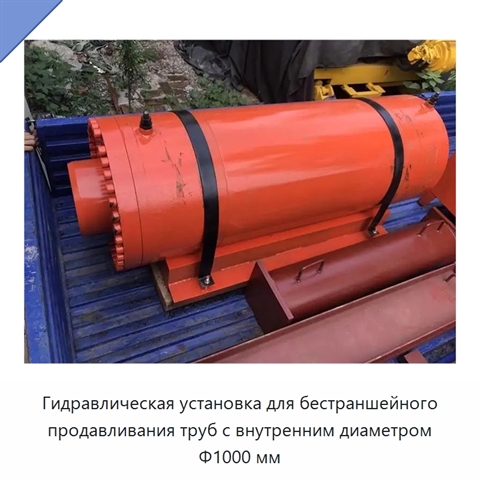

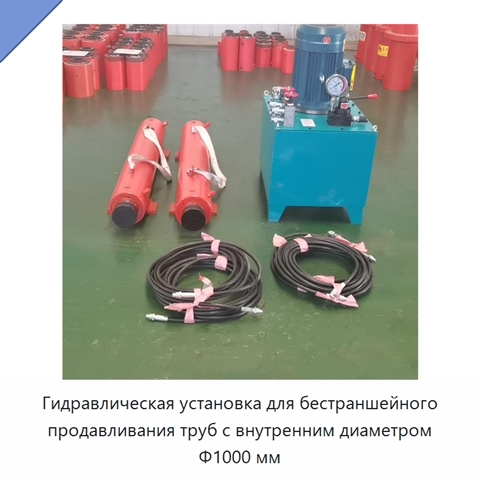

Гидравлическая установка для бестраншейного продавливания труб с внутренним диаметром Φ1000 мм

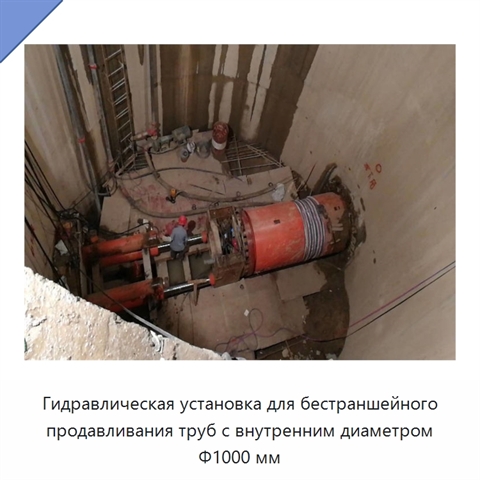

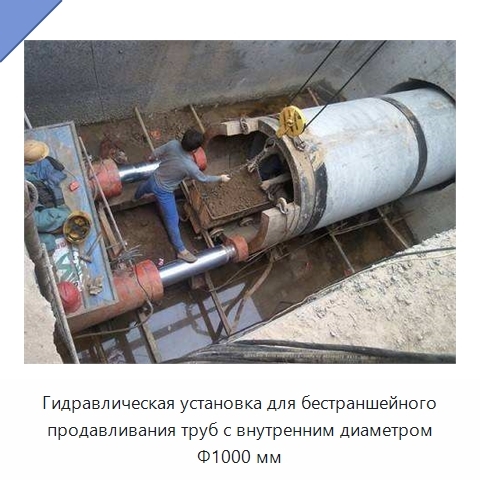

Гидравлическая установка предназначена для бестраншейной прокладки подземных трубопроводов методом продавливания без вскрытия поверхностного слоя. Из рабочего колодца инструментальная труба или проходческий комбайн перемещается через грунт усилием основных гидроцилиндров и промежуточной домкратной станции между трубами до точки приёма и подъёма. Следующий за рабочим органом трубопровод одновременно укладывается между двумя колодцами. Метод позволяет прокладывать трубопроводы под дорогами, железными дорогами, реками, наземными зданиями, подземными сооружениями и другими подземными трубопроводами. Установка оснащена гидравлической системой защиты от перегрузки и имеет водозащиту. Частота вращения регулируется бесступенчато, а для разных грунтовых условий предусмотрены различные режущие колёса. Крупный эксцентриковый конусный дробитель выполняет вторичное дробление породы, повышая эффективность её разрушения и облегчая отвод фрагментов. Скорость продавливания и расход пульпы регулируются непрерывно для согласования темпа продавливания с подачей пульпы. Внутренний диаметр трубы составляет Φ1000 мм, наружный — Φ1200 мм, диаметр расширения — Φ1100 / Φ1200 мм. Наружный диаметр и длина установки составляют Φ1220×3600 мм. Мощность двигателей режущих колёс равна 15×2 кВт, крутящий момент — 89 кН·м, частота вращения — 0-2.8-3.9 об/мин. Система корректировки направления состоит из трёх цилиндров с усилием 480 кН на каждый цилиндр и углом поворота 3°; мощность её двигателя составляет 2.2 кВт. Диаметр пульпопровода равен Φ100 мм. Система продавливания оснащена двумя гидроцилиндрами с усилием 1500 кН и ходом 1250×2 мм. Мощность двигателей подпиточного и разгрузочного насосов составляет по 22 кВт, мощность двигателя нагнетательного насоса — 11 кВт. Общая мощность установки равна 47.2 кВт, масса — 6000 кг.
