Артикул: 208-819 Модель: ДМУ-58(1В) Секция: Дополнительная

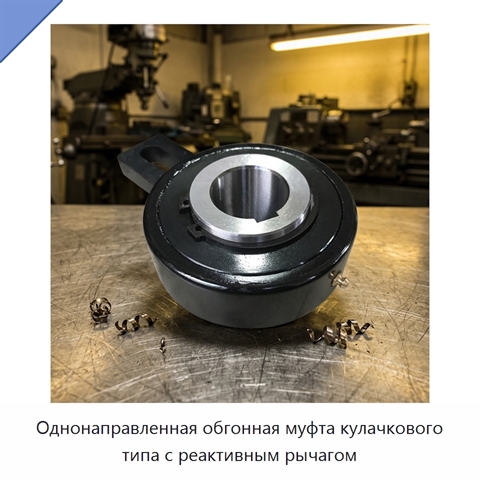

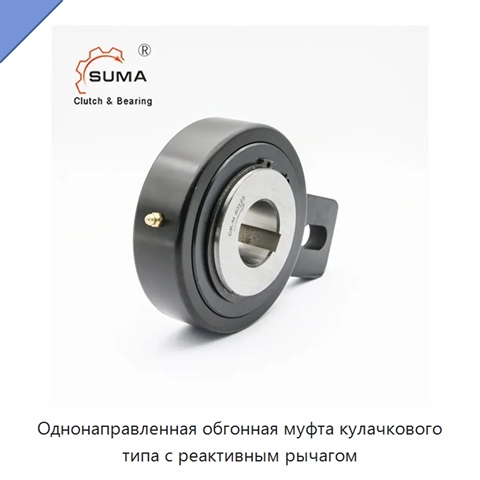

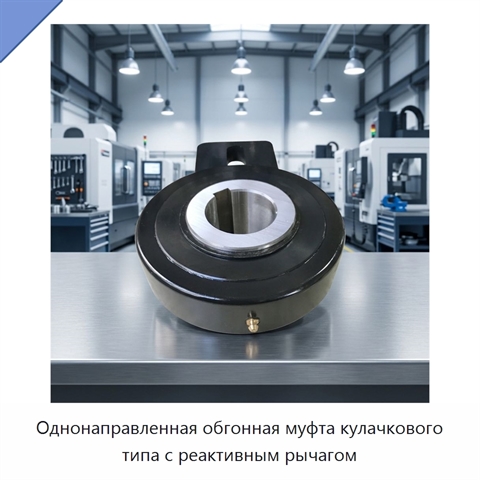

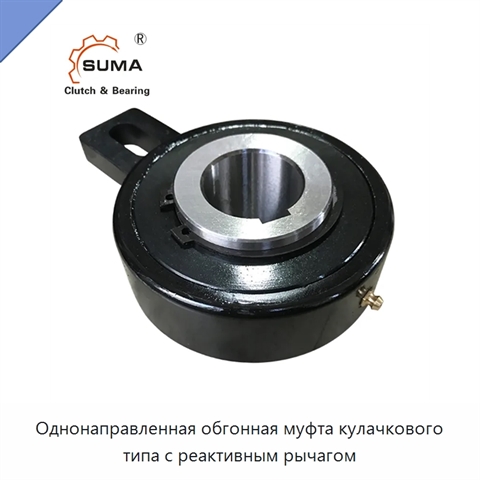

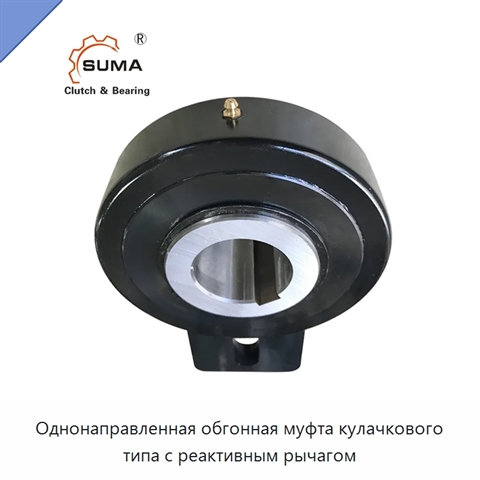

Однонаправленная обгонная муфта кулачкового типа с реактивным рычагом

Однонаправленная обгонная муфта кулачкового типа оснащена сепараторами с заклинивающими элементами. Внутренняя и наружная обоймы центрируются втулками, а крутящий момент передаётся от вала к внутренней обойме через шпонку; допуск вала должен соответствовать h6. При работе в качестве устройства блокировки обратного хода рычаг, закреплённый на наружной обойме, устанавливается между двумя кронштейнами; в другом варианте в петлевое отверстие вставляется штифт. Фиксация на станине машины останавливает вращение муфты. Для прерывистой подачи рычаг крепится продольно через отверстие под толкатель или аналогичный элемент. Рычагу необходим зазор, допускающий осевое перемещение и предотвращающий перегрузку втулок. Муфта поставляется со смазкой. Она изготовлена из стали, снабжена герметичными уплотнениями и имеет класс точности p0.
Наименование производителяSprag Type Cam Clutch GVG Series GVG90 One Way Backstop Freewheel Bearing with Arm Torque
Задать вопрос Искать на Baidu

Какую задачу решает обгонная муфта с реактивным рычагом

Обгонная муфта используется как устройство блокировки обратного хода или для прерывистой подачи на производственных предприятиях.
Прерывистая подача

Характеристики ДМУ-58(1В)

Модель (по базе 91Т)ДМУ-58(1В)
Материалсталь
Класс точностиp0
Тип уплотненийгерметичные
Типсерия GVG
Обгонная муфта с реактивным рычагом - гибкость поставки.
Мы учитываем, что каждый проект индивидуален. В связи с этим по запросу мы уточним, возможна ли донастройка технических характеристик, типоразмеров и комплектации ДМУ-58(1В) под ваши требования (усилиями первого изготовителя или собственного завода в России).

Дата последней проверки актуальности данных: 17.08.26

Данные о производителе и характеристиках проверены.
