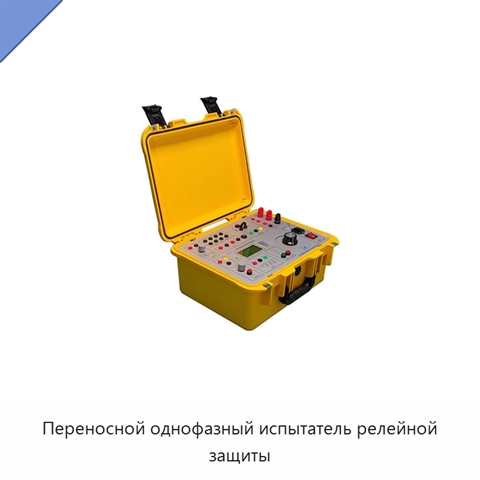

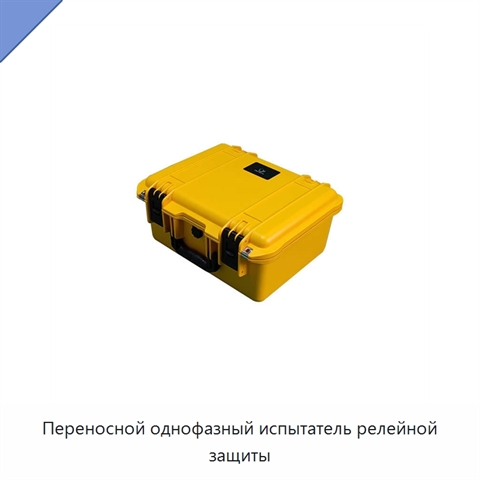

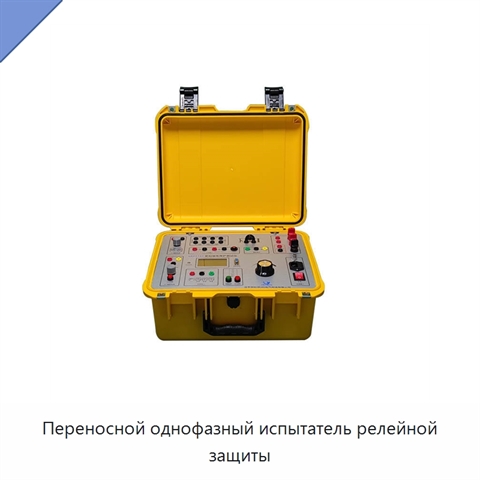

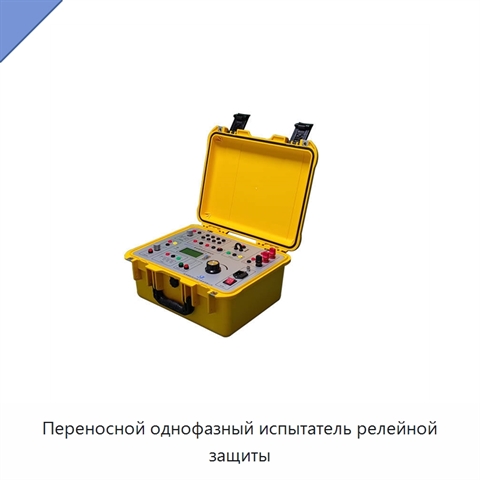

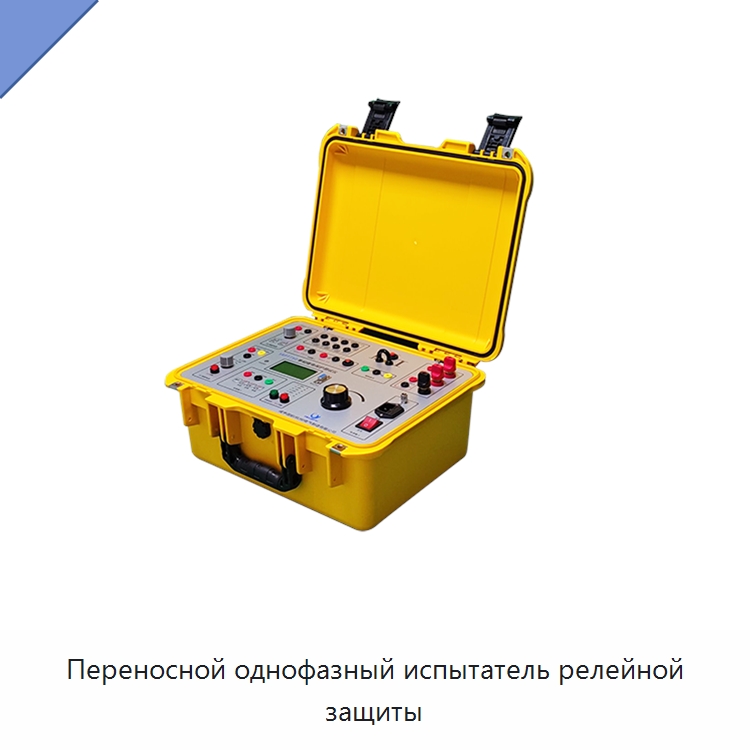

Переносной однофазный испытатель релейной защиты

Испытатель релейной защиты управляется однокристальным микрокомпьютером и оснащён двумя независимыми выходными контурами. Три выхода включают полностью изолированный мощный основной канал с регулируемыми током и напряжением переменного и постоянного тока, вспомогательный канал переменного рабочего тока и напряжения и канал постоянного рабочего питания; автоматическая защита срабатывает при коротком замыкании, перегрузке и выходе за диапазон, максимальный выходной ток равен 0–150 А, переменный выходной ток регулируется в пределах 0–100 А, переменный выход имеет диапазон 0–250 В при токе до 3 А, а постоянный — 0–300 В при токе до 2 А. Предусмотрена встроенная проверка характеристик трансформаторов тока. ЖК-цифровой вольтамперметр отображает значения переменного и постоянного тока и напряжения, потенциал и состояние контакта; для переменного тока измеряются значения 0–250 В с погрешностью ±0,5 % по истинному среднеквадратическому значению и 0–20 А с погрешностью ±0,5 %, а для постоянного тока — 0–300 В с погрешностью ±0,3 % и 0–10 А с погрешностью ±0,5 %. Встроенный миллисекундомер поддерживает работу с контактом при потенциале до 250 В и двойное измерение, измеряет интервалы 0–999999 мс, автоматически сбрасывается после достижения верхнего предела, имеет разрешение 1 мс и погрешность ±1 мс. Питание выполняется от сети переменного тока 220 В ±15 % при частоте 50 Гц ±1 Гц; потребляемая мощность превышает 2 кВт, а сетевой предохранитель рассчитан на 10 А и 250 В. Конструкция отличается небольшими размерами и малой массой.

Наименование производителя

SRPT-750 Portable Single Phase 12V 24V Power Relay Protection Tester
