Станок плазменной резки с ЧПУ для труб и стальных профилей с функцией фасочной резки

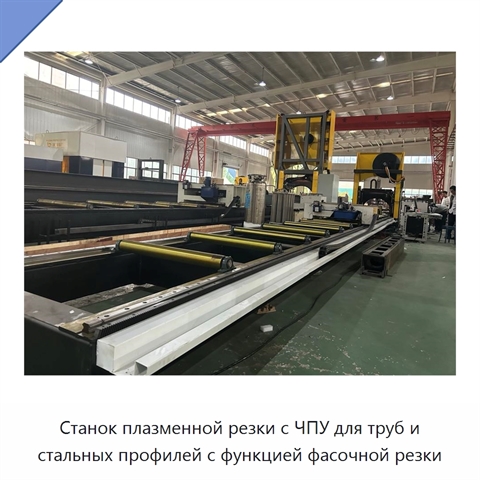

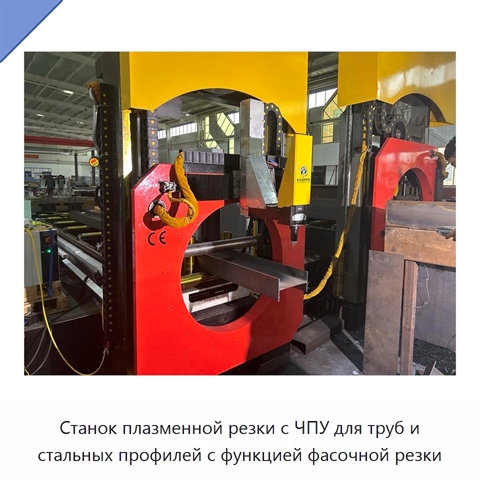

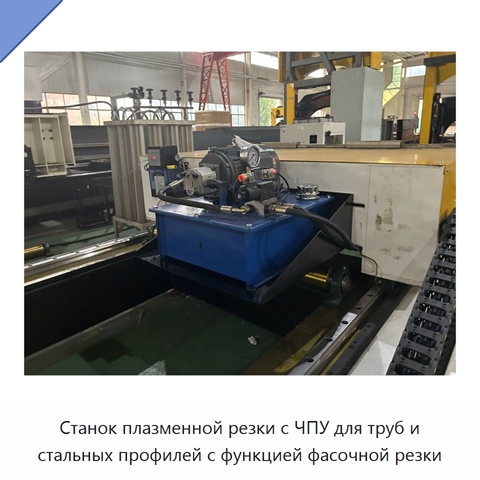

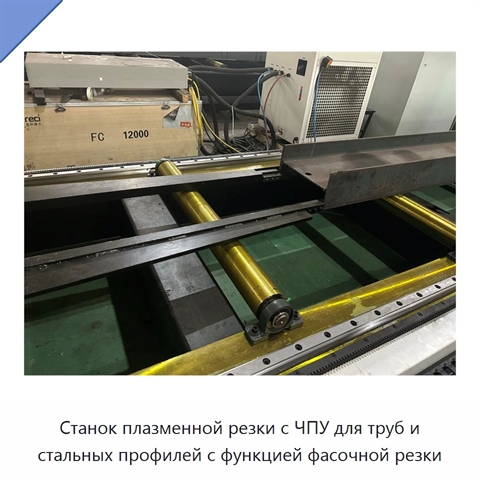

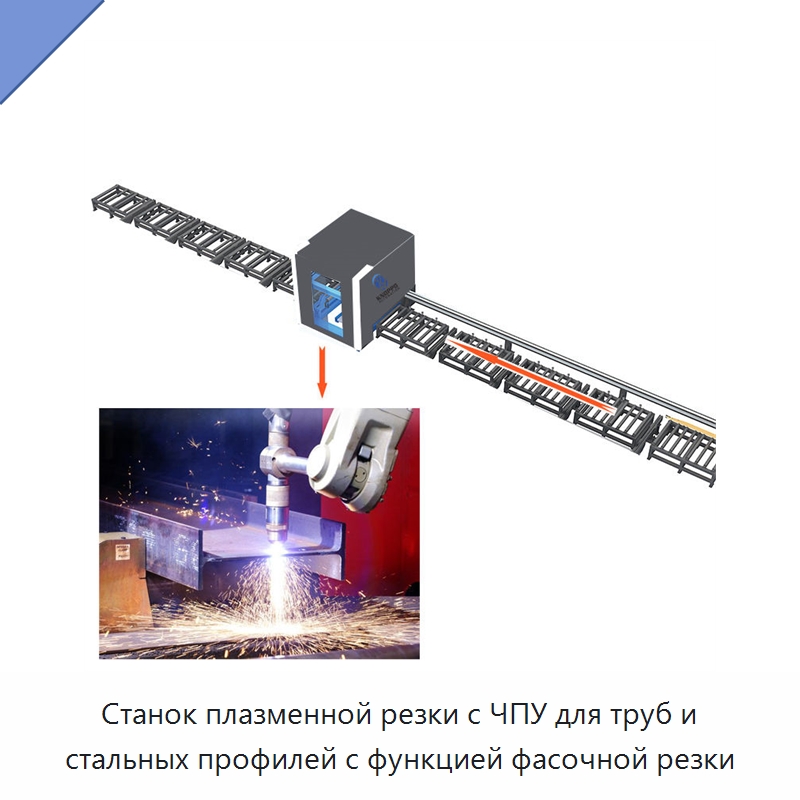

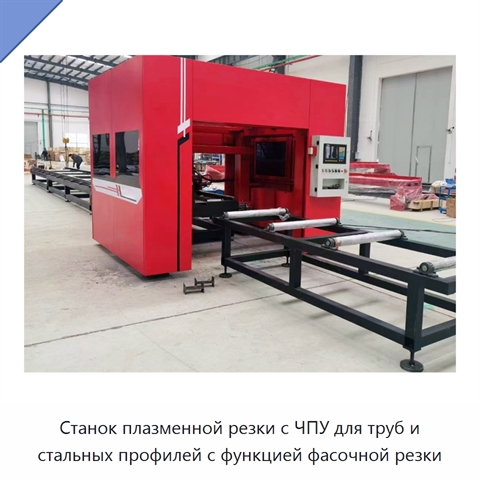

Станок плазменной резки с ЧПУ предназначен для горячей обработки Н-образных и двутавровых балок, швеллеров, уголков, бульбовых профилей, труб и пересекающихся профильных форм. Конструкция включает режущий узел, роликовую раму, загрузочную тележку, рельсовый путь и станцию передачи готовых профилей. Автоматическая подача обеспечивает точную резку при минимальном ручном вмешательстве. Общая длина станка составляет 18 000 мм, эффективная длина резки — 12 м; длина резки и диаметр могут настраиваться. Размер балки рассчитан на диапазон 50–1500 мм. Плазменный способ обработки применяется для углеродистой конструкционной и нержавеющей стали, а также для латуни, меди, алюминиевого сплава и алюминия. Станок выполняет прямой и косой рез фиксированной длины, торцевую обработку и фасочную резку под углом ±45°. Толщина реза составляет 0,5–20 мм, толщина прожига — 1–45 мм. Точность резки по длине достигает ±1,5 мм, скорость резки регулируется в диапазоне 10–2000 мм/мин, а скорость перемещения — 10–6000 мм/мин. Тяжёлая станина обеспечивает устойчивость, долговечность и точность работы. Система управления автоматически оптимизирует порядок резки и траектории, поддерживает файлы трёхмерного моделирования, пакетное формирование кодов, статистику ошибок структурированных деталей, вывод отчёта по материалам, предварительный просмотр трёхмерных компонентов и оптимизацию комплектов. Предусмотрены различные варианты пересекающейся фасочной резки, лазерное сканирование формы для устранения отклонений положения, защита горелки от столкновений и динамическая перфорация, защищающая сопло и изнашиваемые детали. Автоматическое позиционирование, управление паузой, ускорением и замедлением, возврат по исходной траектории, а также онлайн- и офлайн-программирование поддерживают работу станка в разных режимах.
