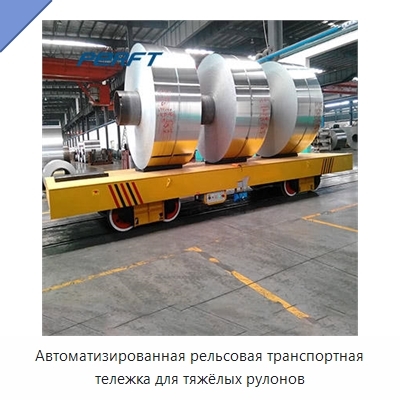

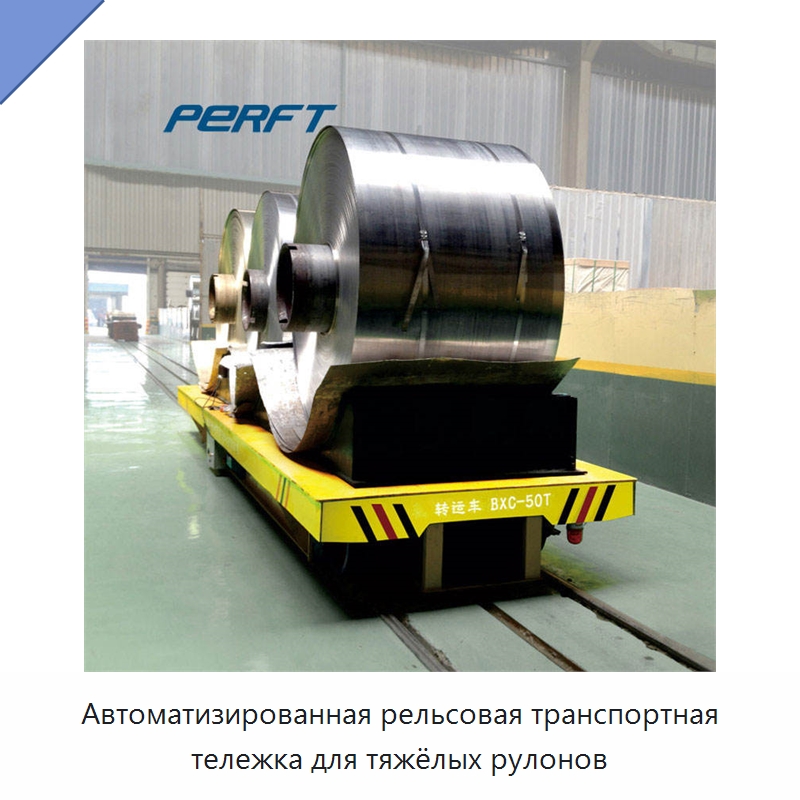

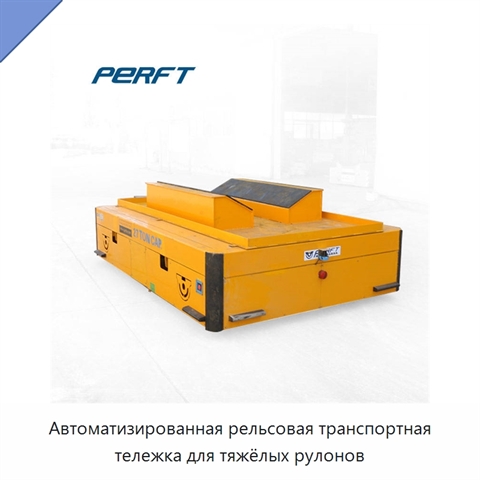

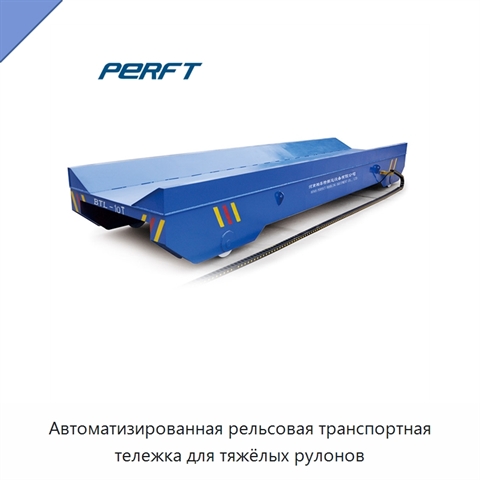

Автоматизированная рельсовая транспортная тележка для тяжёлых рулонов

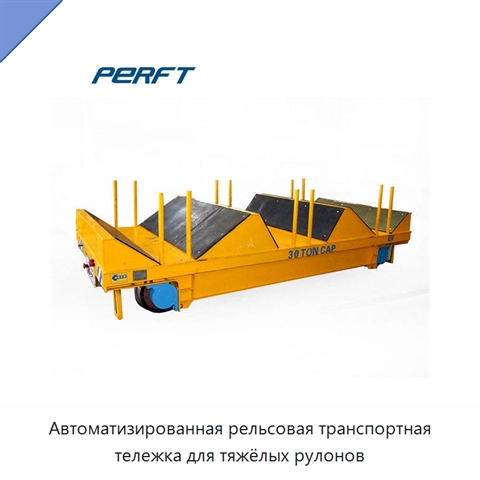

На платформе автоматизированной рельсовой транспортной тележки установлены V-образная опора и ролики, удерживающие рулон от падения. Размер опоры выбирается с учётом диаметра рулона, а расстояние между роликами регулируется по этому диаметру; оба элемента выполнены съёмными. Линейка включает исполнения номинальной грузоподъёмностью 2, 20, 50, 100 и 150 т. Для них в порядке увеличения грузоподъёмности размеры платформы (длина × ширина × высота) составляют 2000 × 1500 × 450, 4000 × 2200 × 550, 5500 × 2500 × 650, 6500 × 2800 × 900 и 10000 × 3000 × 1200 мм. Колёсная база равна 1200, 2800, 4200, 4900 и 7000 мм, а внутренняя ширина рельсовой колеи — 1200, 1435, 1435, 2000 и 2000 мм. Диаметры колёс для тех же исполнений равны 270, 350, 500, 600 и 600 мм, количество колёс — 4, 4, 4, 4 и 8, дорожный просвет — 50, 50, 50, 75 и 75 мм. Максимальная нагрузка на колесо составляет 14,4, 77,7, 174, 343,8 и 265,2 кН, а справочная масса тележки — 2,8, 5,9, 8, 14,6 и 26,8 т.
