Артикул: 121-709
Модель: БГУ-57(4Л)
Секция: Дополнительная

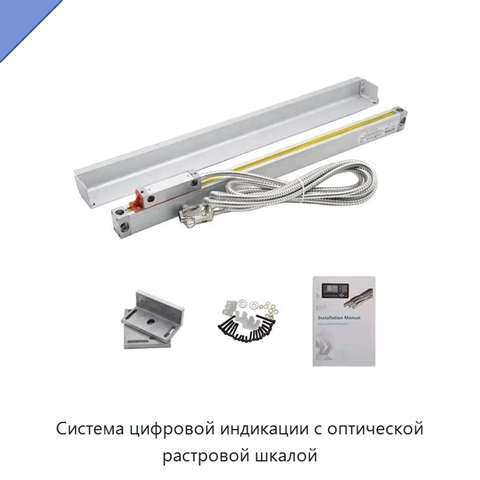

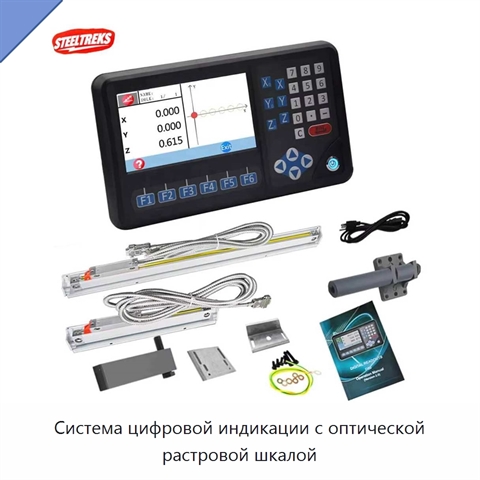

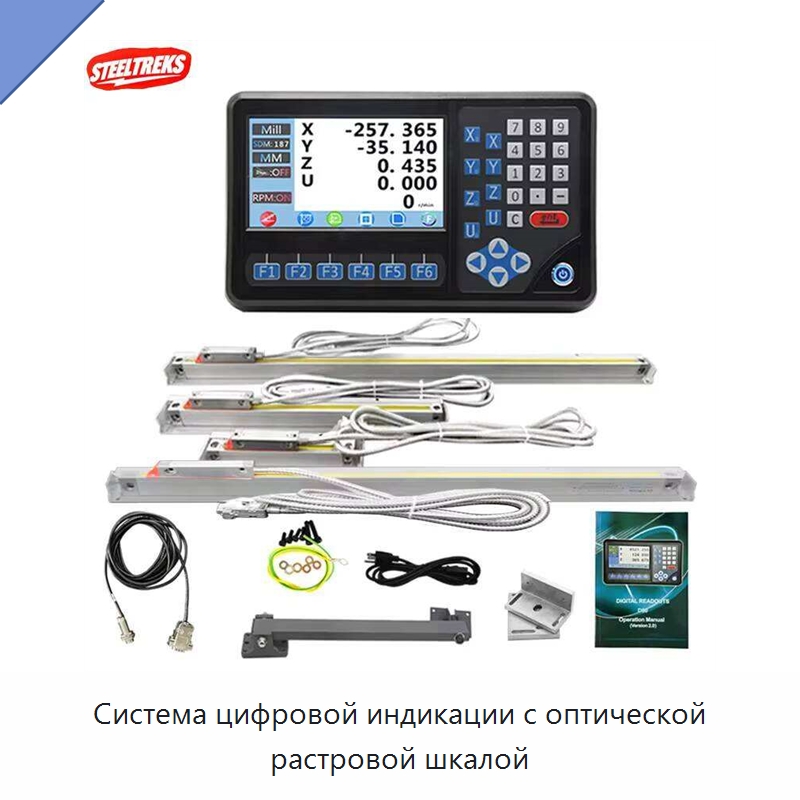

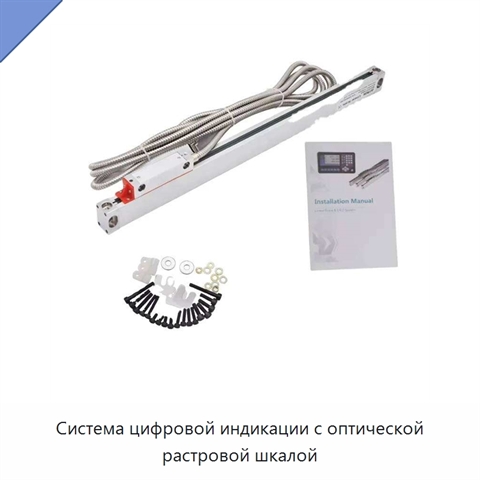

Система цифровой индикации с оптической растровой шкалой
Система оснащена цифровым ЖК-экраном с многоязычной индикацией и механической клавиатурой. Поддерживается работа с 2, 3, 4 или 5 осями и выбор линейного или поворотного энкодера. Функции включают обнуление, восстановление данных, ввод значений, переключение между метрической и дюймовой системами, сохранение данных при отключении питания, линейную и нелинейную компенсацию, настройку направления счёта и центрирование. Доступны калькулятор, переключение радиуса и диаметра, суммирование осей, цифровая фильтрация, измерение конусности, обработка прямоугольной полости, измерение частоты вращения, память для 16 наборов инструментов, динамическая графика и предварительный просмотр чертежа. Потребляемая мощность составляет 15 Вт, рабочий диапазон температуры — от -10 до 60 °C, частота питания — 50–60 Гц, входная частота — 4 МГц, входной сигнал — 5 В. Разрешение индикации выбирается из значений 0,1; 0,2; 0,5; 1; 2; 2,5; 5; 10 и 50 мкм. Стандартная шкала имеет длину измерения 50–1100 мм и поперечное сечение 20,5 × 31 мм, узкая — 50–600 мм и 18 × 23 мм, увеличенная — 50–3000 мм и 27 × 44 мм. Для всех вариантов предусмотрены точность 5 мкм и 10 мкм/м, максимальная скорость перемещения 60 м/мин, нулевая точка отсчёта 50 мм/шт., защита IP55 и разрешение 5 и 1 мкм. Выходной сигнал и напряжение шкал составляют 5 В. При ходе 200 мм полная длина стандартной шкалы равна 333 мм, увеличенной — 355 мм, узкой — 318 мм.
Задать вопрос Искать на Baidu
Какую задачу решает система цифровой индикации
Система цифровой индикации применяется на токарных и фрезерных станках для отображения координат по нескольким осям.
Характеристики БГУ-57(4Л)
Модель (по базе 91Т)БГУ-57(4Л)
Классsteeltreks
Входная частота4 МГц
Входной сигнал5 В
Количество осей2, 3, 4, 5 осей
Основные функцииОбнуление; восстановление данных; ввод значений; переключение между метрической и дюймовой системами; сохранение данных при отключении питания; выбор энкодера (поворотный или линейный); линейная компенсация; нелинейная компенсация; функция калькулятора; настройка направления счёта; координаты; центрирование
Полная длина стандартной шкалы при ходе 200 мм200 мм + 133 мм = 333 мм
Полная длина увеличенной шкалы при ходе 200 мм200 мм + 155 мм = 355 мм
Полная длина узкой шкалы при ходе 200 мм200 мм + 118 мм = 318 мм
Потребляемая мощность15 Вт
Рабочая температураот -10 до 60 °C
Разрешение индикатора0,1 мкм; 0,2 мкм; 0,5 мкм; 1 мкм; 2 мкм; 2,5 мкм; 5 мкм; 10 мкм; 50 мкм
Специальные функцииПростая функция; плавная функция; переключение радиуса и диаметра; суммирование осей; цифровая фильтрация; измерение конусности; обработка прямоугольной полости; измерение частоты вращения; память для 16 наборов инструментов; динамическая графика; предварительный просмотр чертежа

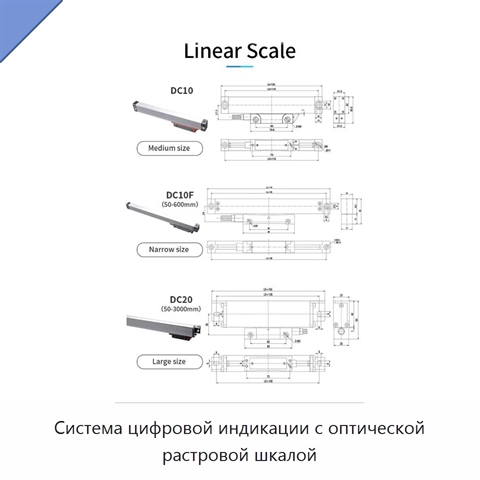

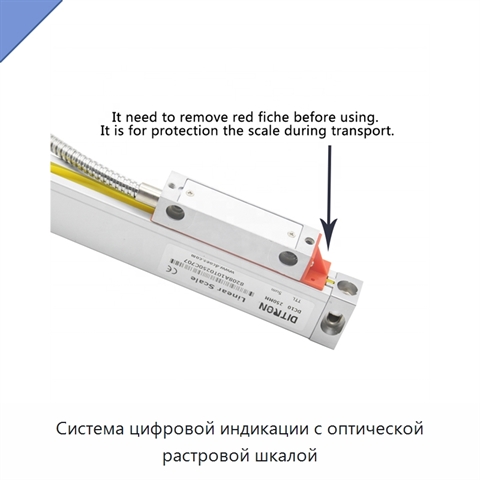

Стандартная линейная шкалаДлина измерения 50–1100 мм; поперечное сечение 20,5 × 31 мм; точность 5 мкм, 10 мкм/м; максимальная скорость перемещения 60 м/мин; нулевая точка отсчёта 50 мм/шт.; степень защиты IP55; разрешение 5 мкм, 1 мкм; выходной сигнал 5 В; напряжение 5 В
Тип клавиатурыМеханическая клавиатура
Увеличенная линейная шкалаДлина измерения 50–3000 мм; поперечное сечение 27 × 44 мм; точность 5 мкм, 10 мкм/м; максимальная скорость перемещения 60 м/мин; нулевая точка отсчёта 50 мм/шт.; степень защиты IP55; разрешение 5 мкм, 1 мкм; выходной сигнал 5 В; напряжение 5 В
Узкая линейная шкалаДлина измерения 50–600 мм; поперечное сечение 18 × 23 мм; точность 5 мкм, 10 мкм/м; максимальная скорость перемещения 60 м/мин; нулевая точка отсчёта 50 мм/шт.; степень защиты IP55; разрешение 5 мкм, 1 мкм; выходной сигнал 5 В; напряжение 5 В
Частота питания50–60 Гц
Система цифровой индикации - гибкость поставки.
Мы знаем, что задачи каждого проекта отличаются. Поэтому по вашему запросу мы готовы рассмотреть возможность адаптации технических характеристик, типоразмеров и комплектации БГУ-57(4Л) под конкретные условия применения (силами первого производителя или силами нашего завода в России).
Мы знаем, что задачи каждого проекта отличаются. Поэтому по вашему запросу мы готовы рассмотреть возможность адаптации технических характеристик, типоразмеров и комплектации БГУ-57(4Л) под конкретные условия применения (силами первого производителя или силами нашего завода в России).
Дата последней сверки данных: 05.10.26
Производитель и характеристики проверены.
