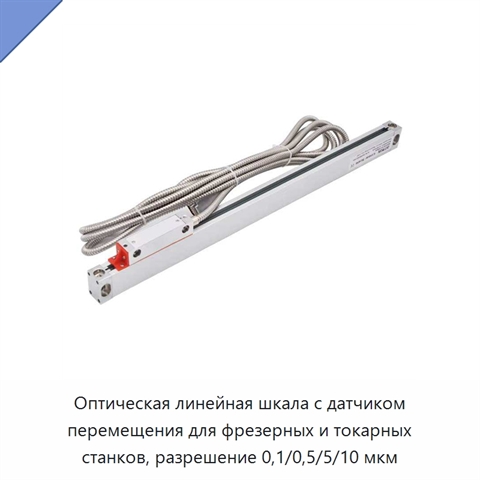

Оптическая линейная шкала с датчиком перемещения для фрезерных и токарных станков, разрешение 0,1/0,5/5/10 мкм

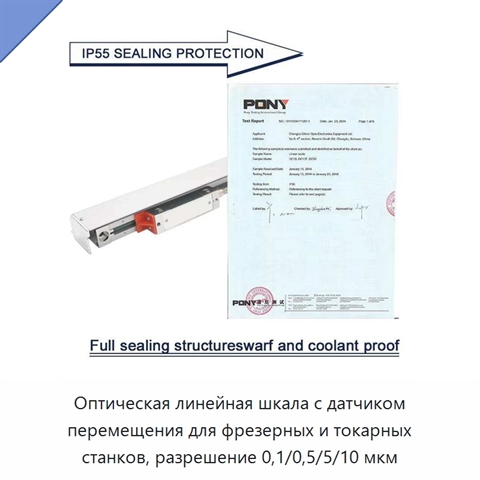

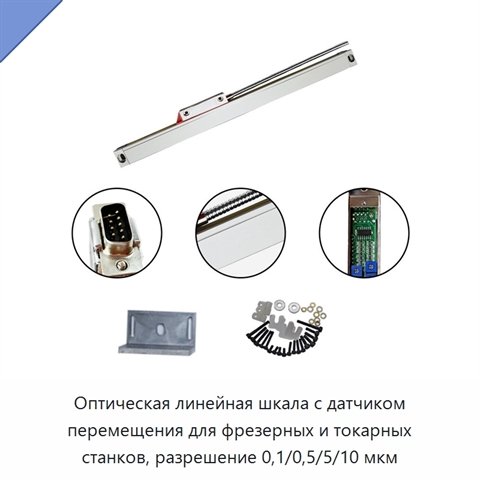

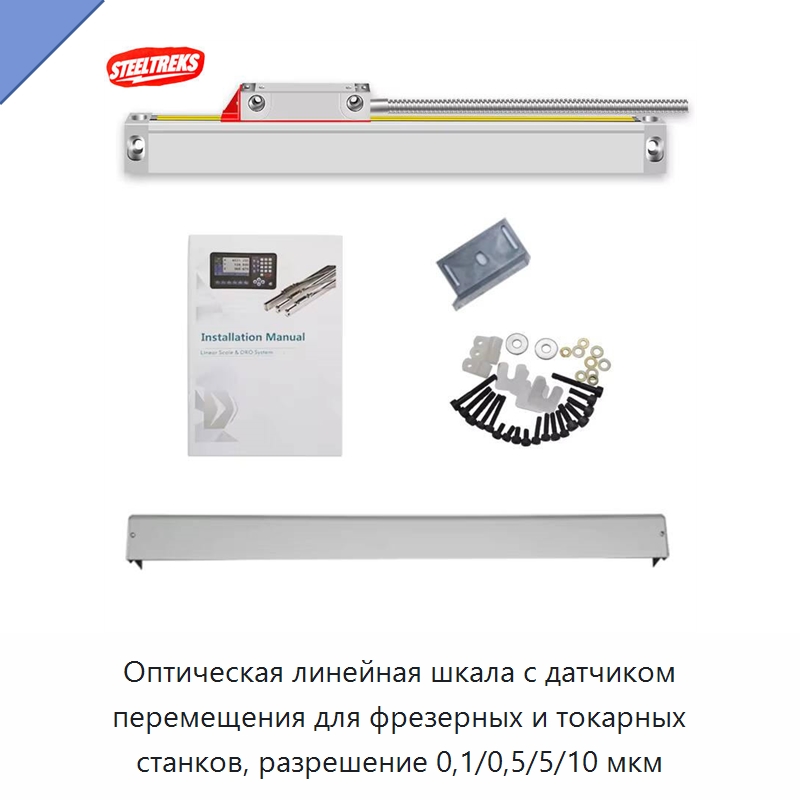

Оптическая линейная шкала с датчиком линейного перемещения предназначена для фрезерных и токарных станков. Значения разрешения составляют 0,1, 0,5, 5 и 10 мкм, диапазоны измерительной длины — 50–600, 50–1100 и 50–3000 мм, а значения точности — 3, 5 и 10 мкм/м. Варианты исполнения имеют сечение профиля 18 × 23, 20,5 × 31 или 27 × 44 мм. Шкала формирует выходной сигнал 5 В ТТЛ, работает при температуре от −10 до +60 °C и допускает скорость перемещения до 60 м/мин. Опорные точки расположены через каждые 50 мм. В качестве измерительной основы используется прецизионная стеклянная решётка, а оптическая система работает с одним источником света. Подвижная часть выполнена с подшипниками для лёгкого перемещения и повторного позиционирования. Сигнальный кабель защищён многослойной экранирующей сеткой и гибкой металлической оболочкой, обеспечивающими водозащиту и устойчивость к помехам. Считывающая головка изготовлена из анодированного алюминиевого сплава. Пылезащитная крышка выполнена из специальной резины, сочетающей скребковые свойства, коррозионную стойкость и малое трение. Компонентная конструкция упрощает монтаж, техническое обслуживание и ремонт линейного энкодера; изделие защищено от воды и пыли.

Наименование производителя

Steeltreks 0.1um/0.5um/5um/10um Resolution Optical Linear Scale/Linear Position Displacement Sensor for Milling/Lathe Machine
