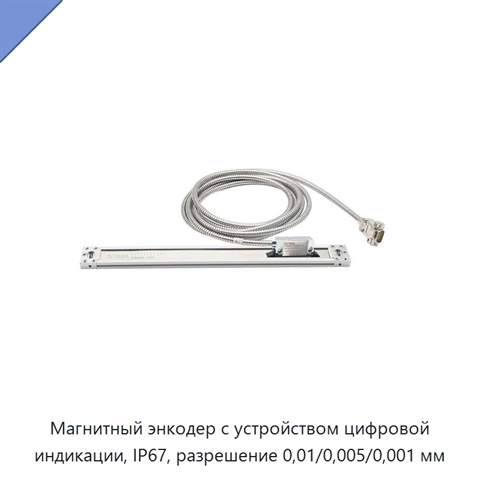

Магнитный энкодер с устройством цифровой индикации, IP67, разрешение 0,01/0,005/0,001 мм

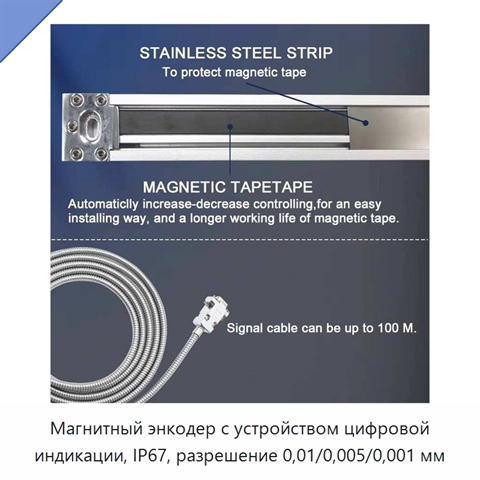

Магнитный энкодер с устройством цифровой индикации имеет металлический корпус и герметичную конструкцию со степенью защиты IP67. Он защищён от загрязнения охлаждающей водой, смазочно-охлаждающей жидкостью и металлической пылью, поэтому рассчитан на эксплуатацию в тяжёлых условиях. Магнитная считывающая головка не соприкасается с магнитной лентой, что уменьшает повреждение шкалы из-за трения и продлевает срок службы. Простая конструкция облегчает установку, а автоматическая регулировка усиления снижает требования к монтажу; зазор между головкой и лентой может составлять 3 мм. Светодиод с красной и зелёной индикацией служит для настройки и регулировки. Энкодер поддерживает разрешение 0,01, 0,005 или 0,001 мм; при разрешении 0,005 мм максимальная скорость достигает 150 м/мин. Точность составляет 0,02 мм/м, повторяемость — 1 импульс. Питание осуществляется напряжением 4,7–7,5 В при токе 35 мА; защита от обратной полярности и перенапряжения действует в диапазоне от −20 до +20 В. Выходной сигнал имеет уровни транзисторно-транзисторной логики: высокий уровень — 5 В при 20 мА, низкий уровень — 0,5 В при 20 мА. Падение напряжения в кабеле составляет около 4,8 мВ/м без нагрузки и около 12,5 мВ/м при нагрузке 120 Ом; максимальная длина кабеля — 200 м. Диапазон рабочей температуры составляет от −10 до +80 °C, а температуры хранения — от −40 до +85 °C. Энкодер может использоваться на камнерезном и камнеобрабатывающем, металлообрабатывающем, вязальном, упаковочном и автоматизированном оборудовании, включая фрезерные и токарные станки.

Наименование производителя

Steeltreks Hand Tools IP67 Protection 0.005mm/0.001mm Digital Sensor Magnetic Scale Encoder with DRO for Milling /Lathe Machine
