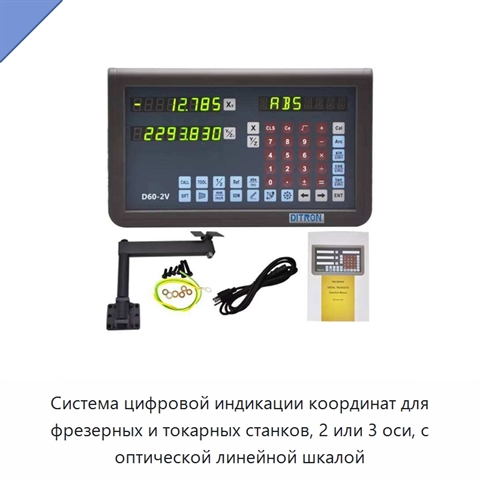

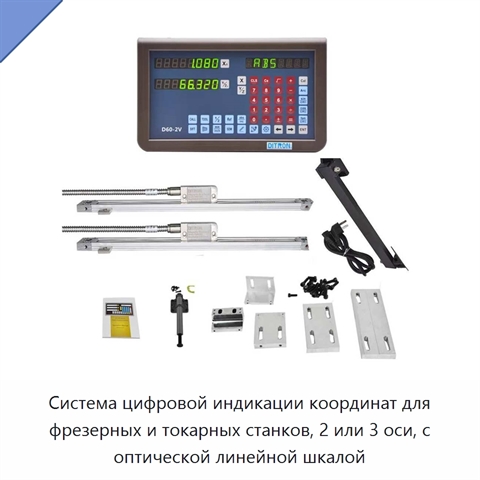

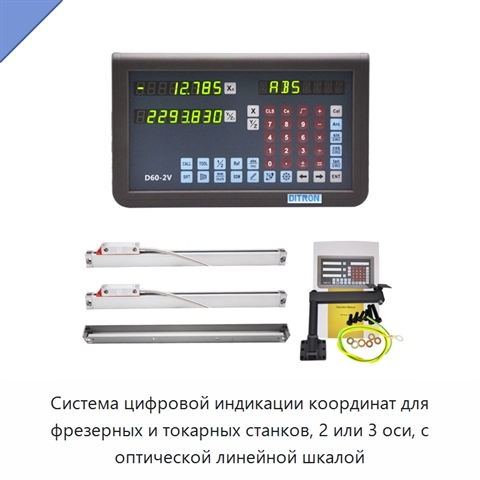

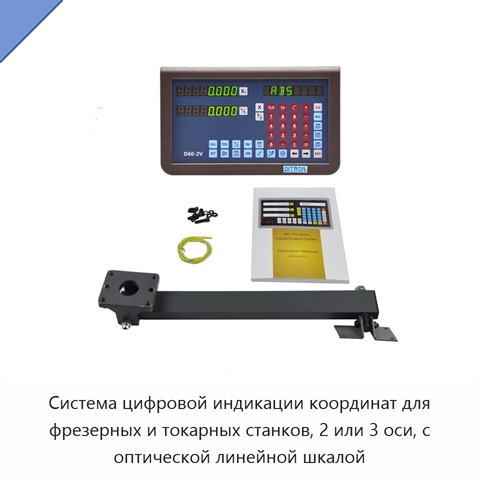

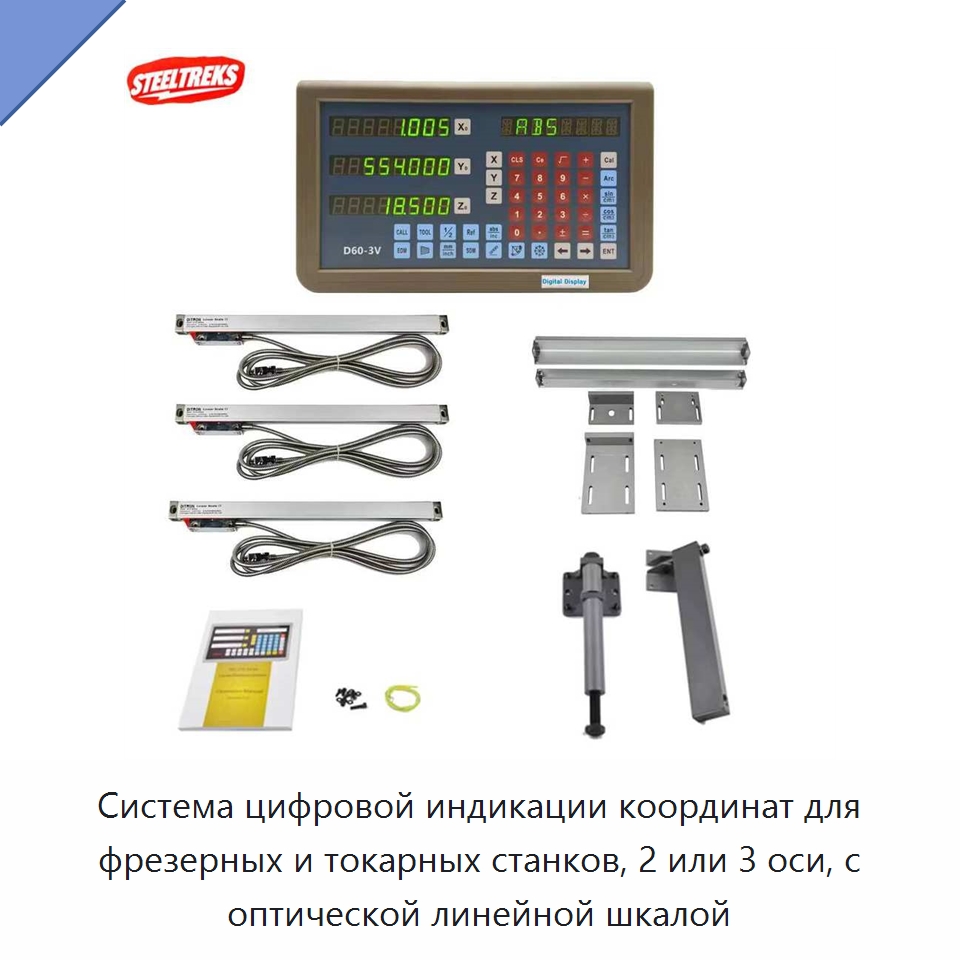

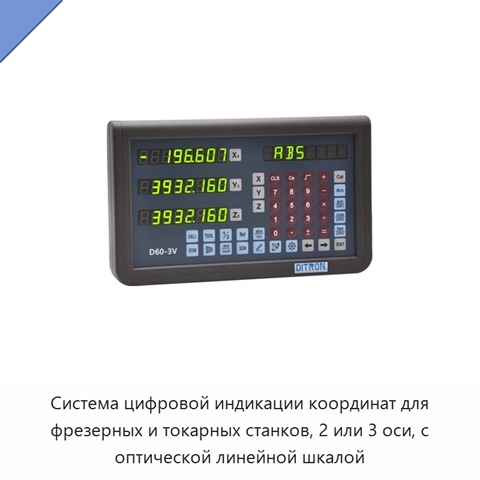

Система цифровой индикации координат для фрезерных и токарных станков, 2 или 3 оси, с оптической линейной шкалой

Система цифровой индикации предназначена для фрезерных, расточных, токарных, шлифовальных и электроэрозионных станков. Она работает по двум или трём координатным осям и использует оптическую линейную шкалу. Восьмиразрядный дисплей имеет зелёную светодиодную индикацию. Корпус изготовлен из алюминия, а ввод команд выполняется с мембранной клавиатуры. Входной сигнал — 5 В ТТЛ, максимальная входная частота — 4 МГц, кратность умножения частоты — 4. Потребляемая мощность составляет 15 Вт; питание осуществляется переменным током частотой 50–60 Гц. Рабочая температура составляет от −10 до +60 °C. Система допускает более 100 000 включений и выключений, а цифровая фильтрация служит для точного и стабильного счёта. Функции включают обнуление, восстановление данных, ввод координат, переключение между метрическими и британскими единицами, сохранение данных после отключения питания, выбор энкодера, настройку разрешения, линейную и нелинейную компенсацию, а также выбор направления счёта. Поддерживаются абсолютный и инкрементальный режимы координат, память на 200 наборов координат и 200 наборов инструментов, хранение данных референтной линейки, калькулятор, деление пополам и спящий режим. Специальные режимы охватывают измерение конуса, преобразование радиуса и диаметра, работу с простым и плавным радиусом, электроэрозионную обработку, обработку скосов и прямоугольных полостей.
