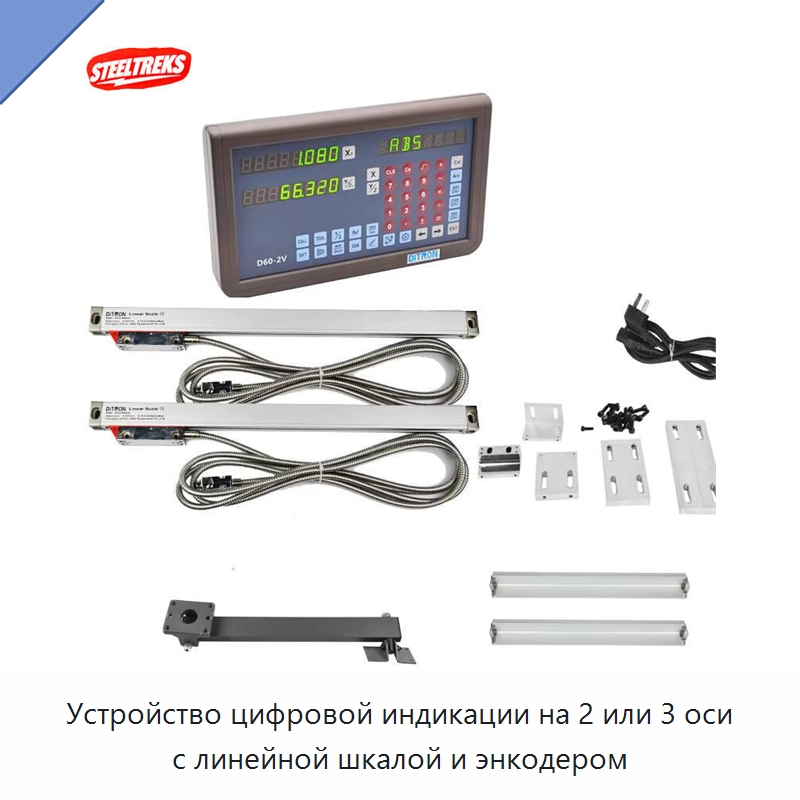

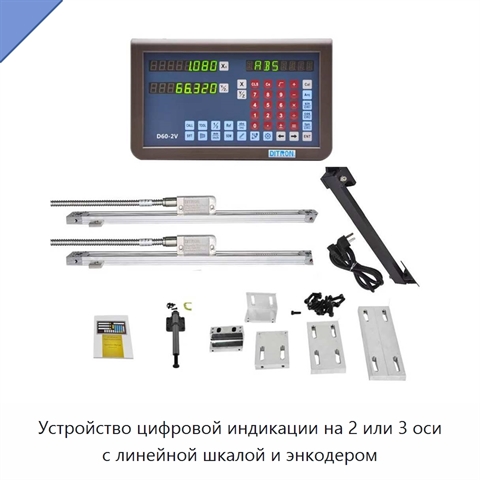

Устройство цифровой индикации на 2 или 3 оси с линейной шкалой и энкодером

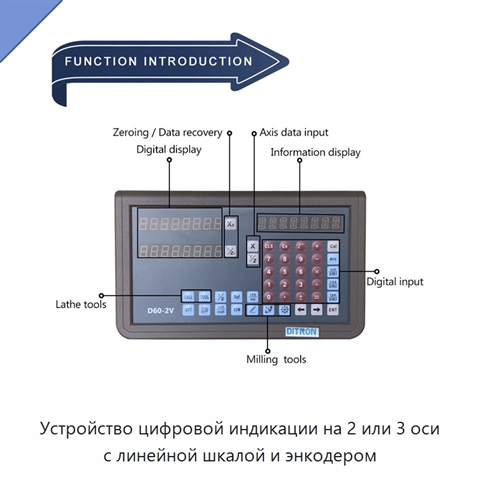

Устройство цифровой индикации рассчитано на работу по 2 или 3 осям и используется с линейной шкалой, оснащённой энкодером. Вход принимает логические уровни 5 В, максимальная входная частота составляет 4 МГц, а умножение частоты выполняется с коэффициентом четыре. Потребляемая мощность — 15 Вт, частота питания — 50–60 Гц, рабочая температура — от −10 до +60 °C. Управление осуществляется с помощью мембранной клавиатуры. Разрешение настраивается на 0,1; 0,2; 0,5; 1; 5 или 10 м. Устройство отображает координаты в метрических и дюймовых единицах, работает с абсолютными и относительными координатами, выполняет обнуление, ввод координат и восстановление данных. Доступны память после отключения питания, выбор энкодера, настройка разрешения, выбор направления счёта, линейная и нелинейная компенсация, сохранение опорной координаты, калькулятор, функция половинного значения и режим сна. Память рассчитана на 200 наборов координат и 200 наборов инструментов. Специальные функции охватывают линейное и круговое деление, простое вычисление радиуса, плавное радиусное сопряжение, измерение конусности, переключение радиуса и диаметра, суммирование второй и третьей осей, цифровую фильтрацию, электроэрозионную обработку, обработку фасок и прямоугольных карманов. Устройство совместимо с токарными, ручными фрезерными, расточными, шлифовальными и электроэрозионными станками.

Наименование производителя

Steeltreks Sino Digital Readout /dro Lathe 2 Axis/3 Axis Dro with High Accuracy Linear Scale Encoder for Manual Milling Machine
