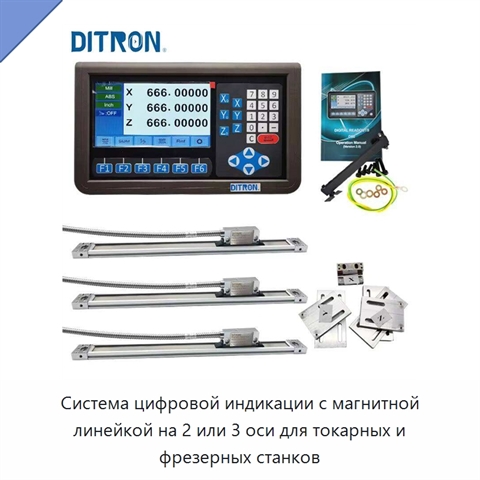

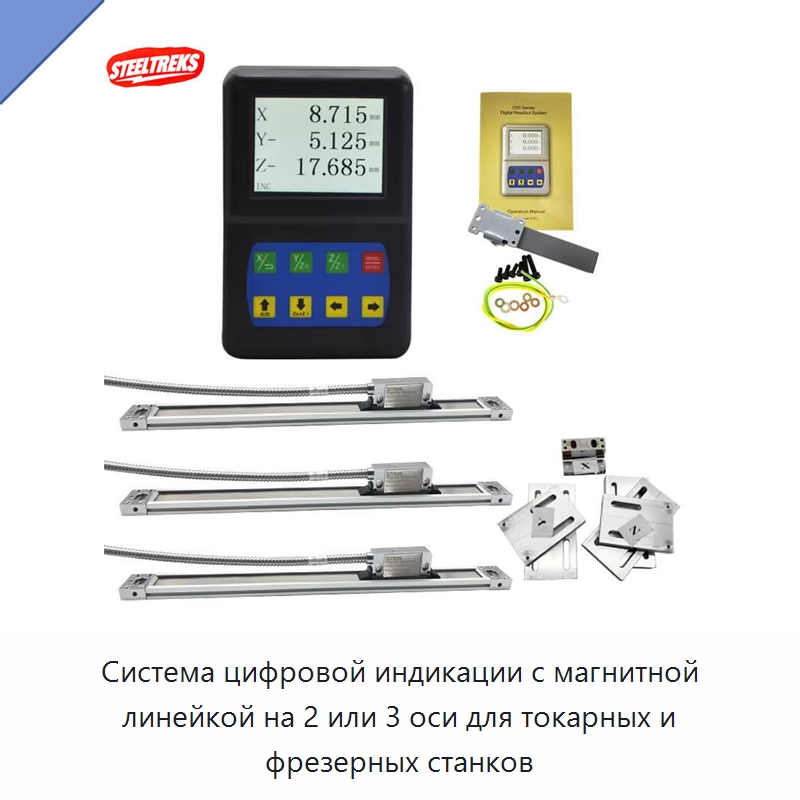

Система цифровой индикации с магнитной линейкой на 2 или 3 оси для токарных и фрезерных станков

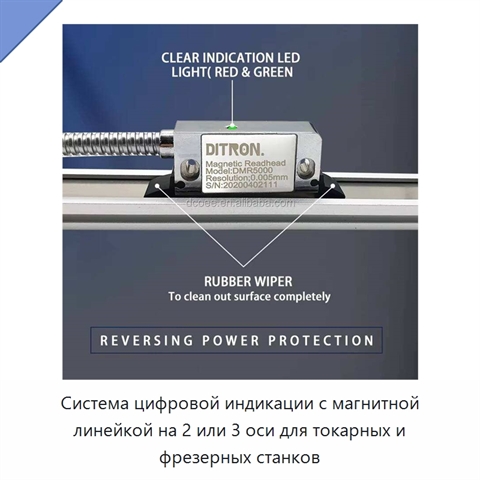

Система цифровой индикации с магнитной линейкой рассчитана на 2 или 3 оси и предназначена для токарных и фрезерных станков. Восьмизначный зелёный светодиодный индикатор закрыт защитной плёнкой, улучшающей распознаваемость показаний. Магнитная считывающая головка не соприкасается с магнитной линейкой, поэтому риск повреждения из-за трения снижен. Корпус выполнен из металла, а герметичная конструкция устойчива к воздействию воды, смазывающе-охлаждающей жидкости и металлической пыли. Цифровая фильтрация повышает точность и стабильность подсчёта. Рабочее напряжение составляет 4,7–7,5 В, потребляемый ток — 35 мА, а защита от обратной полярности и перенапряжения действует в диапазоне −20…+20 В. Выходной сигнал имеет уровень ТТЛ: высокий уровень составляет 2,5 В при токе 20 мА, низкий — 0,5 В при токе 20 мА. Падение напряжения в кабеле без нагрузки составляет около 4,8 мВ/м, при нагрузке 120 — около 12,5 мВ/м. Система работает при температуре от −10 до +80 °C и хранится при температуре от −40 до +85 °C. Разрешение составляет 0,01 / 0,005 / 0,001 мм, точность — 0,02 мм/м, повторяемость — 1 импульс. Максимальная длина кабеля составляет 200 м. Система также подходит для оборудования, применяемого при обработке камня и металла, а также для вязальных, упаковочных и автоматизированных машин.

Наименование производителя

Steeltreks Tool Magnetic Scale Digital Readout System 2 Axis/3 Axis Dro Display for Lathe Milling Machine OEM Customized Support
