Испытательный прибор для контроля целостности анкерных болтов

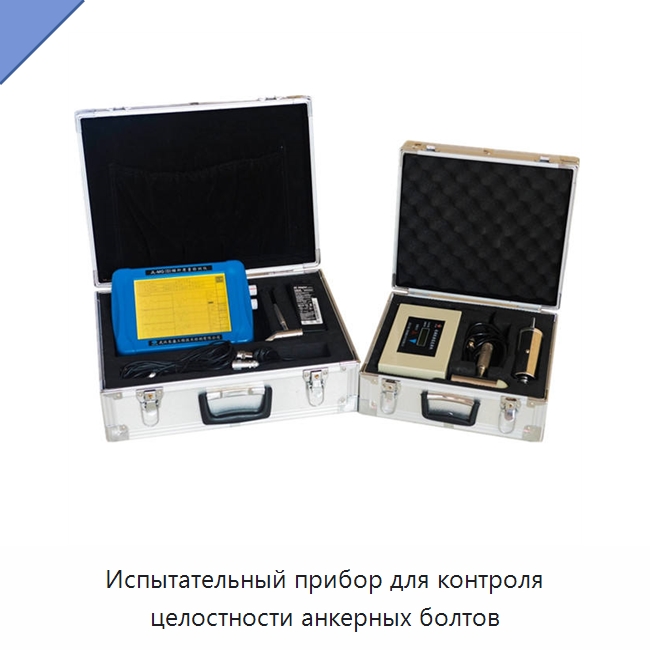

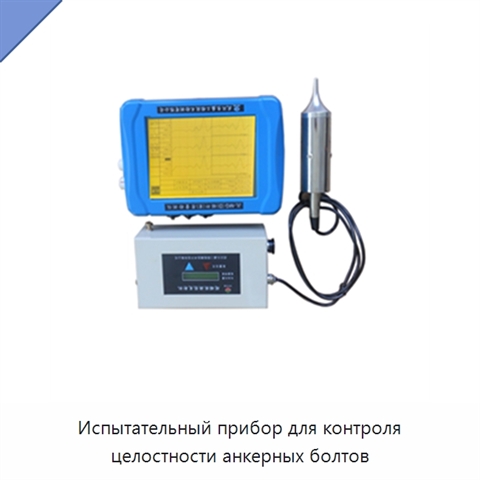

Прибор включает передатчик, детектор, основной блок и программное обеспечение для анализа. Передающий источник формирует упругую волну, которая распространяется вдоль анкерного болта и излучает энергию в окружающую область. Эхо регистрируется геофоном, после чего детектор анализирует и сохраняет сигнал. Интенсивность энергии и время прихода отраженного сигнала зависят от состояния заполнения вокруг анкера или у его конца. Обработка данных позволяет оценить плотность заполнения, расположение дефекта анкера и общее качество заполнения. Измеряемая длина анкерного стержня составляет 1–20 м, а анкерного каната — 5–80 м. Линейность уровня измерения амплитуды равна ±0,3 дБ/6 дБ, неопределенность длительности звука — менее 1,0 % при длине анкерного болта свыше 1 м. Твердотельный электронный диск имеет емкость 4 ГБ. Аналого-цифровая система работает с точностью 24 бита, использует усиление с плавающей точкой и частоту дискретизации 1000 кГц. ЖК-дисплей размером 203,2 мм имеет полное реверсивное отображение и разрешение 640 × 480 пикселей; управление выполняется фотоэлектрической ручкой. Аккумулятор заряжается 4 часа и обеспечивает 30 часов непрерывной работы либо 6 часов работы с подсветкой. Источник возбуждения может комплектоваться ударным источником, мощным сверхмагнитным источником акустической эмиссии и молотком.

Наименование производителя

Stress Wave Tester Bolt Integrity Testing Survey Meter
