Артикул: 208-874
Модель: ЕПВ-99(4Я)
Секция: Дополнительная

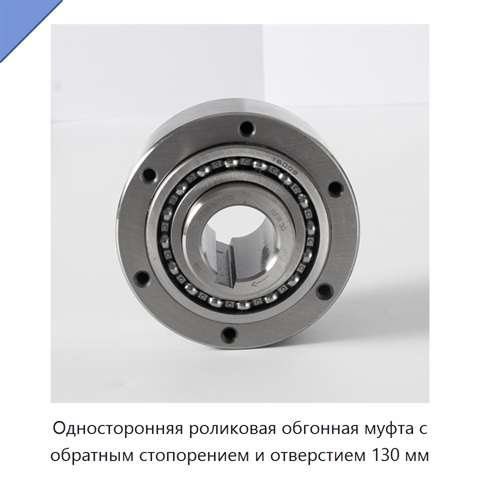

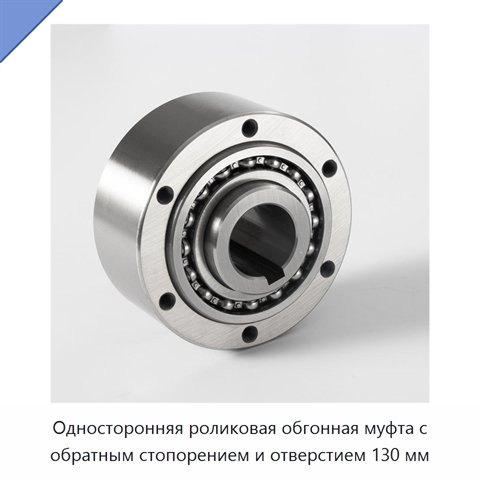

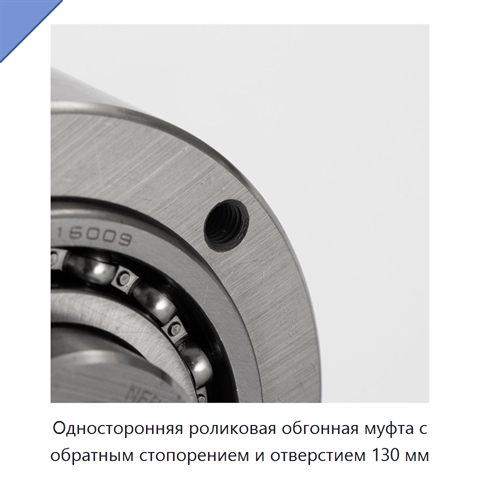

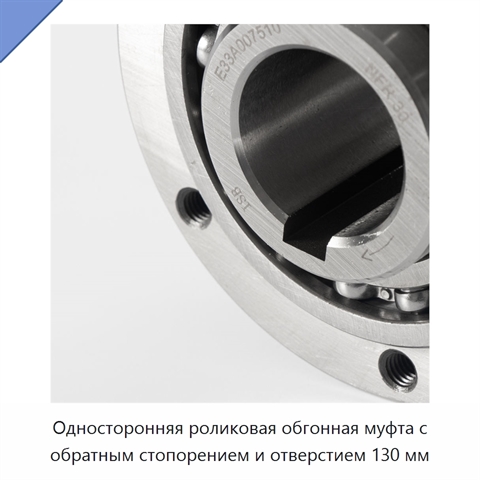

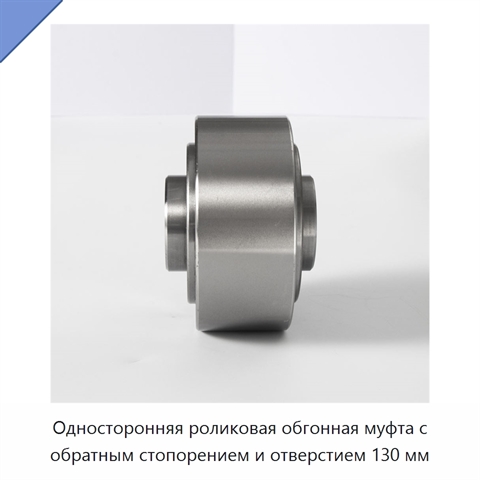

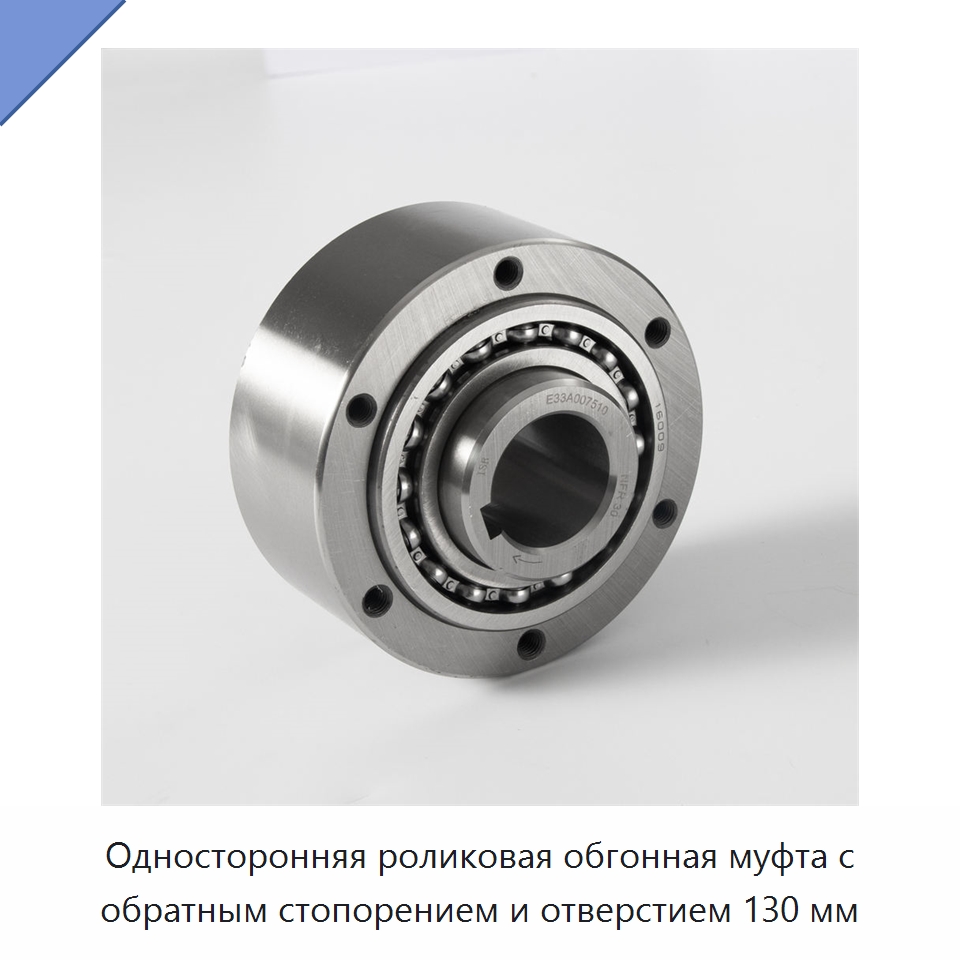

Односторонняя роликовая обгонная муфта с обратным стопорением и отверстием 130 мм
Односторонняя роликовая обгонная муфта имеет подшипниковую опору и не оснащена уплотнениями. Смазка и уплотнение должны обеспечиваться узлом, в который устанавливается муфта. Для стандартной смазки применяется масло. В исполнениях размером свыше 20 используются два шариковых подшипника серии 160…, обеспечивающие более высокую допустимую частоту вращения в режиме обгона. Внутреннее кольцо соединяется с валом шпонкой. Наружное кольцо имеет положительный допуск n6 и устанавливается с натягом в корпус с допуском H7. Дополнительные боковые пазы предназначены для передачи крутящего момента. Корпус должен быть достаточно прочным, чтобы не расширяться после сборки. Крутящий момент составляет 34 750 Н·м. Частота вращения в режиме обгона составляет 250 об/мин для внутреннего кольца и 1000 об/мин для наружного. Размер отверстия — 130 мм, размер наружного кольца — 300 мм, толщина — 180 мм, масса — 68 кг.
Задать вопрос Искать на Baidu
Какую задачу решает односторонняя роликовая обгонная муфта 130 мм
Односторонняя роликовая обгонная муфта предназначена для передачи крутящего момента в одном направлении и стопорения обратного хода в узле с валом и корпусом.
Характеристики ЕПВ-99(4Я)
Модель (по базе 91Т)ЕПВ-99(4Я)
Материалсталь
Класс точностиp0
Тип уплотненийбез уплотнений
Типсерия NFR
Односторонняя роликовая обгонная муфта 130 мм - гибкость поставки.
Нам известно, что каждый проект имеет свою специфику. Поэтому мы готовы рассмотреть адаптацию технических характеристик, типоразмеров и комплектации ЕПВ-99(4Я) под ваши конкретные условия (силами исходного производителя либо нашего производства в России).
Нам известно, что каждый проект имеет свою специфику. Поэтому мы готовы рассмотреть адаптацию технических характеристик, типоразмеров и комплектации ЕПВ-99(4Я) под ваши конкретные условия (силами исходного производителя либо нашего производства в России).
Информация проверена на актуальность: 26.08.26
Сведения о производителе и характеристиках актуальны.
