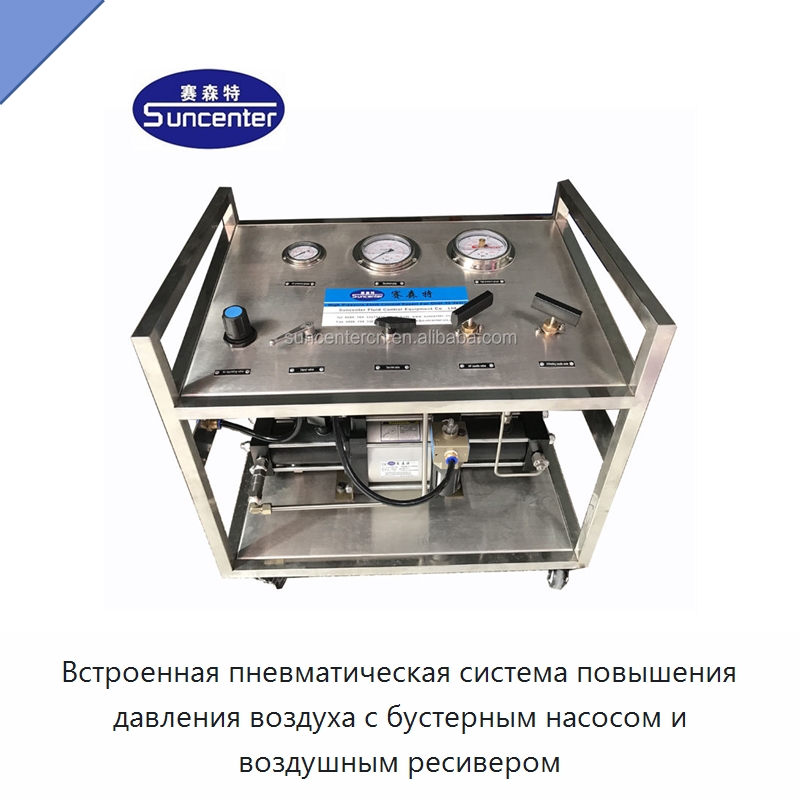

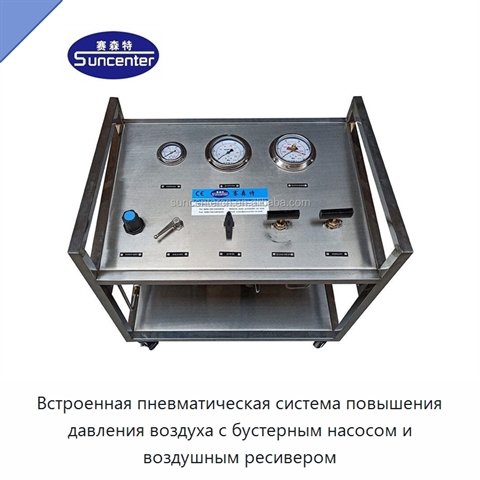

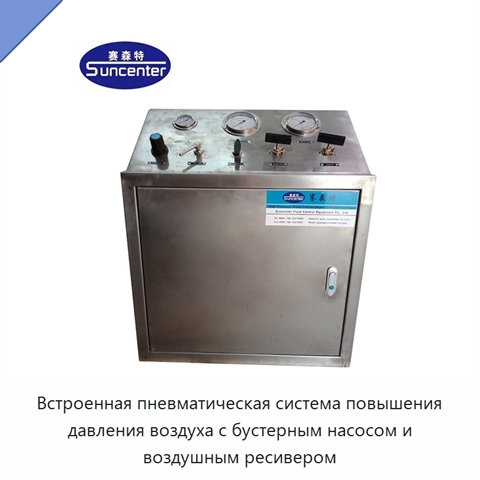

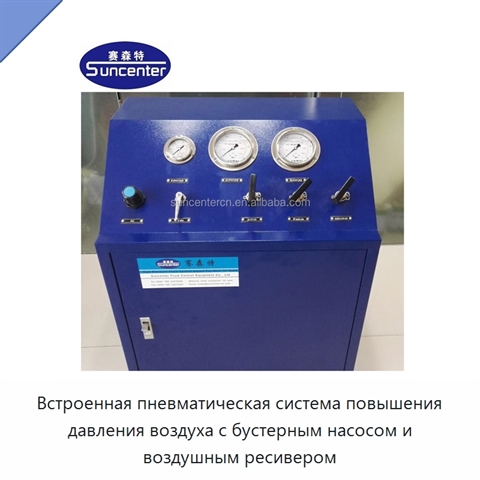

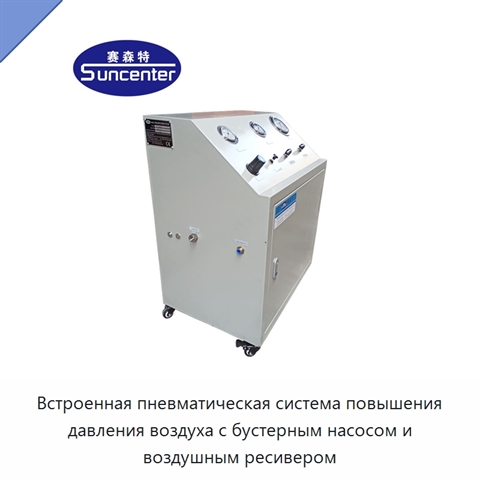

Встроенная пневматическая система повышения давления воздуха с бустерным насосом и воздушным ресивером

Встроенная пневматическая система повышения давления воздуха использует чистый сжатый воздух как приводную среду для бустерного насоса и как среду, подвергаемую сжатию. Выходное давление регулируется изменением давления приводного воздуха. После достижения равновесия насос прекращает нагнетание, и давление на выходе сохраняется стабильным. Для работы не требуется электричество, а монтаж выполняется без переделки трубопровода. Система предназначена для локального повышения давления при его недостаточном или нестабильном уровне в заводской пневматической сети и рассчитана на участки со сравнительно небольшим потреблением воздуха. Коэффициенты повышения составляют 2:1, 3:1 и 5:1. Для двух исполнений с коэффициентом 2:1 максимальное выходное давление составляет 16 бар при максимальном расходе 580 или 1600 л/мин; исполнение 3:1 обеспечивает до 24 бар при 420 л/мин, а исполнение 5:1 — до 40 бар при 820 л/мин. Резьбовые соединения имеют размеры 3/8 и 1/2. В состав входят бустерный насос, узел регулирования давления приводного воздуха с фильтром и лубрикатором, воздушный ресивер объёмом 20 или 40 л, переключатель приводного воздуха, игольчатый клапан высокого давления, манометр высокого давления и редукционный клапан.
