Портативная система поиска неисправностей подземных силовых кабелей

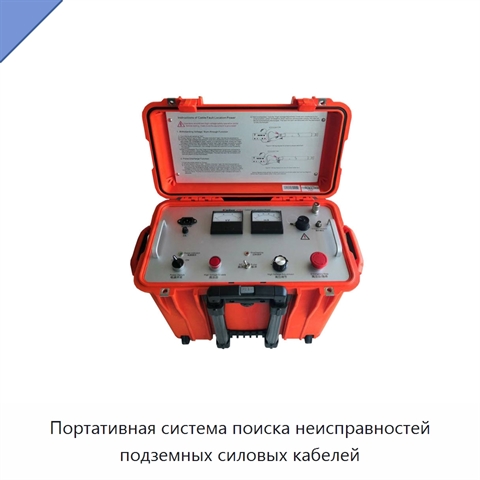

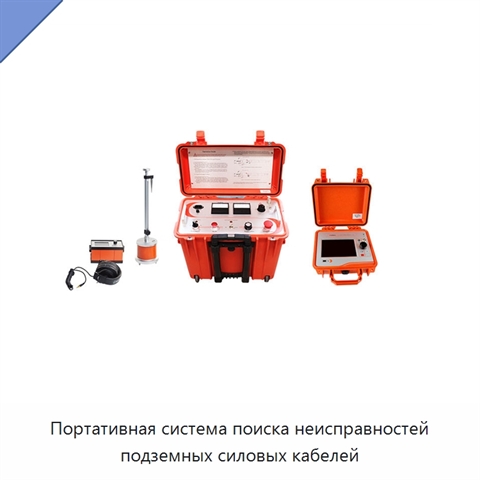

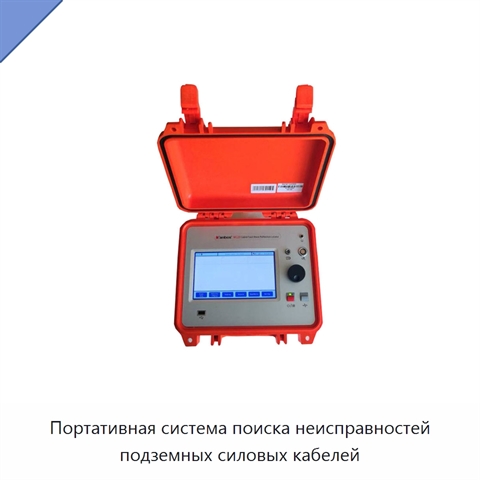

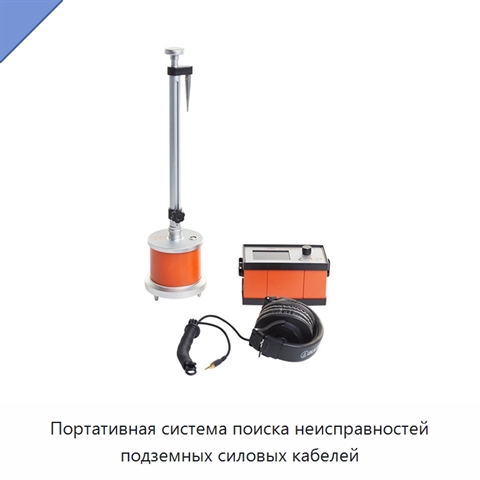

Конструкция системы разделена на три независимых модуля: генератор импульсных перенапряжений, предварительный локатор и точечный локатор. Каждый модуль можно использовать отдельно, а совместная работа объединяет их в единый комплект. Оборудование размещено в одном транспортировочном кейсе на колёсах; общая масса не превышает 32 кг. Предварительный режим предназначен для низкоомных повреждений и обрывов, измерения полной длины кабеля и определения положения промежуточной муфты. Импульсно-токовый режим принимает сигнал с заземляющей линии и применяется при высокоомных повреждениях и пробоях. Технология измерения разности времени выводит числовое значение интервала между точкой повреждения и точкой испытания: меньшее значение соответствует меньшему расстоянию до повреждения. Система фильтрует помехи окружающей среды и выделяет звук разряда в месте повреждения. Оборудование работает с подземными силовыми кабелями напряжением 0–35 кВ. Дальность измерения составляет 0–100 км, точность точечного поиска — 0,1 м. Точечный локатор можно применять с имеющимся генератором импульсных перенапряжений пользователя при подключении высоковольтного выходного кабеля со специальной изоляцией, выдерживающей 60 кВ.
