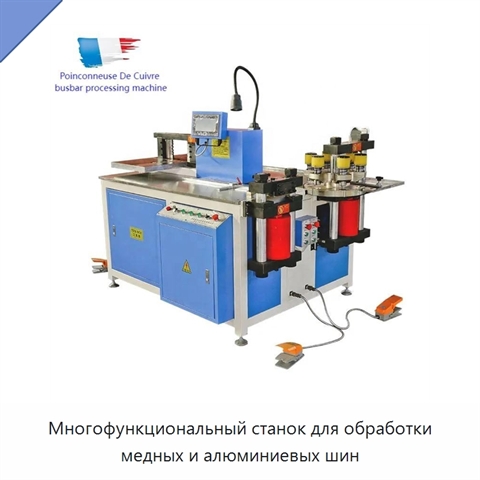

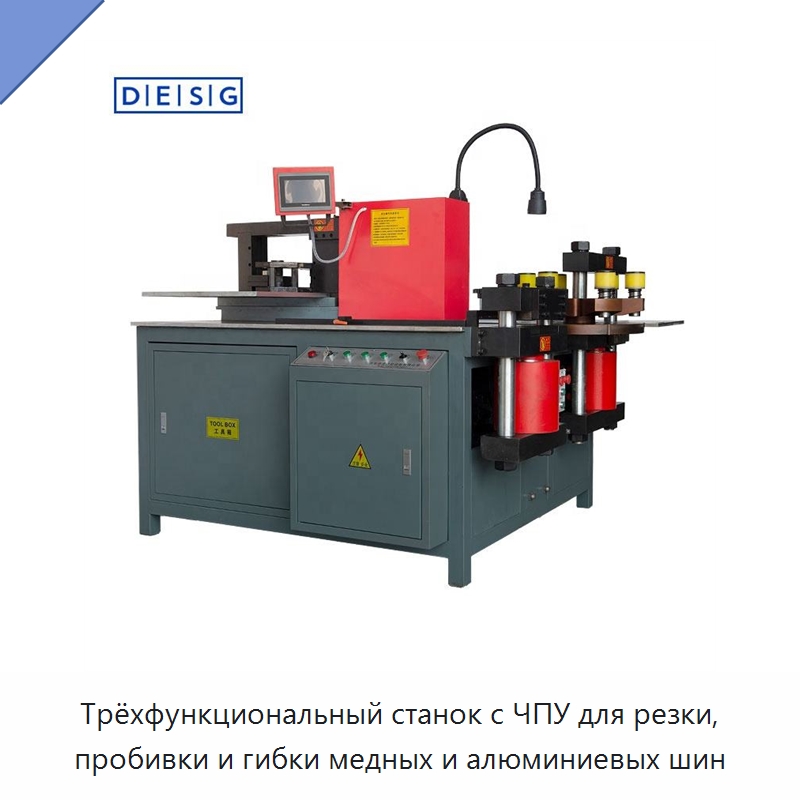

Трёхфункциональный станок с ЧПУ для резки, пробивки и гибки медных и алюминиевых шин

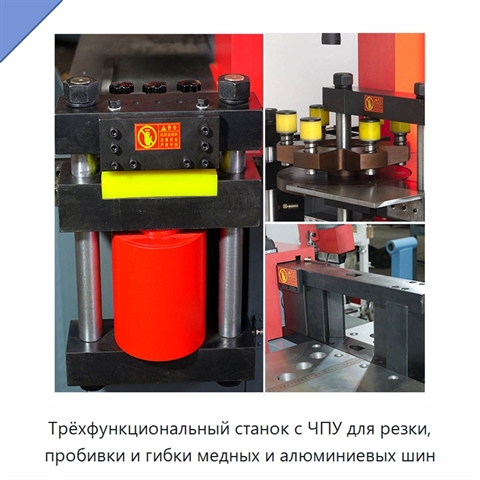

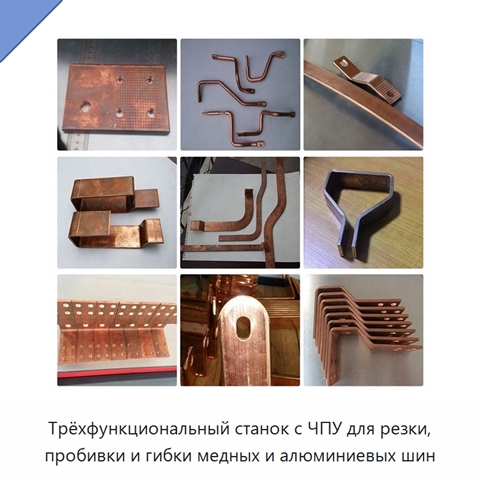

Трёхфункциональный станок с ЧПУ предназначен для обработки медных и алюминиевых шин и объединяет три рабочих узла: пробивной, режущий и гибочный. Оборудование выполняет резку, пробивку круглых и продолговатых отверстий, плоскую, горизонтальную и вертикальную гибку, U-образную гибку, обжатие кабельных концов, тиснение, снятие фаски и скручивающую гибку. Максимальное усилие пробивки составляет 800 кН, диапазон диаметров пробивки — Ø4,3–Ø36 мм, максимальная толщина при пробивке — 20 мм. Максимальная ширина при пробивке и резке составляет 300 мм. Максимальное усилие гибки — 800 кН. При вертикальной гибке максимальные толщина и ширина составляют 10 и 100 мм соответственно, а при гибке со скручиванием — 20 и 200 мм. Габаритные размеры — 2050 × 1600 × 1650. Мощность — 3 × 5,5 кВт. Точность гибки составляет ±1°, точность повторной гибки — ±0,3°. Режущий узел выполнен по двухколонной схеме и имеет плоские режущие кромки, обеспечивающие обработку без отходов, заусенцев и смятия. Пробивной узел использует револьверную конструкцию и встроенный поворотный стол с шестью матрицами. Такая конструкция повышает концентричность матриц, увеличивает срок их службы и сокращает время замены. Для позиционирования применяются шкала, установочный штифт, лазер и пробивка по образцу. Гибочный узел оснащён системой ЧПУ на базе ПЛК и закрытой схемой гибки. Функция сохранения данных в памяти позволяет повторно вызывать и использовать данные обработки, а дюймовая регулировка применяется для изменения угла после гибки. ^*

*) Формулировки описания принадлежат зарубежному производителю и приведены без изменений. Инженеры отдела 91Т уже поставили в план техническую и стилистическую редактуру описания. В ближайшее время мы пересмотрим характеристики и терминологию, проверим технические детали и доработаем текст описания ЯЦБЭ-16-6Х, чтобы он отвечал на большинство вопросов и ясно раскрывал назначение и возможности оборудования. Хотите получить ответ быстрее — задайте вопрос сейчас же.
