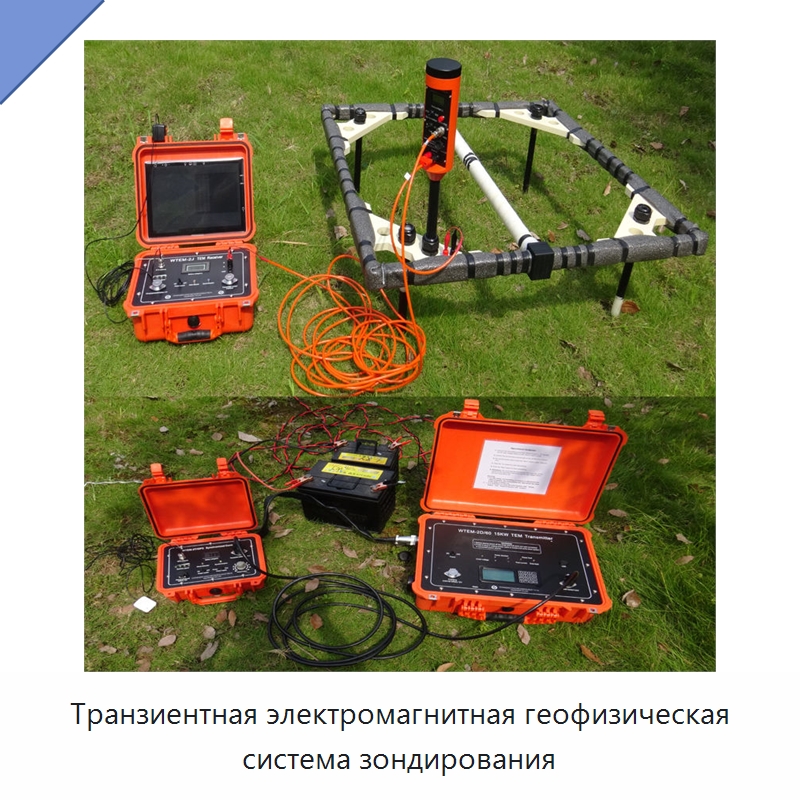

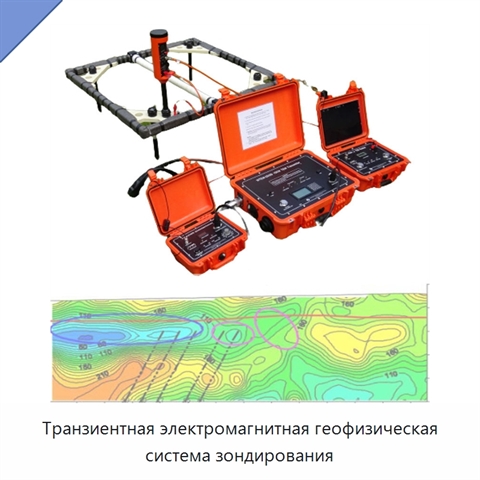

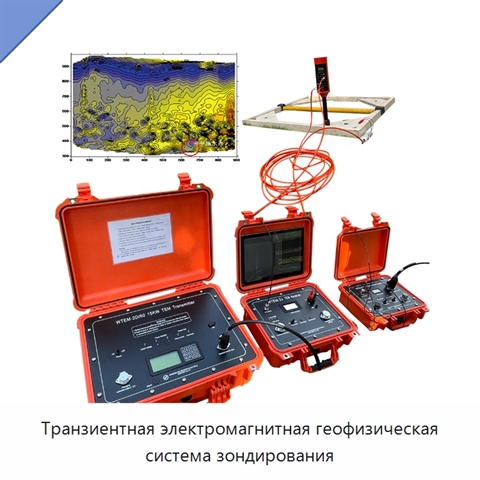

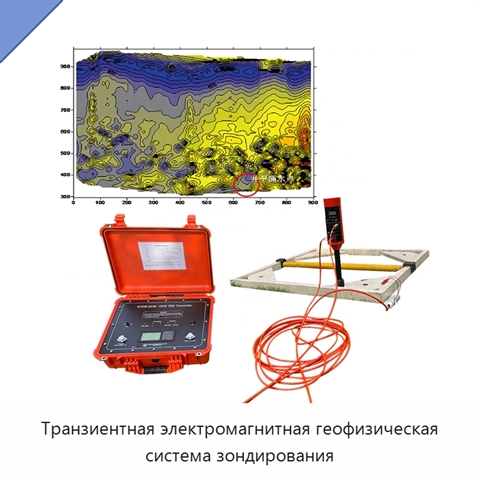

Транзиентная электромагнитная геофизическая система зондирования

Система выполняет измерения во временной области с помощью петлевой конфигурации: передающая петля формирует изменяющееся во времени магнитное поле, а приемная петля регистрирует наведенные электромагнитные отклики. Приемник имеет один канал, коэффициенты предусиления 8 и 32 раза, а основной усилитель — коэффициенты 1, 2, 4, 8, 16, 32, 64 и 128. Полоса пропускания составляет 0–50 кГц для линейного фазового фильтра и 0–400 кГц для полной полосы. Разрядность АЦП — 16 бит, минимальный интервал выборки — 1 мкс. Приемник поддерживает 50 трасс и накопление от 1 до 9999 измерений. Предусмотрена кабельная синхронизация. Питание приемника осуществляется от встроенной перезаряжаемой батареи 12 В с поддержкой внешнего питания; время работы составляет не менее 10 часов. Рабочая температура приемника — от −10 до +50 °C. Диапазон измерения тока передатчика перед отключением питания составляет 0–50 А, разрешение отображения — 0,01 А. Частоты питания включают 0,0625, 0,125, 0,25, 0,5, 1, 2, 4, 8, 16 и 32 Гц. Передающая форма сигнала характеризуется равной шириной импульсов и двойной полярностью. Передающая катушка выполнена в виде одного витка размером 0,1 км × 0,1 км. Задержка отключения составляет 1–1000 мкс. Система поддерживает глубокое и мелкое зондирование одним устройством.
