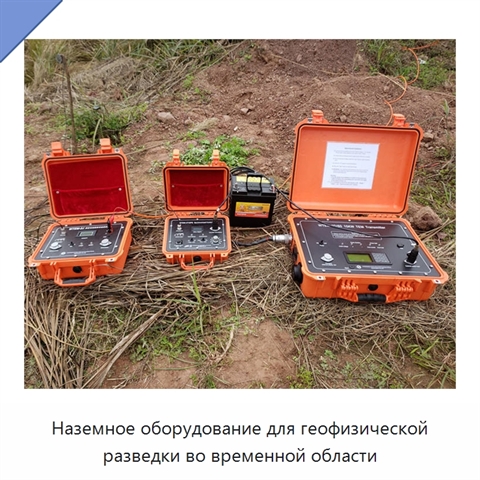

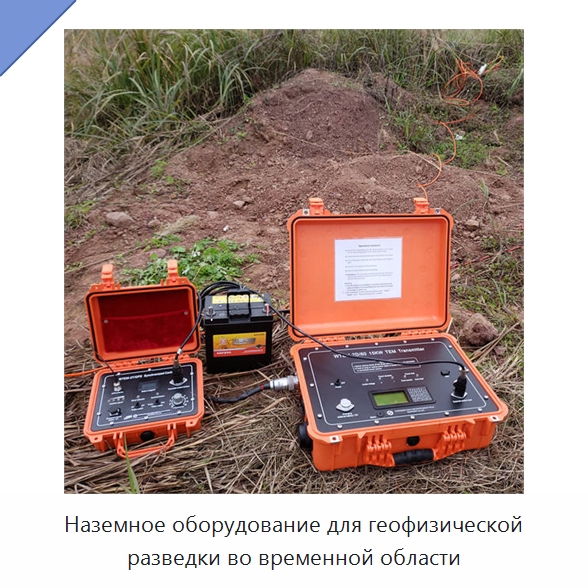

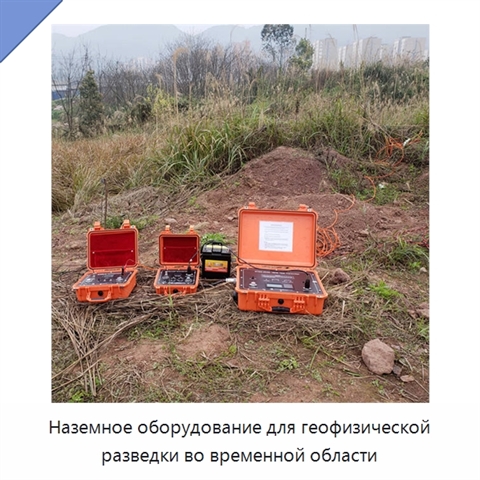

Наземное оборудование для геофизической разведки во временной области

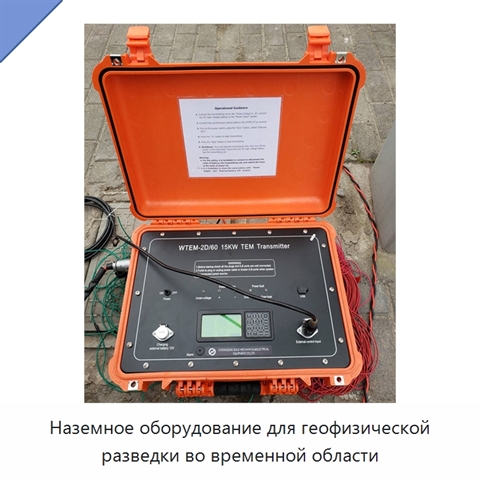

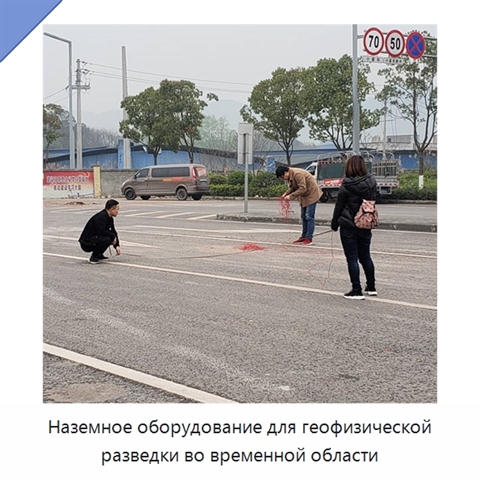

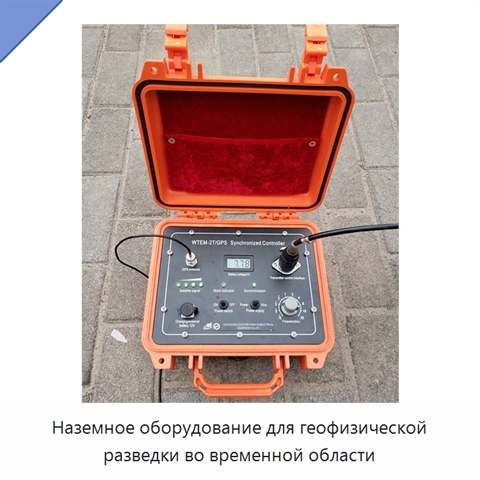

В состав входят выпрямительный источник питания мощностью 5/10/15 кВт, один или несколько IP-приемников, электроды AB, силовые линии AB, измерительные электроды и принадлежности. IP-передатчик постоянного тока мощностью 5/10/15 кВт поддерживает автоматический отсчет времени и сохранение значений для последующего расчета сопротивления; микрокомпьютерное управление, крупный светодиодный экран и сенсорная панель обеспечивают отображение выходных параметров, а последовательный интерфейс служит для передачи данных. Узел работает при высоком напряжении и высоком токе, оснащен защитой от перенапряжения и сверхтока, индикацией размыкания цепи и двумя режимами синхронизации: задержкой после импульса и синхронизацией по высокоточному кварцевому генератору. Приемник автоматически выполняет компенсацию собственного потенциала, регулировку усиления, фильтрацию и усиление сигнала; время измерения сохраняется вместе с результатами, память рассчитана на 15 000 групп значений, данные не теряются при отключении питания, а последовательный порт обеспечивает соединение с персональным компьютером. В рабочем цикле система подает изменяющийся во времени сигнал в незаземленный проволочный контур, уложенный на поверхности; контур создает электромагнитную волну, которая распространяется в подповерхностной среде, где различия материалов формируют вторичные электромагнитные поля. Контур приемника или магнитная антенна принимает эти поля на поверхности и регистрирует энергию по мере ее диффузии в грунт; скорость диффузии показывает удельное сопротивление подповерхностных материалов. Функция диагностики позволяет определить место неисправности и поврежденный элемент.
