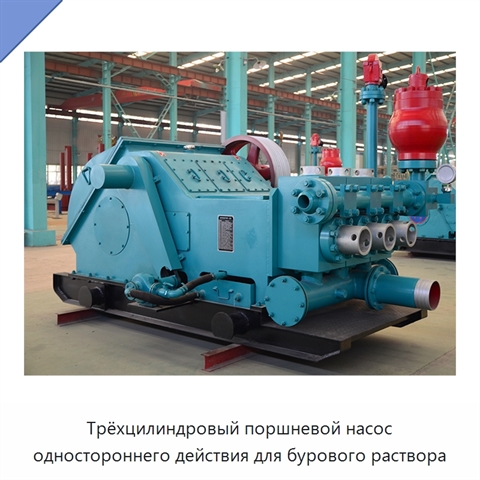

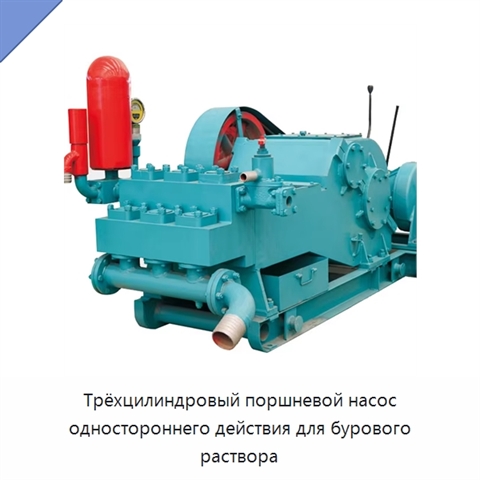

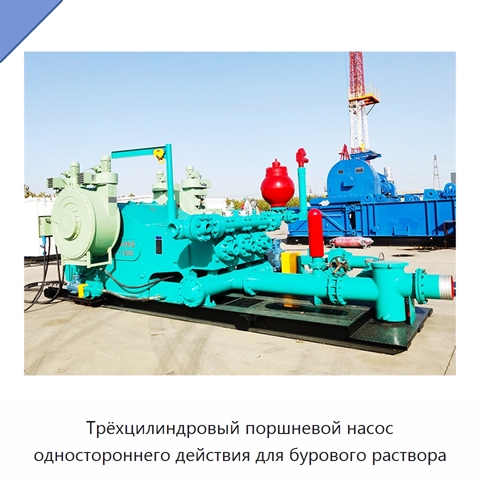

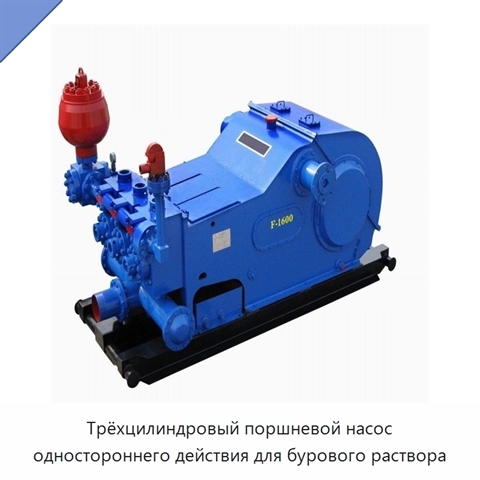

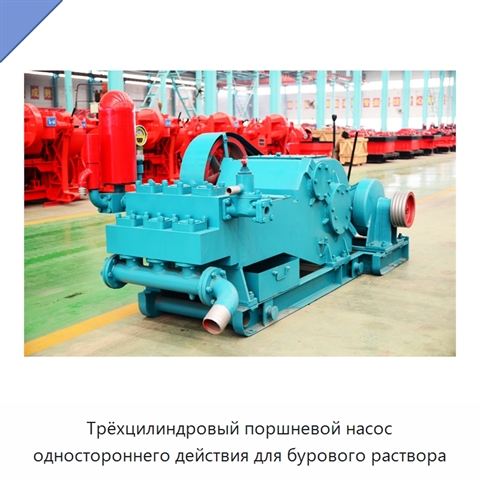

Трёхцилиндровый поршневой насос одностороннего действия для бурового раствора

Трёхцилиндровый поршневой насос одностороннего действия предназначен для работы с буровым раствором. Корпус силовой части изготовлен сваркой из стальных листов со снятием внутренних напряжений после сварки. Приводная передача выполнена с шевронными зубчатыми колёсами, а полый коленчатый вал представляет собой цельную отливку. Для силовой части применяется смазка разбрызгиванием; в отдельных исполнениях она сочетается с принудительной подачей смазочного материала. Поршневой шток соединён с промежуточным штоком зажимным соединением. Отверстия под сёдла клапанов имеют нижние заплечики, препятствующие проседанию сёдел. Поршни и цилиндровые втулки смазываются и охлаждаются распылением. Для представленных исполнений входная мощность составляет от 368 до 1176 кВт, рабочее давление — от 28,9 до 34,5 МПа, а давление гидростатического испытания — от 43,4 до 51,7 МПа. Ход поршня находится в диапазоне 254–305 мм, максимальный диаметр цилиндровой втулки — 160–190 мм, частота ходов — 95–120 в минуту. Диаметр всасывающей трубы составляет 254 или 305 мм, диаметр нагнетательной трубы — 100 мм. Масса без шкива находится в диапазоне 15 940–26 000 кг.

Наименование производителя

Triplex Drilling Mud Pump Emsco F1600
