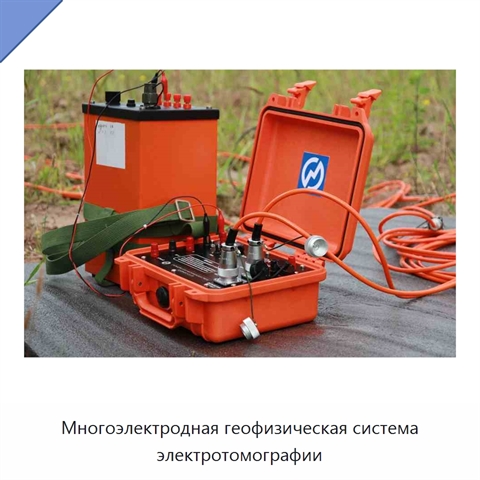

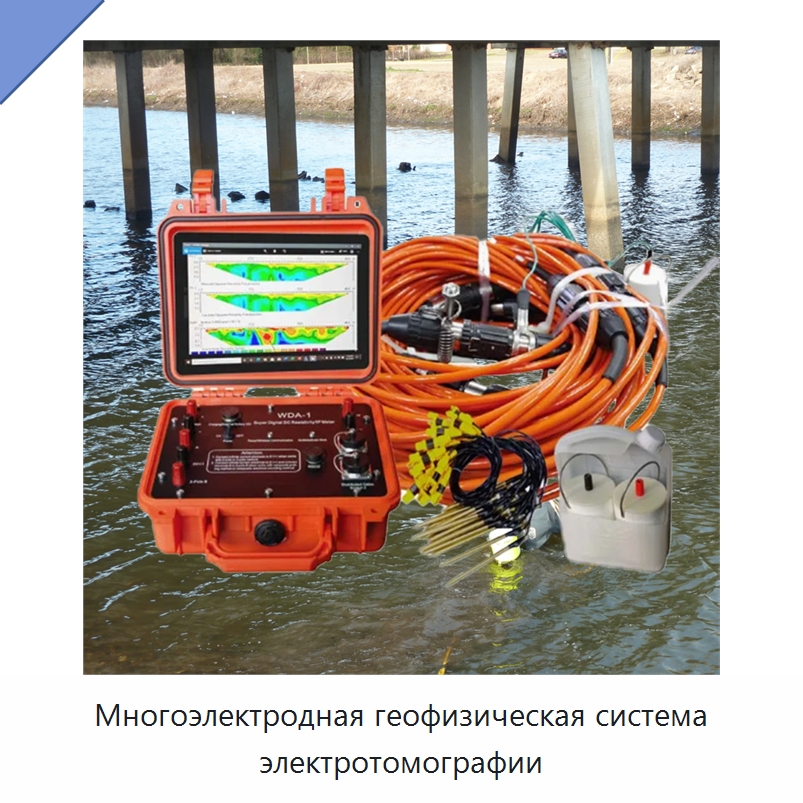

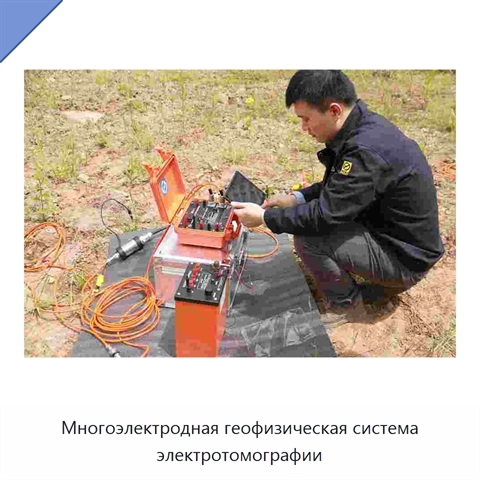

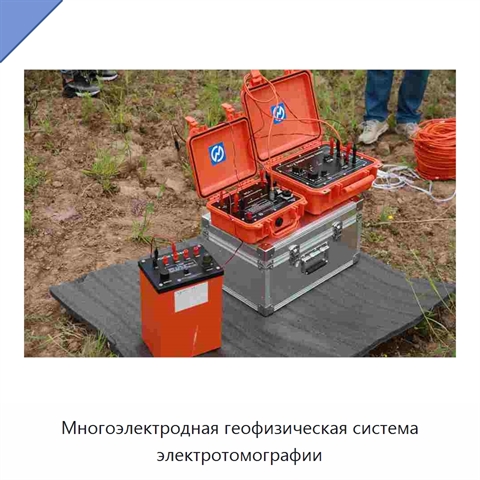

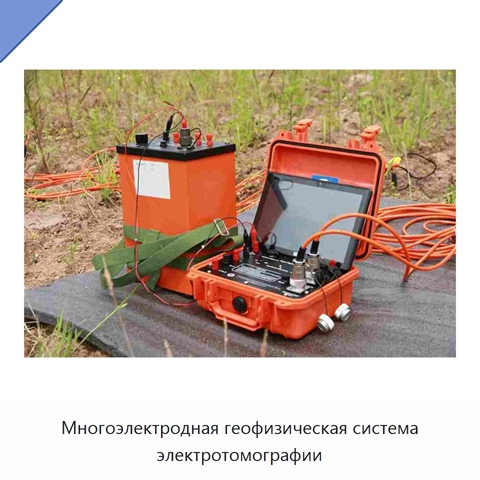

Многоэлектродная геофизическая система электротомографии

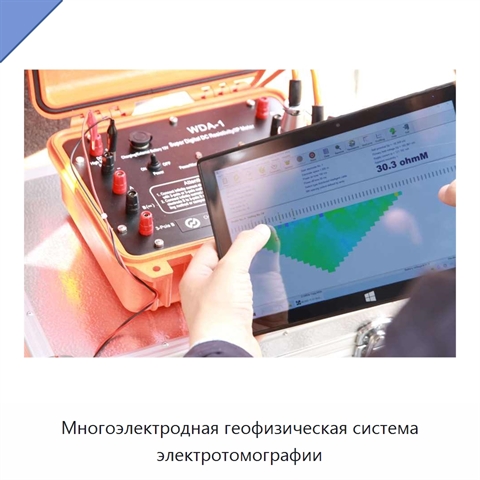

Многоэлектродная геофизическая система электротомографии выполнена на базе герметичного центрального блока, объединяющего передатчик и электронику сбора данных. Отказоустойчивая система переключения электродов и усиленные химически стойкие кабели рассчитаны на истирание, воздействие влаги и ультрафиолета. Управление выполняется с защищённого планшета с экраном, читаемым при солнечном свете; программное обеспечение имеет понятную структуру меню и пошаговую настройку конфигурации электродов. Выходная мощность передатчика составляет 9000 Вт, доступны режимы работы на 60 и 120 каналов. В глубоком режиме исследование достигает 400-600 м при благоприятных гидрогеологических условиях, а мелкоглубинный режим различает признаки размером 0,5 м в верхнем 20-метровом слое. Диапазон измерения удельного электрического сопротивления составляет 0,1-100 000 Ом·м; автоматическая регулировка усиления поддерживает чувствительность в этом диапазоне. Для регистрации затухания индуцированной поляризации предусмотрено 48 временных окон. Полный комплект со 120 электродами и кабелями весит менее 25 кг. Корпус имеет степень защиты IP65 от пыли и струй воды. Встроенная литиевая батарея рассчитана на полный день непрерывной работы при типичных условиях, а питание 12 В постоянного тока можно получать от транспортной системы, переносной солнечной панели или внешнего аккумулятора.
