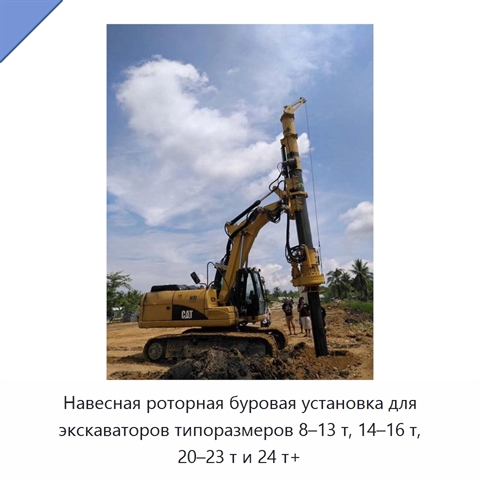

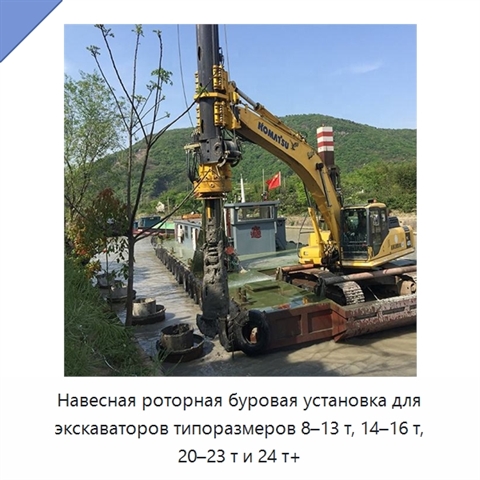

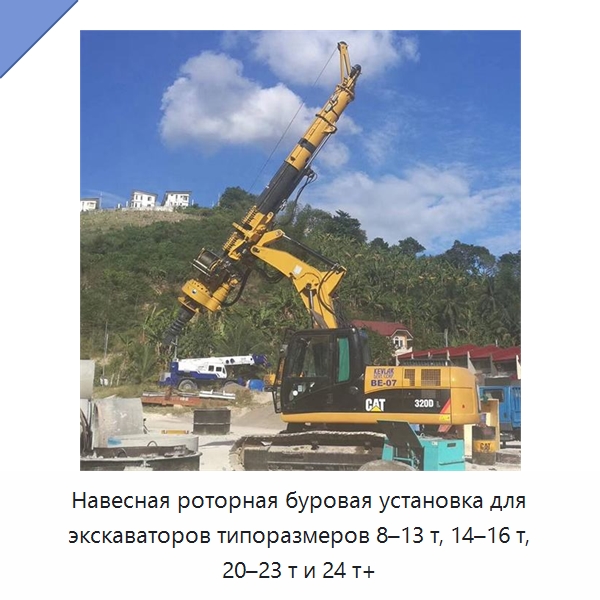

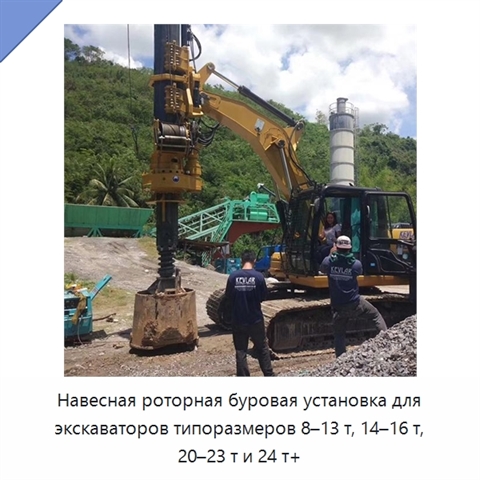

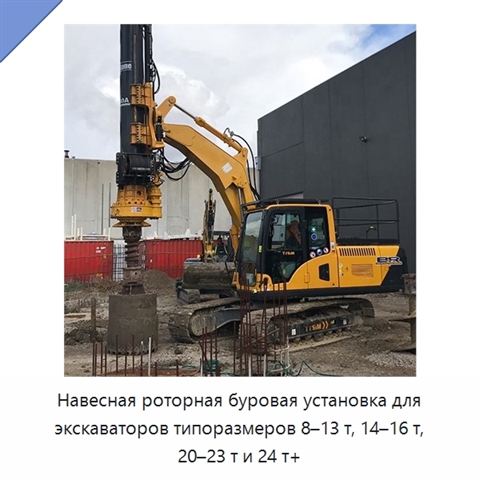

Навесная роторная буровая установка для экскаваторов типоразмеров 8–13 т, 14–16 т, 20–23 т и 24 т+

Навесная роторная буровая установка представляет собой оборудование для переоборудования экскаватора в установку вращательного бурения. Предусмотрены четыре исполнения для экскаваторов типоразмеров 8–13 т, 14–16 т, 20–23 т и 24 т+. В этой последовательности максимальный крутящий момент равен 32–42, 50, 50 и 50 кН·м, а максимальная глубина бурения — 12, 16, 20 и 24 м. Максимальный диаметр бурения каждого исполнения составляет 1200 мм. Максимальное усилие цилиндра равно 70, 70, 75 и 75 кН, а его максимальный ход — 600/900, 1100, 1100 и 1100 мм. Тяговое усилие основной лебёдки составляет 45, 65, 65 и 65 кН, скорость основной лебёдки — 30, 48, 48 и 48 м/мин. Боковой наклон мачты для всех вариантов находится в пределах ±6°. Диапазон наклона мачты вперёд у исполнения 8–13 т составляет от −30° до +60°, у трёх остальных — от −30° до +90°. Рабочая скорость всех исполнений — 7–40 об/мин, максимальное пилотное давление — 31,5 МПа. Минимальный радиус вращения по четырём исполнениям составляет соответственно 2750, 2800, 2950 и 5360 мм. Рабочие размеры по высоте и ширине равны 7181 × 2300, 8868 × 2600, 9926 × 2800 и 11421 × 3300 мм. Транспортные габариты по высоте, ширине и длине составляют соответственно 3014 × 2300 × 7157, 2731 × 2600 × 10390, 3150 × 2800 × 11492 и 3311 × 3300 × 12825 мм. Транспортная масса равна 5,4, 6,1, 6,5 и 7 т. В первых трёх исполнениях используется переделанная большая стрела, а в исполнении для 24 т+ — исходная стрела.
